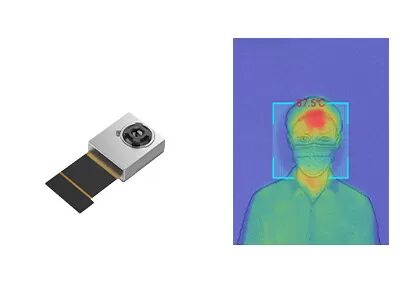

núcleo térmico LWIR Uncooled do módulo da câmera de 256x192 12μm para o Thermography

Lugar de origem Província de Wuhan, Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo TIMO256
Quantidade de ordem mínima 1 parte
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Definição 256x192 Consumo de potência 70mW
Escala espectral 8~14μm Passo do pixel 12μm
NETD ≤45mK Taxa de quadros 1~30Hz (customizável)
Realçar

módulo térmico da câmera 256x192

,

Núcleo térmico do módulo da câmera Uncooled

Deixe um recado
Descrição de produto
Módulo da imagiologia térmica TIMO256




Núcleo térmico Uncooled da câmera de LWIR 256x192/12μm para o Thermography, aplicações de AIoT



Descrição do produto



O módulo uncooled da imagem latente de TIMO256 IR, igualmente conhecido como o módulo térmico uncooled, é radiométrico-capaz e tem a função infravermelha disponível da medida da temperatura do não-contato. Inclui um detector infravermelho nivelado do pacote da bolacha excepcionalmente pequena do tamanho 256x192/12μm (WLP) que capture o espectro do infravermelho da longo-onda (LWIR) que varia de 8 a 14μm.



Os agradecimentos à tecnologia de WLP, o módulo do sensor da câmera de TIMO256 IR conseguem a micro estrutura super e o quando de pouco peso oferecer a maior sensibilidade e a qualidade superior da imagem a preço disponível, permitindo o cliente de escolher o tipo o mais apropriado de acordo com suas próprias exigências.



Como um detector uncooled térmico principal do IR e um fornecedor térmico do módulo do sensor, a tecnologia de sensor global (GST) forneceu os clientes as várias soluções infravermelhas maduras e estáveis da imagiologia térmica. É mais fácil para os módulos da câmera da imagiologia térmica desenvolvidos por GST a ser integrado em uns produtos mais terminais e reduz extremamente o custo para clientes.



Características principais



- Aplicações inteiramente aperfeiçoadas da troca-c

- Apropriado para vários produtos infravermelhos

- Uma vasta gama de aplicações da imagiologia térmica

- Consumo da baixa potência



Especificações de produto



Modelo TIMO-256
Desempenho do detector do IR
Definição 256x192
Passo do pixel 12μm
Escala espectral 8~14μm
NETD ≤45mK
Tipo da lente WLO
Modo do foco Zumbido fixo
HFOV 53°±1°
Profundidade de campo 10cm à infinidade
Taxa de quadros 1~30Hz (customizável)
Medida da temperatura
Variação da temperatura -20°C ~ +120°C (customizável)
Precisão da temperatura Customizável (cumpra as exigências do corpo ou do Thermography industrial)
Conecte/controle
AVDD 3.6V±0.05V
VSK/VDET 5.0±0.05V
DVDD 1.8V±0.05V
Relação Relação de Digitas
Consumo de potência 70mW
Características físicas
Dimensão (milímetros) 15x13x6.83 (as especificações prevalecerão)
Temperatura da operação -20°C ~ +60°C
Temperatura de armazenamento -40°C ~ +85°C



Aplicações industriais



O módulo da imagiologia térmica TIMO256 é amplamente utilizado em muitas áreas, tais como o Thermography, o hardware inteligente, a construção esperta, o Smart Home, o AIoT etc.



núcleo térmico LWIR Uncooled do módulo da câmera de 256x192 12μm para o Thermography 0



Detectores Uncooled de refrigeração do IR



núcleo térmico LWIR Uncooled do módulo da câmera de 256x192 12μm para o Thermography 1





FAQ



1. Que é sensor infravermelho do detector/imagiologia térmica?

As ondas infravermelhas não podem ser vistas com o olho humano. O sensor infravermelho do detector/imagiologia térmica é um dispositivo ótico-elétrico a reagir à radiação infravermelha e à energia térmica e para convertê-lo no sinal elétrico e então em imagens térmicas visíveis da saída.



2. Que é WLP?

WLP refere o pacote nivelado da bolacha. É o processo de terminar o empacotamento de vácuo alto diretamente na bolacha inteira de MEMS, a seguir o risco e o corte para fazer um único sensor infravermelho. Junto com o pacote do metal, pacote cerâmico, são os 3 formatos principais do pacote de detectores infravermelhos uncooled.



3. Que é a vantagem de WLP?

Os detectores de WLP IR são projetados especialmente cumprir a miniaturização e a baixa exigência custada na aplicação da tecnologia infravermelha ao mercado dos produtos eletrónicos de consumo. A tecnologia de sensor global, com capacidade da fabricação do volume, está oferecendo agora a uma variedade de WLP as soluções infravermelhas do módulo impulsionar mais novas aplicações de mercados emergentes.
