Módulo térmico 640X512 Uncooled da câmera do VOx radiométrico/12μm

Lugar de origem Província de Wuhan, Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo PLUG612R
Quantidade de ordem mínima 1 parte
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Definição 640x512 / 12μm NETD <30mK
Escala espectral 8~14μm Tamanho 44.5x44.5x33.6mm
Realçar

Módulo térmico radiométrico da câmera

,

Módulo térmico da câmera do VOx

,

Módulo do VOx

Deixe um recado
Descrição de produto
Módulo térmico de PLUG612R



Módulo Uncooled da câmera da imagiologia térmica de PLUG612R LWIR com o sensor térmico de 640x512/12μm



Descrição do produto



O módulo da imagiologia térmica de PLUG612R é radiométrico-capaz e tem a função infravermelha disponível da medida da temperatura do não-contato. Integra detector infravermelho térmico uncooled de 640x512/12μm para obter rapidamente imagens térmicas da distribuição da área e do calor de alvo.



O módulo infravermelho uncooled da câmera de PLUG612R LWIR produz a qualidade térmica afiada e clara da imagem. Este módulo infravermelho uncooled da imagiologia térmica é aplicado no campo da medida industrial da imagiologia térmica e da temperatura. Sua variação da temperatura é customizável, que pode cumprir as exigências específicas do thermography industrial.



A tecnologia de sensor global especializa-se no projeto, na fabricação, nas vendas e no mercado dos detectores térmicos infravermelhos e de núcleos térmicos da câmera. Nós podemos fornecer nossos clientes uma variedade de soluções infravermelhas da imagiologia térmica que encurtam o tempo de desenvolvimento secundário e reduzem extremamente o custo para clientes.



Características principais


- Tipo do detector: Microbolometer Uncooled

- Material do detector: Óxido do vanádio

- NETD<30mk> - Desempenho estável
- Adaptação ambiental forte



Especificações de produto



Modelo PLUG612R
Desempenho do detector do IR
Definição 640x512
Passo do pixel 12μm
Escala espectral 8~14μm
NETD <30mk>
Processamento de imagens
Taxa de quadros 25Hz/30Hz
Tempo de partida <10s>
Vídeo análogo PAL/NTSC
Vídeo de Digitas Y16/YUV/BT656/LVDS
Componente da extensão USB/Camerlink
Escurecendo o modo Linear/histograma/misturado
Zumbido de Digitas 1~8X zumbido contínuo, tamanho de etapa 1/8
Exposição de imagem Cor quente/pseudo- quente/branca preta
Sentido da imagem Horizontalmente/verticalmente/diagonalmente aleta
Algoritmo da imagem NUC/AGC/IDE
Especificação elétrica
Relação externo padrão relação 50pin_HOURS
Modo de uma comunicação RS232-TTL, 115200bps
Tensão de fonte 4~6V
Medida da temperatura
Variação da temperatura de funcionamento -10°C~50°C
Variação da temperatura -20°C~150°C, 100°C~550°C
Precisão da temperatura ±2°C ou ±2% (tome o valor máximo)
SDK ARM/Windows/Linux SDK, Thermography da tela cheia
Características físicas
Dimensão (milímetros) 44.5x44.5x36.6
Peso ≤85g
Adaptação ambiental
Temperatura da operação -40°C ~ +70°C
Temperatura de armazenamento -45°C ~ +85°C
Umidade 5%~95%, Não-condensando-se
Vibração Vibração aleatória 5.35grms, linha central 3
Choque onda do Metade-seno, 40g/11ms, 3 sentido da linha central 6
Sistema ótico
Lente opcional Foco fixo atérmico: 13mm/19mm/24mm



Aplicações industriais



O módulo térmico do sensor de PLUG612R é amplamente utilizado na inspeção de Electric Power, a visão por computador, segurança de construção & monitoração da ATAC, ar livre, luta contra o incêndio & salvamento, aplicação da lei & salvamento, cargas úteis etc. de ADAS, de UAV.

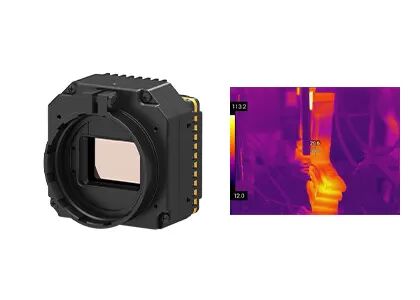

Módulo térmico 640X512 Uncooled da câmera do VOx radiométrico/12μm 0



Sobre a tecnologia de sensor global



Módulo térmico 640X512 Uncooled da câmera do VOx radiométrico/12μm 1



FAQ



1. Como faz plano focal uncooled o trabalho do microbolometer da disposição?

Usando o princípio do efeito térmico brilhante infravermelho, o detector infravermelho uncooled converte a energia da radiação infravermelha na energia calorífica com material da absorção infravermelha, de modo que a temperatura dos aumentos materiais sensíveis. Então, um determinado parâmetro físico das mudanças materiais sensíveis em conformidade e conversos no sinal elétrico ou no sinal claro visível através de um determinado mecanismo da conversão projetado realizar a detecção do objeto.



2. Que é a vantagem de detector infravermelho uncooled?

O detector plano focal infravermelho Uncooled não precisa um dispositivo mais fresco integrado do conjunto do vaso Dewar (IDCA) e pode trabalhar na temperatura ambiente. Tem as vantagens do começo rápido, consumo da baixa potência, tamanho pequeno, peso leve, longa vida, baixo custo e assim por diante. Embora a sensibilidade de detector infravermelho uncooled do plano focal não fosse tão boa quanto aquela de detectores infravermelhos de refrigeração, após anos de desenvolvimento, seu desempenho de custo foi obviamente melhor do que o detector de refrigeração, que tem uma perspectiva mais larga da aplicação.
