Módulo de refrigeração de alta resolução 1280x1024 12um da câmera do OEM MCT MWIR
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDefinição | 1280X1024 | Passo do pixel | 12μm |
---|---|---|---|
NETD | ≤20mK | Escala espectral | 3.7~4.8μm MW |
TAMANHO | 149x58.5x71mm | Taxa de quadros | 1~100Hz ajustável |
Realçar | Módulo de refrigeração 1280x1024 da câmera,O OEM MCT refrigerou o módulo da câmera,módulos da câmera de 12um MWIR |

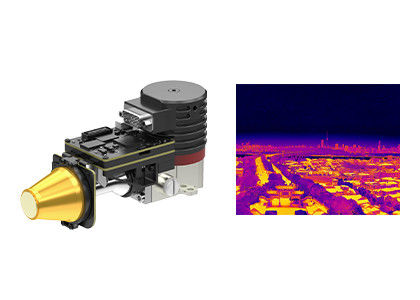

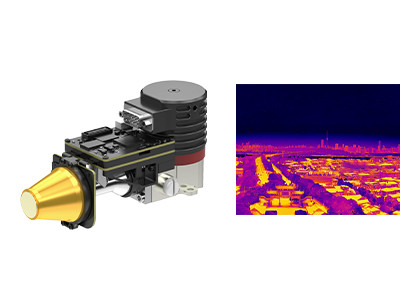

1280x1024 de alta resolução/12μm MCT MWIR refrigerou o módulo infravermelho com placa da proximidade
EYAS1212 é o módulo infravermelho 1280 um x1024 baseado de refrigeração analógico-numérico de alta resolução formata o passo IR FPA de 12μm.
Este módulo do ANÚNCIO inclui uma placa da proximidade que forneça o sincronismo de FPA, e as fontes de alimentação sensíveis. Além, os dados brutos das saídas 16bit da relação da relação da câmera que simplificam altamente a integração do detector ao sistema.
Consequentemente, o módulo do ANÚNCIO EYAS1212 faz fácil para que os clientes do OEM realizem o teste de aceitação rápido no detector infravermelho de refrigeração μm de GST C1212M 1280x1024@12, desenvolvimento secundário rápido do começo e encurtem seu período do desenvolvimento de módulos infravermelhos de refrigeração ou de câmeras térmicas infravermelhas completas ou sistemas baseados em detectores infravermelhos de refrigeração.
- Fácil tornar-se & integrar
- Dados brutos da saída 16bit da relação de Cameralink, controle da porta de série
- A estrutura integrada, dimensões é consistente com o detector
- Único-fonte 5V
- Capaz de capturar o alvo movente de alta velocidade
Modelo | EYAS1212 |
Desempenho do detector do IR | |
Definição | 1280x1024 |
Passo do pixel | 12μm |
Cryocooler | RS058F |
Escala espectral | 3.7μm~4.8μm MW |
Tempo refrigerando (25°C) | ≤6min |
NETD ótimo (20°C) | ≤20mK |
Modo de trabalho | |
Taxa de quadros | 1~100Hz ajustável |
Modo de trabalho | Instantâneo; Modo da integração de ITR/IWR; Modo de Windows; Anti-florescência |
Especificação elétrica | |
Relação externo padrão | QSH 60pin |
Vídeo de Digitas | Cameralink: Dados brutos da saída 16bit |
Sincronização externo | CC1: Sincronização externo de INT/Frame; CC2: Sincronização externo de MC |
Uma comunicação | Porta de série de Cameralink: TFG+/-, TC+/-; 9600bps |
Fonte de alimentação | 1 painel da imagem latente do canal: 5V 1 canal Cryocooler: 24V |
Consumo de potência estável | 9W |
Dimensão (milímetros) | 149×58.5×71 |
Peso | ≤680g |
Temperatura de trabalho | -40°C ~ +60°C |
Magnitude da vibração | Vibração: GJB Veículo-montou o transporte de alta velocidade Choque: onda do Metade-seno, 40g 11 Senhora, 3 sentido da linha central 6 3 vezes cada |
O módulo da imagiologia térmica EYAS1212 é amplamente utilizado muitas áreas tais como o sistema de vigilância remoto, o sistema do realce da visão do voo, a carga útil etc. do Multi-sensor.
1. Que é detector de MCT/HgCdTe?
MCT, igualmente chamado HgCdTe, refere o Mercury-cádmio-Tellurid que é um composto químico do telluride de cádmio (CdTe) e o telluride do mercúrio (HgTe) e um material comum nos fotodetector. O detector de MCT/HgCdTe é um detector fotocondutor que se opere em um ambiente criogênico e se possa detectar a radiação infravermelha. É mais sensível do que os sensores térmicos.
2. Que é detector de T2SL?
T2SL refere o tipo-Ii Superlattice, que é um material artificial com heterojunção periódica alterna do crescimento no tamanho do nanômetro. Tem a uniformidade alta e a propriedade ótica superior, tal como a massa eficaz do grande elétron, o grande coeficiente de absorção e a eficiência de quantum alta. Comparado com o detector infravermelho de MCT, o detector infravermelho de T2SL tem a boa uniformidade material, o baixo custo, e o desempenho similar ao detector infravermelho de MCT na faixa de onda média e longa, mas tem grandes vantagens na faixa de onda muito longa.
3. Que é a diferença entre a luminosidade reduzida, o IR ativo e a imagiologia térmica?
A luminosidade reduzida precisa a luz natural e transforma a imagem clara natural fraca na imagem eletrônica aumentada através da intensificador de imagem;
O IR ativo ativamente emite-se a luz infra-vermelha e usa-se o feixe infravermelho refletido pelo alvo. Tem a dissimulação muito pobre;
A imagiologia térmica não precisa nenhuma luz e é uma visão noturna infravermelha passiva que detecte a diferença da radiação infravermelha entre alvos e cena ou partes diferentes de um objeto. para não ser afetado pelas mudanças das condições de iluminação circunvizinhas, durante a noite ou mesmo na névoa, na chuva e em outros ambientes ásperos.
4. Pode você obstruir a imagiologia térmica?
Na maioria dos casos, você não pode. Mas os raios infravermelhos não podem penetrar paredes, e igualmente o vidro pode obstruir o IR. Assim, se você não quer ser detectado, você pode esconder atrás do vidro ou das paredes para obstruir a imagiologia térmica.
