xDefinição | 640x512 | Consumo de potência | 0.8W |
---|---|---|---|
Escala espectral | 8~14μm | Passo do pixel | 12μm |
Netd | <40mK | Taxa de quadros | 25Hz/30Hz |
Realçar | Núcleo térmico da câmera de Microbolometer,Núcleo da câmera da observação LWIR dos animais selvagens,Núcleo térmico Uncooled claro da câmera |

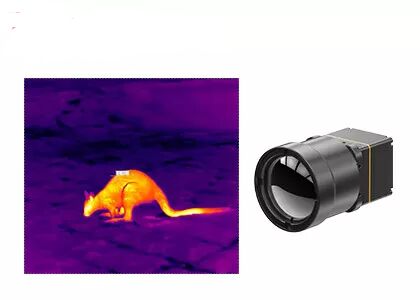

Núcleo térmico Uncooled da câmera de Microbolometer para a observação dos animais selvagens
O módulo TWIN612 térmico é um produto novo da chegada desenvolvido pela tecnologia de sensor global. O núcleo infravermelho 640x512/12µm uncooled da câmera é um sensor sofisticado da imagiologia térmica que entregue a imagem latente de alta qualidade em um pacote compacto, fácil de usar. Este núcleo da câmera é construído usando a tecnologia uncooled pioneiro do microbolometer, que entrega o desempenho superior da imagiologia térmica comparado aos sistemas convencionais da imagiologia térmica.
Com seus disposição do pixel 640x512 e passo do pixel de 12µm, este núcleo da câmera fornece capacidades ultra-altas da imagem latente da definição para uma vasta gama de aplicações. Oferece a sensibilidade de temperatura de menos de 50 mk e caracteriza um alcance dinâmico de até 14 bocados, assegurando a imagem latente exata e detalhada mesmo em ambientes de desafio.
O módulo TWIN612 térmico tem as vantagens do design compacto, da estrutura de pouco peso e do consumo de potência tão baixo quanto 0.8w. Com algoritmos da imagem e função aumentados da medida da temperatura, o módulo TWIN612 térmico apresenta umas imagens mais estáveis e a temperatura exata.
O processo de empacotamento cerâmico é similar ao metal que empacota, que é uma tecnologia de empacotamento infravermelha madura do detector. Comparado com o metal que empacota, o volume e o peso do detector empacotado serão reduzidos extremamente. Assim, o módulo TWIN612 térmico poderia ser aplicado às indústrias que têm exigências restritas no consumo do tamanho, do peso e da potência.
- Mini Size: 25.4mm×25.4mm×35mm
- Peso leve: 25g
- NETD típico<40mk>
- afiado, imagiologia térmica clara
- Consumo de potência típico tão baixo quanto 0.8W
Modelo | TWIN612/R |
Desempenho do detector do IR | |
Definição | 640×512 |
Tamanho do pixel | 12μm |
Escala espectral | 8~14μm |
NETD típico | <40mK |
Processamento de imagens | |
Taxa de quadros | 25Hz/30Hz |
Tempo de partida | 6s |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitas | YUV/BT.656/LVDS/USB2.0 |
Exposição de imagem | 11 em total (quente branco/lava/Ironbow/Aqua/ferro/médico quente/ártico/arco-íris 1/arco-íris 2/encarnados/quentes pretos) |
Algoritmo da imagem | NUC/3D/2D/DRC/EE |
Especificações elétricas | |
Relação externo padrão | 50pin_HOURS |
Relação de comunicação | RS232/USB2.0 |
Tensão de fonte | 4~5.5V |
Consumo de potência típico | 0.8W |
Medida da temperatura | |
Variação da temperatura de funcionamento | -10℃~50℃ |
Escala da medida da temperatura | -20℃~150℃, 0℃~550℃ |
Precisão da medida da temperatura | Maior de ±2℃ ou de ±2% |
SDK | Windows/Linux; Consiga a análise e a conversão do córrego video do cinza à temperatura |
Características físicas | |
Dimensão (milímetros) | 25.4×25.4×35 (sem lente) |
Peso | 25g (sem lente) |
Adaptação ambiental | |
Temperatura de funcionamento | -40℃~+70℃ |
Temperatura de armazenamento | -45℃~+85℃ |
Umidade | 5%~95%, não-condensando-se |
Vibração | 5.35grms, linha central 3 |
Choque | Meia onda de seno, 40g/11ms, 3 linha central, sentido 6 |
Sistema ótico | |
Lente opcional | Atérmico fixo: 13mm |
O módulo da imagiologia térmica de TWIN612/R é aplicado ao campo do Thermography, da monitoração de segurança, das cargas úteis do UAV, dos robôs, do hardware inteligente, do ADAS, da luta contra o incêndio & do salvamento
1. Como faz um detector infravermelho o trabalho?
Os detectores infravermelhos trabalham detectando a radiação eletromagnética na escala infravermelha. O mecanismo exato da detecção varia segundo o tipo do detector infravermelho.
Os detectores térmicos trabalham medindo a mudança de temperatura causada absorvendo a radiação infravermelha. Por exemplo, os microbolometers consistem em uma matriz dos elementos resistive minúsculos que são sensíveis se aquecer. Quando a radiação infravermelha é absorvida pelo detector, faz com que a temperatura do elemento resistive aumente, tendo por resultado uma mudança na resistência elétrica que pode ser detectada e convertido em uma imagem.
Os detectores do fotão, por outro lado, trabalham convertendo fotão da radiação infravermelha em sinais elétricos. Dois tipos comuns de detectores do fotão são detectores fotovoltaicos e fotocondutor. Os detectores fotovoltaicos geram uma tensão quando os fotão infravermelhos estão absorvidos, quando os fotocondutor aumentarem sua condutibilidade quando os fotão estão absorvidos.
Os detectores infravermelhos podem igualmente utilizar outros mecanismos da detecção, tais como o pyroelectricity, onde as mudanças na temperatura induzem uma carga em um material, ou os efeitos termoelétricos, onde uma diferença da temperatura entre dois materiais gera uma tensão.
O sinal de saída do detector infravermelho pode ser processado e indicado como uma imagem, que possa ser usada para uma variedade de finalidades, tais como a imagiologia térmica em aplicações médicas ou industriais, detecção remota do ambiente, e exploração térmica em sistemas de segurança.
