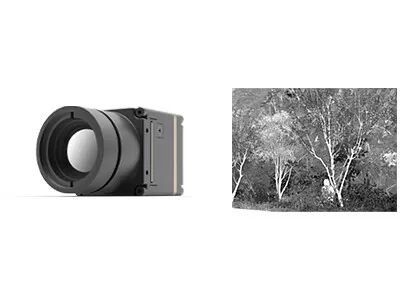

da série compacta da MOEDA de 400x300 17μm núcleo térmico Uncooled da câmera
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | COIN417/R |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 400x300/17μm | Temperatura | -20℃~+150℃ (Personalizável) |
|---|---|---|---|
| NETD | <40mK | Faixa Espectral | 8~14μm |
| Tamanho | 25,4x25,4x14,1 (com obturador) | Peso | 13g±0,5g (sem lente) |
| Destacar | câmera térmica do estojo compacto 400x300,Núcleo térmico compacto da câmera Uncooled |
||
Descrição de produto
Modulo de câmera de imagem térmica LWIR não resfriado da série COIN de design compacto 400x300 / 17μm
Descrição do produto
O módulo infravermelho não resfriado COIN417/R utiliza o detector de imagem infravermelha totalmente otimizado SWaP-C wafer level package (WLP) com resolução 400x300 e tamanho de pixel de 17μm.Possui também uma função termográfica opcional com um intervalo de medição de -20 °C a 550 °C para medição de temperatura industrial.
Graças à tecnologia de embalagem de nível de wafer, o detector de infravermelho WLP tem um processo de fabricação mais simples e mais fácil de integrar, mais adequado para produção de alto volume e baixo custo.
O módulo infravermelho COIN417/R apresenta uma apresentação de imagem térmica nítida e nítida, tamanho compacto e baixo custo.Suas características leves e flexíveis com várias interfaces padrão da indústria tornam-no popular em aplicações infravermelhas, como segurança e vigilância, cargas úteis de UAV, sistema avançado de assistência ao condutor, combate a incêndios, AIoT etc.
Principais características
- Estrutura compacta e flexível
- Baixo consumo de energia
- Fácil integração em produtos terminais
- Redução do ciclo de desenvolvimento secundário
Especificações do produto
| Modelo | COIN417/R |
| Desempenho do detector IR | |
| Resolução | 400x300 |
| Pitch de pixel | 17 μm |
| Faixa espectral | 8 ~ 14 μm |
| NETD | < 40mk |
| Processamento de imagem | |
| Taxa de quadros | 25 Hz/30 Hz/50 Hz/60 Hz |
| Tempo de arranque | ≤ 10 s |
| Vídeo analógico | PAL/NTSC |
| Vídeo digital | RAW/YUV/BT656 |
| Modo de atenuação | Linear/Histograma/Mixido |
| Zoom digital | 1 ~ 8X Zoom contínuo, tamanho do passo 1/8 |
| Exibição de imagem | Negro Quente/Branco Quente/Pseudocolor |
| Direção da imagem | Flip horizontal/vertical/diagonalmente |
| Algoritmo de imagem | NUC/AGC/IDE/DNR |
| Especificação elétrica | |
| Interface externa padrão | 30pin_HRS |
| Modo de comunicação | RS232-TTL, 115200bps |
| Tensão de alimentação | 3.5~5.5V |
| Consumo típico de energia | < 1,1 W |
| Medição da temperatura | |
| Intervalo de temperatura de funcionamento | -10°C a 50°C |
| Intervalo de medição da temperatura | -20°C a 150°C, 100°C a 550°C |
| Precisão de temperatura | ±3°C ou ±3% (Tome o valor máximo) |
| SDK | Suporte para ARM/Windows/Linux SDK, termografia em tela cheia |
| Características físicas | |
| Dimensão (mm) | 25.4x25.4x14.1 (Com obturador) |
| Peso | 13 g ± 0,5 g (sem lente) |
| Adaptação ao ambiente | |
| Temperatura de operação | -40°C ~ +70°C |
| Temperatura de armazenamento | -45°C ~ +85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | Vibração aleatória 5,35 gramas, 3 eixos |
| Choque. | Meia onda senoidal, 40g/11ms, 3 eixos 6 direção |
| Óptica | |
| Lente opcional | Foco fixo Atermal: 9,7 mm/15 mm/19 mm |
Aplicações industriais
O módulo de câmera IR COIN417/R é amplamente utilizado em termografia, segurança e monitoramento, ao ar livre, combate a incêndios e resgate, AIoT, hardware inteligente, cargas úteis de UAV, ADAS, etc.
Serviço padronizado
Documentação completa: manuais do produto, guias de instalação e referências de seleção.
Desenvolvimento e Assistência em Teste: Teste integrado de amostras, avaliação de desempenho e verificação de parâmetros facilitados.
Advanced Developer Toolkit: SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
Suporte técnico remoto: suporte 24 horas por dia, 7 dias por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana.
Garantia: peças originais e rigorosa adesão ao processo para restaurar o desempenho ideal.
Perguntas frequentes
1O que é a imagem térmica infravermelha?
A imagem térmica infravermelha é um tipo de método que utiliza radiação infravermelha e energia térmica para coletar informações sobre objetos.Ele converte radiação infravermelha invisível em imagem térmica infravermelha visível com distribuição de temperatura da superfície alvoObjetos diferentes e até partes diferentes do mesmo objeto têm diferentes capacidades de radiação e intensidade de reflexão infravermelha.
2Para que pode ser utilizada a imagem infravermelha?
- Visão noturna.
- Busca e salvamento
- Teste não destrutivo
- Prevenção de epidemias
-Termografia.
- Segurança e monitorização
- Bombeiros.
- Não.
3O que é um módulo de imagem térmica?
Um módulo de imagem térmica geralmente consiste em um detector infravermelho, lente infravermelha e eletrônica de hardware com software e algoritmo incorporados.
