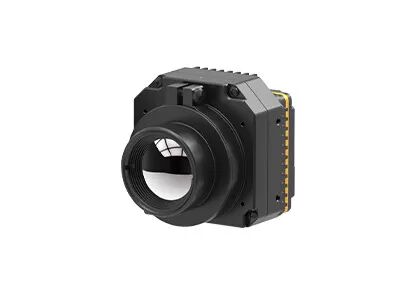

Módulo de Imagem Térmica LWIR Não Resfriado 384x288/17µm com Termografia e NETD ≤30mK para Aplicações Industriais

  • Uncooled LWIR Thermal Imaging Module 384x288/17μm with Thermography and ≤30mK NETD for Industrial Applications
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo COIN417RG3
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 384x288/17μm NETD ≤30mK
Faixa Espectral 8~14μm Taxa de quadros digitais 25/30/50Hz
Consumo típico de energia 0.65W Tensão de alimentação 4.5~5.5V
Destacar

Módulo do sensor da imagiologia térmica de LWIR

,

Módulo Uncooled do sensor da imagiologia térmica

,

módulo do sensor da imagiologia térmica 30mK
Deixe um recado
Descrição de produto
Módulo de imagem térmica LWIR não resfriado 384x288/17μm com termografia
Visão geral do produto

O COIN417RG3 é um dos módulos de câmera de infravermelho térmico não resfriado da série COIN-R desenvolvido pela SensorMicro.circuito profissional de processamento de sinal e algoritmo de processamento de imagem.

Este módulo de imagem térmica infravermelha não resfriado é aplicado no campo da imagem térmica industrial e da medição de temperatura.A gama de temperaturas pode ser personalizada para satisfazer requisitos específicos de termografia industrialA sua elevada precisão, estabilidade e múltiplas interfaces padrão permitem satisfazer diferentes necessidades de integração.

O módulo de câmara infravermelha COIN417RG3 pode ser amplamente utilizado em aplicações de imagens térmicas infravermelhas.O curto ciclo de desenvolvimento secundário e os preços acessíveis tornam-no uma escolha ideal para os clientes OEM.

Principais características
  • Características abrangentes, econômicas
    • Desenvolvido com base em detectores IR não arrefecidos de baixo custo
    • Integrado com algoritmos avançados de processamento de imagem para melhorar a qualidade da imagem
    • Alta precisão de medição de temperatura até ±2°C ou ±2%, suportando faixas de temperatura de -20°C a 150°C e de 100°C a 550°C, personalizável para faixas mais longas
  • Extensão flexível, integração rápida
    • Várias opções de lentes ópticas disponíveis para atender a várias necessidades de aplicação
    • Suporta vários modos de saída, incluindo USB2.0/DVP/LVDS/BT.656
    • Dados de imagem RAW/YUV de saída, com controlo de porta serial
Especificações do produto
Modelo COIN417RG3
Indicadores de detectores IR
Material sensível VOx
Resolução 384*288
Tamanho do pixel 17 μm
Resposta espectral 8 μm ~ 14 μm
NETD típico ≤ 30mK
Processamento de imagem
Taxa de quadros digitais 25/30/50Hz
Tempo de arranque 6s
Vídeo analógico PAL/NTSC
Vídeo digital RAW/YUV422
Algoritmo de imagem Correção de não-uniformidade (NUC)
Redução do ruído 3D (3DNR)
Supressão de ruído 2D (DNS)
Compressão de faixa dinâmica (DRC)
Reforço da borda (EE)
Exibição de imagem 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente)
Software para PC
Software ICC Módulo de controlo e visor de vídeo
Eletrodomésticos
Interface externa padrão 50Pin: DF40C-50DP-0.4V ((51), (HRS,Male)
Tabela de extensão USB3.0/USB2.0/VPC/USB2.0 e VPC
Interface de comunicação TTL-232/USB2.0
Interface de vídeo digital DVP8/DVP16/USB2.0/BT.656/LVDS
Tensão de alimentação 4.5~5.5V
Consumo típico de energia 0.65W
Medição da temperatura
Temperatura de funcionamento -10°C~+50°C
Intervalo de medição da temperatura -20°C~+150°C, 100°C~+550°C
Precisão da medição da temperatura Maior que ±2°C / ±2%
Medição parcial da temperatura Valores máximos, mínimos e médios da saída de suporte das áreas de medição de temperatura
SDK Android/Windows/Linux; Análise de fluxo de vídeo e conversão de cinza para temperatura
Mecânico
Tamanho do núcleo nu ((mm) 25.4*25.4*16.5
Peso do núcleo nu ((g) 16.6±1
Adaptabilidade ao ambiente
Temperatura de funcionamento -40°C~+70°C
Temperatura de armazenamento -45°C~+85°C
Humidade 5% a 95%, não condensante
Vibração Vibração aleatória, 5,35 gramas, 3 eixos
Impacto Meia onda senoidal, 40g/11ms, direção de impacto 3 eixos, 6 direções
Certificação RoHS2.0/REACH
Lentes ópticas
Lentes ópticas Foco fixo Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm
Nível de protecção IP67 ((Lente frontal)
Aplicações industriais

O módulo de câmera térmica COIN417RG3 é amplamente utilizado na inspeção de energia elétrica, visão de máquina, segurança e monitoramento do HVAC do edifício, ao ar livre, combate a incêndios e resgate, aplicação da lei e resgate,ADAS, etc..

Seu parceiro confiável em sensores infravermelhos
Profundas competências técnicas
Com muitos anos de experiência na pesquisa, desenvolvimento e aplicação de tecnologia de sensores infravermelhos, construímos fortes capacidades em design de chips, fabricação de wafers,embalagem e ensaioA nossa base sólida permite-nos fornecer continuamente produtos inovadores e fiáveis que satisfazem as demandas em evolução do mercado.
Focado na inovação e na aplicação prática da detecção infravermelha
Estamos empenhados em impulsionar avanços tecnológicos em imagens térmicas, constantemente empurrando os limites em NETD, SWaP e temperatura operacional.Os nossos produtos lideram consistentemente em aplicações de segurança, monitorização industrial, sistemas inteligentes, e muito mais.
Portfólio diversificado de produtos
Com o apoio de P&D independentes e múltiplas vias técnicas,Oferecemos uma gama abrangente de componentes de detecção de infravermelhos, tanto refrigerados como não refrigerados, fornecendo soluções personalizadas para uma ampla variedade de indústrias..
Validação rigorosa da fiabilidade garante a garantia da qualidade
Apoiados por um robusto sistema de gestão da qualidade, os nossos produtos passam por vários procedimentos de teste durante toda a produção para garantir estabilidade e fiabilidade a longo prazo.
Serviços de apoio técnico profissional e desenvolvimento conjunto
A nossa equipa de engenheiros trabalha em estreita colaboração com as equipas de I&D e produtos dos clientes para acelerar a integração do sistema, melhorar a eficiência e encurtar o tempo de colocação no mercado.
Perguntas Frequentes
1O que é NETD?

NETD refere-se a "Diferença de temperatura equivalente ao ruído".É uma medida de quão bem um detector de imagem térmica é capaz de distinguir entre diferenças muito pequenas na radiação térmica na imagemNormalmente, quanto menor for o valor do NETD, maior é a sensibilidade térmica.

2O que é o SWaP3?

SWaP3 refere-se ao tamanho, peso, potência, desempenho e preço.

3O que é DRI?

O DRI refere-se geralmente à distância de detecção, reconhecimento e identificação de um sistema de imagem térmica.
