T2SL integrou um conjunto que mais fresco do vaso Dewar a faixa dupla refrigerou o detector do IR

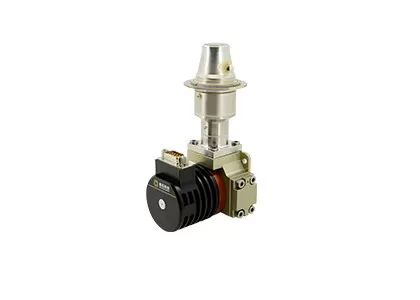

  • T2SL Integrated Dewar Cooler Assembly Dual Band Cooled IR Detector
Lugar de origem Província de Wuhan, Hubei, China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo C330S MW/LW
Quantidade de ordem mínima 1 parte
Preço negotiable
Termos de pagamento L/C,T/T
Detalhes do produto
Resolução 320 x 256 Distância entre pixels 30μm
Consumo de energia estável <9W NETD ≤20mK (MW); ≤25mK (LW)
Faixa Espectral 3,7~4,8μm (MW); 7,7~9,5μm (LW) Tamanho 142x58,5x71mm
Destacar

T2SL integrou um conjunto mais fresco do vaso Dewar

,

T2SL refrigerou o detector do IR

,

RoHS integrou um conjunto mais fresco do vaso Dewar
Deixe um recado
Descrição de produto

320x256 / 30μm MWIR/LWIR Detector de infravermelho refrigerado de banda dupla


Descrição do produto


The C330S dual band cooled infrared detector consists a single 320x256 / 30µm FPA to receive the mid wave and long wave infrared radiation and dewar assembly to provide the vacuum ultra-low temp working environment for the FPA and a cryo cooler to cool down the temperature inside the dewar assembly.


Cada um dos 320x256 pixels na matriz pode ser alternado entre os modos de sensibilidade MWIR e LWIR alterando a tensão de desvio no dispositivo, garantindo a coerência espacial entre as duas faixas.Imagens / vídeos de ambas as faixas podem ser capturados e produzidos dentro de um único período de quadroA frequência de quadros de ambas as bandas pode ser de até 100 Hz para monitorar os alvos em movimento de alta velocidade.


Principais características


- Resolução: 320 x 256
- Pitch de pixels: 30μm
- Imagem de banda dupla MW/LW
- Alta sensibilidade
- Excelente Não-uniformidade


Especificações do produto


Modelo C330S MWIR/LWIR
Materiais T2SL
Resolução 320x256
Pitch de pixel 30 μm
Faixa espectral MW: 3,7 μm ∙ 4,8 μm
LW: 7,7μm 9,5μm
Modo de funcionamento Snapshot; Modo de integração ITR; Modo Windows; Anti-blooming
Capacidade de carga MW: 8,9Me-/3Me-
LW: 21Me...
Faixa dinâmica MW:≥ 76 dB
LW:≥ 80 dB
Número de saídas 2 ou 8; Até 12 Mpixel/s por saída
NETD MW≤20mK
LW≤25mK
Taxa de pixels efetiva ≥ 99,0%
Não-uniformidade de resposta ≤ 8%
Tipo de criocolor RS058
Consumo de energia constante < 9W
Consumo máximo de energia < 18 W
Fornecimento de energia 24 V DC
Tempo de arrefecimento < 8min
Peso ≤ 600 g
Dimensão (mm) 142x58.5x71
Temperatura de funcionamento -45°C ~ +71°C


Aplicações industriais


O detector infravermelho C330S MW/LW é amplamente utilizado em muitas áreas, tais como Sistema de Monitoramento Remoto, Sistema de Melhoria da Visão de Voo, Carga Utilizável Multi-sensor, etc.

T2SL integrou um conjunto que mais fresco do vaso Dewar a faixa dupla refrigerou o detector do IR 0


Serviço personalizado



Personalização do produto: ajustar configurações e adaptar algoritmos para atender às necessidades específicas do setor

Apoio técnico e formação no local: fornecer aos principais clientes instalações práticas do sistema e formação operacional

Inovação conjunta para novos produtos e mercados: colaboração com os clientes para co-desenvolver soluções inovadoras de aplicações infravermelhas


Perguntas frequentes


1Como escolher a resolução adequada do detector infravermelho?

Depende das necessidades e aplicações reais dos seus produtos, e o preço também é um fator que precisa ser considerado.Você pode escolher o detector infravermelho com baixa resolução, como 120x90, 256x192, 400x300. Se você precisar de uma imagem muito clara para alguns fins especiais, como monitoramento remoto, você pode escolher um detector de infravermelho de alta resolução de 1280x1024.


2Como escolher a pseudo cor certa para imagens térmicas?

- O branco cinzento é mais adequado para o alvo com pequena diferença de temperatura

- O vermelho e o azul são mais adequados para a cena em que os pontos problemáticos precisam ser encontrados.

O vermelho de ferro é a paleta de cores padrão da indústria energética.

Observação: não importa qual a paleta que escolher, a temperatura térmica não mudará de modo algum.


3.Como escolher uma lente térmica de câmara infravermelha adequada?

- A lente padrão pode atingir alvos normais a uma distância adequada.

- Para a teleobjetiva, é adequado para alvos relativamente pequenos e que precisam ser vistos a uma longa distância

- Para ver mais detalhes de objetos a curta distância, é melhor usar lentes de grande angular.

- As lentes macro são para ver alvos muito pequenos a curta distância, como circuitos de chips.
