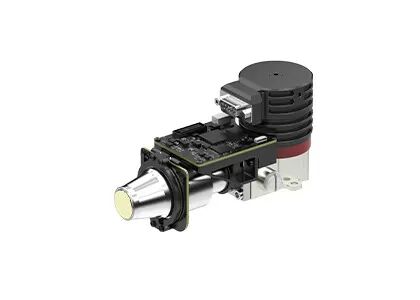

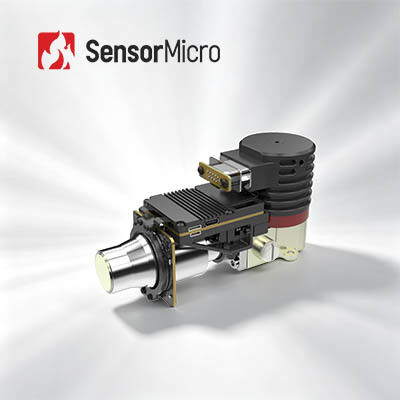

O módulo térmico 320x256 da câmera da sensibilidade alta/30μm MCT MWIR esfriou

Lugar de origem Província de Wuhan, Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo EYAS330
Quantidade de ordem mínima 1 parte
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Definição 320x256 / 30μm Taxa de quadros 1~200Hz ajustável
Tamanho 142x58.5x71mm Peso ≤680g
NETD ≤9mK Escala espectral 3.7~4.8μm
Realçar

Módulo térmico 320x256 da câmera

,

módulo térmico da câmera 680g

,

módulo da câmera de 9mK MWIR

Deixe um recado
Descrição de produto
EYAS330 refrigerou o módulo do ANÚNCIO



A sensibilidade alta 320x256/30μm MCT MWIR refrigerou o módulo infravermelho com placa da proximidade



Descrição do produto



O módulo do ANÚNCIO EYAS330 é um módulo infravermelho de refrigeração analógico-numérico baseado 320x256 no passo IR FPA dos formatos 30μm. O NETD típico de EYAS330 é menos do que 9mK. A sensibilidade alta assegura a detecção ou o reconhecimento para a diferença muito minúscula da radiação infravermelha na grande distância mesma.



Este módulo do ANÚNCIO inclui uma placa da proximidade que forneça o sincronismo de FPA, e as fontes de alimentação sensíveis. Além, os dados brutos das saídas 16bit da relação da relação da câmera que simplificam altamente a integração do detector ao sistema.



Consequentemente, o módulo EYAS330 faz fácil para que os clientes do OEM realizem o teste de aceitação rápido no detector infravermelho de refrigeração μm de GST C330M 320x256@30, desenvolvimento secundário rápido do começo e encurtem seu período do desenvolvimento de módulos infravermelhos de refrigeração ou de câmeras térmicas infravermelhas completas ou sistemas baseados em detectores infravermelhos de refrigeração.



Características principais



- Fácil tornar-se & integrar

- Dados brutos da saída 16bit da relação de Cameralink, controle da porta de série

- A estrutura integrada, dimensões é consistente com o detector

- Único-fonte 5V

- Capaz de capturar o alvo movente de alta velocidade



Especificações de produto



Modelo EYAS330
Desempenho do detector do IR
Definição 320x256
Passo do pixel 30μm
Cryocooler RS058
Escala espectral 3.7μm~4.8μm MW
Tempo refrigerando (25°C) ≤6min
NETD ótimo (20°C) ≤9mK
Modo de trabalho
Taxa de quadros 1~200Hz ajustável
Modo de trabalho Instantâneo; Modo da integração de ITR/IWR; Modo de Windows; Anti-florescência
Especificação elétrica
Relação externo padrão QSH 60pin
Vídeo de Digitas Cameralink: Dados brutos da saída 16bit
Sincronização externo CC1: Sincronização externo de INT/Frame; CC2: Sincronização externo de MC
Uma comunicação Porta de série de Cameralink: TFG+/-, TC+/-; 9600bps
Fonte de alimentação 1 painel da imagem latente do canal: 5V
1 canal Cryocooler: 24V
Consumo de potência estável 7W
Dimensão (milímetros) 142×58.5×71
Peso ≤680g
Temperatura de trabalho -40°C ~ +60°C
Magnitude da vibração Vibração: GJB Veículo-montou o transporte de alta velocidade
Choque: onda do Metade-seno, 40g 11 Senhora, 3 sentido da linha central 6 3 vezes cada



Aplicações industriais



O módulo da imagiologia térmica EYAS330 é amplamente utilizado muitas áreas tais como o sistema de vigilância remoto, o sistema do realce da visão do voo, a carga útil etc. do Multi-sensor.



O módulo térmico 320x256 da câmera da sensibilidade alta/30μm MCT MWIR esfriou 0



Exposições



O módulo térmico 320x256 da câmera da sensibilidade alta/30μm MCT MWIR esfriou 1



FAQ



1. Que é detector de MCT/HgCdTe?

MCT, igualmente chamado HgCdTe, refere o Mercury-cádmio-Tellurid que é um composto químico do telluride de cádmio (CdTe) e o telluride do mercúrio (HgTe) e um material comum nos fotodetector. O detector de MCT/HgCdTe é um detector fotocondutor que se opere em um ambiente criogênico e se possa detectar a radiação infravermelha. É mais sensível do que os sensores térmicos.



2. Que é detector de T2SL?

T2SL refere o tipo-Ii Superlattice, que é um material artificial com heterojunção periódica alterna do crescimento no tamanho do nanômetro. Tem a uniformidade alta e a propriedade ótica superior, tal como a massa eficaz do grande elétron, o grande coeficiente de absorção e a eficiência de quantum alta. Comparado com o detector infravermelho de MCT, o detector infravermelho de T2SL tem a boa uniformidade material, o baixo custo, e o desempenho similar ao detector infravermelho de MCT na faixa de onda média e longa, mas tem grandes vantagens na faixa de onda muito longa.
