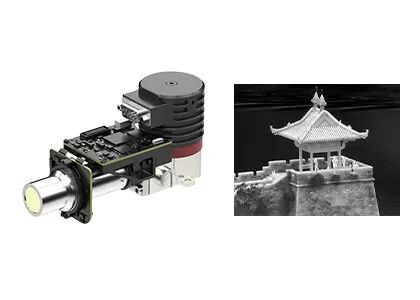

O núcleo térmico 640x512 15μm da câmera de RS058 T2SL refrigerou a integração infravermelha do detector
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | EYAS615L |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 640x512/15μm | NETD | ≤25mK |
|---|---|---|---|
| Faixa Espectral | 7,7~9,5μm (LW) | Taxa de quadros | 1 ~ 160 Hz ajustável |
| Tamanho | 148x58,5x71mm | Peso | ≤680g |
| Destacar | Núcleo térmico da câmera RS058,680g refrigerou a integração infravermelha do detector,núcleo térmico da câmera 640x512 |
||
Descrição de produto
Acelerador para RS058 T2SL 640x512 / 15μm Integração de detector infravermelho resfriado LWIR
Descrição do produto
Os módulos AD arrefecidos da série EYAS têm a função de pré-amplificador para converter o sinal analógico dos detectores IR arrefecidos numa saída de fluxo de vídeo digital.Está disponível com diferentes formatos de resolução e diferentes faixas de onda. O EYAS615L é um membro da família EYAS com detector infravermelho T2SL LWIR de 640x512 / 15μm e criocolorador RS058 integrado.
O módulo EYAS615L AD possui taxa de quadros de até 160 Hz, o que é ideal para aplicações que exigem observação em objetos em rápido movimento.A placa de proximidade vem com EYAS615L faz com que seja um acelerador para os clientes OEM para realizar testes de aceitação rápida em detectores infravermelhos, iniciar um rápido desenvolvimento secundário e encurtar o seu período de desenvolvimento de módulos e produtos completos baseados em detectores de infravermelho arrefecidos.
Principais características
- Fácil de desenvolver e integrar
- Cameralink Interface Output 16bit Raw Data, Controle de Portos Serial
- Estrutura integrada, dimensões são consistentes com o detector.
- 5 V de alimentação única
- Capaz de capturar alvos em alta velocidade
Especificações do produto
| Modelo | EYAS615L |
| Desempenho do detector IR | |
| Resolução | 640x512 |
| Pitch de pixel | 15 μm |
| Criocolor | RS058 |
| Faixa espectral | 70,7 μm a 9,5 μm LW |
| Tempo de arrefecimento (25°C) | ≤ 5,5 min |
| NETD ideal (20°C) | ≤ 25mK |
| Modo de funcionamento | |
| Taxa de quadros | 1~160Hz Ajustável |
| Modo de funcionamento | Snapshot; ITR & Interlace Binning Integration Mode; Windows Mode; Anti-blooming |
| Especificação elétrica | |
| Interface externa padrão | QSH 60 pin |
| Vídeo digital | Cameralink: saída de dados em bruto de 16 bits |
| Sincronização externa | CC1: INT/Frame Sincronização externa; CC2: MC Sincronização externa |
| Comunicação | Portos sérios de cameralink: TFG+/-, TC+/-; 9600bps |
| Fornecimento de energia | Painel de imagem de 1 canal: 5V 1 canal de criocolor: 24V |
| Consumo de energia estável | 9W |
| Dimensão (mm) | 148×58,5×71 |
| Peso | ≤ 680 g |
| Temperatura de funcionamento | -40°C ~ +60°C |
| Magnitude da vibração | Vibração: GJB Transporte de alta velocidade montado em veículos Choque: Ondas de meio seno, 40 g 11 ms, 3 eixos 6 direcções 3 vezes cada |
Aplicações industriais
O módulo de imagem térmica EYAS615L é amplamente utilizado em muitas áreas, como Sistema de Monitorização Remota, Sistema de Melhoria da Visão de Voo, Carga Utilizável Multi-sensor, etc.
A nossa linha de produtos
Alta sensibilidade e excelente desempenho
Tecnologia líder mundial na indústria infravermelha
Vários detectores infravermelhos disponíveis
Detectores de IR não resfriados e resfriados em diferentes formatos e tamanhos de pixels
Produção em volume para garantir uma entrega rápida
Três linhas de produção com capacidade de produção anual de milhões de detectores.
Perguntas frequentes
1Como escolher a resolução adequada do detector infravermelho?
Depende das necessidades e aplicações reais dos seus produtos, e o preço também é um fator que precisa ser considerado.Você pode escolher o detector infravermelho com baixa resolução, como 120x90, 256x192, 400x300. Se você precisar de uma imagem muito clara para alguns fins especiais, como monitoramento remoto, você pode escolher um detector de infravermelho de alta resolução de 1280x1024.
2Como escolher a pseudo cor certa para imagens térmicas?
- O branco cinzento é mais adequado para o alvo com pequena diferença de temperatura
- O vermelho e o azul são mais adequados para a cena em que os pontos problemáticos precisam ser encontrados.
O vermelho de ferro é a paleta de cores padrão da indústria energética.
Observação: não importa qual a paleta que escolher, a temperatura térmica não mudará de modo algum.
3Como escolher uma lente térmica de câmara infravermelha adequada?
- A lente padrão pode atingir alvos normais a uma distância adequada.
- Para a teleobjetiva, é adequado para alvos relativamente pequenos e que precisam ser vistos a uma longa distância
- Para ver mais detalhes de objetos a curta distância, é melhor usar lentes de grande angular.
- As lentes macro são para ver alvos muito pequenos a curta distância, como circuitos de chips.
