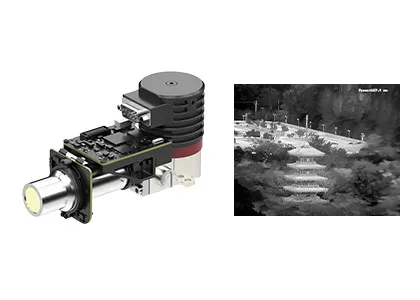

RS058 Cryocooler refrigerou o módulo térmico T2SL LWIR 640x512 da câmera/15μm

  • RS058 Cryocooler Cooled Thermal Camera Module T2SL LWIR 640x512 / 15μm
Lugar de origem Província de Wuhan, Hubei, China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo EYAS615L
Quantidade de ordem mínima 1 parte
Preço negotiable
Termos de pagamento L/C,T/T
Detalhes do produto
Resolução 640x512/15μm NETD ≤25mK
Faixa Espectral 7,7~9,5μm (LW) Tamanho 148x58,5x71mm
Destacar

Módulo térmico da câmera RS058

,

Módulo térmico 640x512 da câmera
Deixe um recado
Descrição de produto

Fácil integração 640x512 / 15μm T2SL módulo infravermelho resfriado por LWIR com criocolorador RS058


Descrição do produto


O módulo EYAS615L AD é um módulo infravermelho refrigerado por LWIR analógico-digital baseado em formatos 640x512 FPA IR de 15μm de passo.A alta sensibilidade garante a detecção ou reconhecimento de diferenças de radiação infravermelha muito pequenas a uma distância muito longa.


O EYAS 615L inclui uma placa de proximidade que fornece o tempo do FPA e as fontes de alimentação sensíveis.A interface Camera Link produz 16 bits de dados brutos, o que simplifica muito a integração do detector no sistema.


Por conseguinte, o módulo EYAS615L facilita aos clientes OEM a realização de testes de aceitação rápida no detector infravermelho resfriado por LWIR C615S 640x512/15μm,iniciar o desenvolvimento secundário rápido e encurtar o seu período de desenvolvimento de módulos infravermelhos arrefecidos ou de câmaras térmicas infravermelhas completas ou sistemas baseados em detectores infravermelhos arrefecidos;.


Principais características


- Fácil de desenvolver e integrar

- Cameralink Interface Output 16bit Raw Data, Controle de Portos Serial

- Estrutura integrada, dimensões são consistentes com o detector.

- 5 V de alimentação única

- Capaz de capturar alvos em alta velocidade


Especificações do produto


Modelo EYAS615L
Desempenho do detector IR
Resolução 640x512
Pitch de pixel 15 μm
Criocolor RS058
Faixa espectral 70,7 μm a 9,5 μm LW
Tempo de arrefecimento (25°C) ≤ 5,5 min
NETD ideal (20°C) ≤ 25mK
Modo de funcionamento
Taxa de quadros 1~160Hz Ajustável
Modo de funcionamento Snapshot; ITR & Interlace Binning Integration Mode; Windows Mode; Anti-blooming
Especificação elétrica
Interface externa padrão QSH 60 pin
Vídeo digital Cameralink: saída de dados em bruto de 16 bits
Sincronização externa CC1: INT/Frame Sincronização externa; CC2: MC Sincronização externa
Comunicação Portos sérios de cameralink: TFG+/-, TC+/-; 9600bps
Fornecimento de energia Painel de imagem de 1 canal: 5V
1 canal de criocolor: 24V
Consumo de energia estável 9W
Dimensão (mm) 148×58,5×71
Peso ≤ 680 g
Temperatura de funcionamento -40°C ~ +60°C
Magnitude da vibração Vibração: GJB Transporte de alta velocidade montado em veículos
Choque: Ondas de meio seno, 40 g 11 ms, 3 eixos 6 direcções 3 vezes cada


Aplicações industriais


O módulo de imagem térmica EYAS615L é amplamente utilizado em muitas áreas, como Sistema de Monitorização Remota, Sistema de Melhoria da Visão de Voo, Carga Utilizável Multi-sensor, etc.

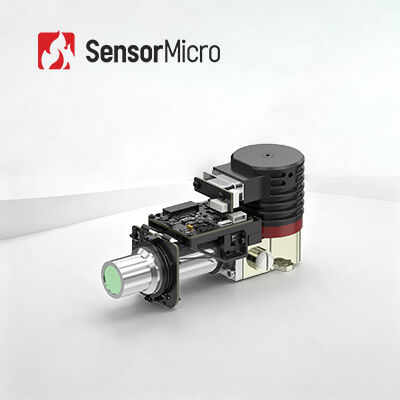

RS058 Cryocooler refrigerou o módulo térmico T2SL LWIR 640x512 da câmera/15μm 0


Serviço personalizado


Personalização do produto: ajustar configurações e adaptar algoritmos para atender às necessidades específicas do setor

Apoio técnico e formação no local: fornecer aos principais clientes instalações práticas do sistema e formação operacional

Inovação conjunta para novos produtos e mercados: colaboração com os clientes para co-desenvolver soluções inovadoras de aplicações infravermelhas


Perguntas frequentes


1O que é a imagem térmica infravermelha?

A imagem térmica infravermelha é um tipo de método que utiliza radiação infravermelha e energia térmica para coletar informações sobre objetos.De acordo com a diferença de radiação entre o objeto e o ambiente de fundo e a diferença de radiação de cada parte do próprio objeto, a imagem térmica infravermelha pode mostrar a flutuação da radiação de cada parte da cena, mostrando assim as características da cena.


2Qual é a vantagem da imagem térmica infravermelha?

---Ver através da escuridão total;

--- Identificação sob camuflagem;

--- Detecção a longa distância;

--- Detecção da distribuição de calor;

--- Medição de temperatura sem contacto;

---Consciência da ocupação


3Quais são as aplicações da imagem térmica infravermelha?

A medição da temperatura e a imagem em todas as condições climáticas são duas funções básicas da tecnologia de imagem térmica infravermelha.Segurança e monitorização, indústria, investigação científica, tratamento médico e outros domínios tradicionais.
