núcleo de refrigeração 15μm da câmera dos módulos RS058 T2SL LWIR da câmera 640x512

Lugar de origem Província de Wuhan, Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo EYAS615L
Quantidade de ordem mínima 1 parte
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Definição 640x512 / 15μm NETD ≤25mK
Escala espectral 7.7~9.5μm (LW) Tamanho 142x58.5x71mm
Realçar

640x512 refrigerou os módulos da câmera

,

RS058 refrigerou os módulos da câmera

,

Núcleo da câmera de T2SL LWIR

Deixe um recado
Descrição de produto
EYAS615L refrigerou o módulo da câmera



O módulo de refrigeração 640x512 do ANÚNCIO/15μm RS058 T2SL LWIR refrigerou o módulo infravermelho para a integração rápida



Descrição do produto



A série do EYAS refrigerou os módulos do ANÚNCIO tem a função do pré-amplificador para converter o sinal análogo dos detectores de refrigeração do IR em uma saída digital do córrego video. Está disponível com formatos diferentes da definição e as faixas de onda diferentes. EYAS615L é um membro da família do EYAS com o detector de refrigeração LWIR de 640x512/15μm e do cryocooler RS058 integrado.



Com série do EYAS módulo de refrigeração do ANÚNCIO, é fácil para clientes do OEM realizar o teste de aceitação rápido nos detectores infravermelhos de GST, desenvolvimento secundário rápido do começo e encurtar seu período do desenvolvimento de módulos e de produtos completos baseados em detectores infravermelhos de refrigeração



A tecnologia de sensor global é um fornecedor infravermelho principal do detector e da câmera do OEM fabricante do módulo. A empresa cobre uma área de 30 mil medidores quadrados com os 20 mil quartos desinfetados dos medidores quadrados, que pode fornecer clientes uma fonte estável dos produtos infravermelhos.



Características principais



- Fácil tornar-se & integrar

- Dados brutos da saída 16bit da relação de Cameralink, controle da porta de série

- A estrutura integrada, dimensões é consistente com o detector

- Único-fonte 5V

- Capaz de capturar o alvo movente de alta velocidade



Especificações de produto



Modelo EYAS615L
Desempenho do detector do IR
Definição 640x512
Passo do pixel 15μm
Cryocooler RS058
Escala espectral 7.7μm~9.5μm LW
Tempo refrigerando (25°C) ≤5.5min
NETD ótimo (20°C) ≤25mK
Modo de trabalho
Taxa de quadros 1~160Hz ajustável
Modo de trabalho Instantâneo; ITR & para entrelaçar-se o modo da integração de Binning; Modo de Windows; Anti-florescência
Especificação elétrica
Relação externo padrão QSH 60pin
Vídeo de Digitas Cameralink: Dados brutos da saída 16bit
Sincronização externo CC1: Sincronização externo de INT/Frame; CC2: Sincronização externo de MC
Uma comunicação Porta de série de Cameralink: TFG+/-, TC+/-; 9600bps
Fonte de alimentação 1 painel da imagem latente do canal: 5V
1 canal Cryocooler: 24V
Consumo de potência estável 9W
Dimensão (milímetros) 148×58.5×71
Peso ≤680g
Temperatura de trabalho -40°C ~ +60°C
Magnitude da vibração Vibração: GJB Veículo-montou o transporte de alta velocidade
Choque: onda do Metade-seno, 40g 11 Senhora, 3 sentido da linha central 6 3 vezes cada



Aplicações industriais



O módulo da imagiologia térmica de EYAS615L é amplamente utilizado muitas áreas tais como o sistema de vigilância remoto, o sistema do realce da visão do voo, a carga útil etc. do Multi-sensor.

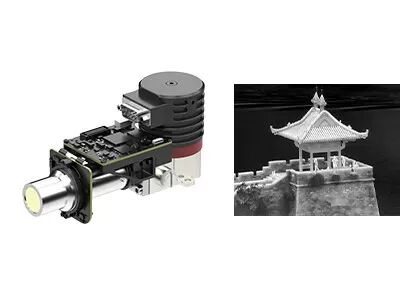

núcleo de refrigeração 15μm da câmera dos módulos RS058 T2SL LWIR da câmera 640x512 0



Sobre o infravermelho de GST



núcleo de refrigeração 15μm da câmera dos módulos RS058 T2SL LWIR da câmera 640x512 1



FAQ



1.What é a diferença entre detectores uncooled e de refrigeração do IR?



Há atualmente dois tipos dos sensores infravermelhos da imagiologia térmica no mercado, de refrigeração e uncooled.



O detector Uncooled do IR opera-se na temperatura ambiental. É baseado na indústria do semicondutor e assim geralmente pode ser fabricado no volume grande com tamanho pequeno e baixo custo. Os detectores Uncooled do IR são amplamente utilizados dispositivos portáteis/handheld/móveis.



Os detectores de refrigeração do IR são empacotados em uma unidade que os mantenha no extremamente - a baixa temperatura que será apoiada por um refrigerador do cryo. São muito mais grandes, mais caros e menos seguros do que os sensores uncooled, principalmente devido aos sistemas de refrigeração que complexos exigem. Contudo, os sistemas de refrigeração são incredibly sensíveis e trabalham geralmente com sistema ótico longo da distância focal para conseguir a missão da longa distância.
