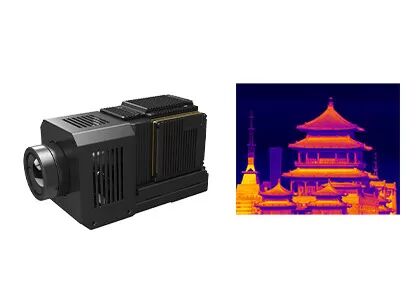

Modulo de Imagem Térmica por Infravermelho MWIR MCT 1280x1024/12μm
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | GAVIN1212 |
| Quantidade de ordem mínima | 1 parte |
| Preço | negotiable |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Tipo | Modulo de câmara MWIR | Detector do IR | Detector resfriado |
|---|---|---|---|
| Resolução | 1280x1024/12μm | NETD | ≤20mK |
| Faixa Espectral | 3,7 ~ 4,8 μm MW | Tamanho | 165x86x107mm |
| Destacar | Módulo infravermelho da imagiologia térmica de MCT,módulo infravermelho da imagiologia térmica 1280x1024,Módulo térmico infravermelho de MWIR |
||
Descrição de produto
Módulo de Imagem Térmica MWIR MCT de Alta Resolução 1280x1024/12μm
Descrição do produto
O GAVIN1212 é um módulo de imagem térmica de ondas médias resfriado, constituído por um detector IR HgCdTe MWIR de alta resolução de 1280x1024/12μm com criocolorador RS058F,A eletrônica de hardware e vários algoritmos de processamento de imagem também estão incorporados para apresentar imagens térmicas nítidas e claras.
Os algoritmos de processamento de imagem, incluindo a correção básica de não-uniformidade (NUC), o controle de ganho automático (AGC), o aprimoramento de detalhes inteligentes (IDE), etc.O GAVIN1212 pode produzir imagens infravermelhas de alta definição de megapixels através de sua interface de vídeo digital HDMICom a interface de cameralink padrão industrial, a câmara infravermelha ou o integrador do sistema podem projetar ou integrar facilmente a sua própria câmara completa com base no módulo de imagem térmica GAVIN1212.
Principais características
- Atender às necessidades de detecção de longa distância
- Alta sensibilidade, NETD≤20mK
- Largo campo de visão, resolução até 1280x1024
- Fácil integração no sistema
- Interface DVP/Cameralink, saída de imagem RAW/YUV
- Disponível uma variedade de lentes de zoom óptico contínuo
Especificações do produto
| Modelo | GAVIN1212 |
| Desempenho do detector IR | |
| Resolução | 1280x1024 |
| Pitch de pixel | 12 μm |
| Criocolor | RS058F |
| Faixa espectral | 30,7 μm ∙ 4,8 μm MW |
| Tempo de arrefecimento ((20°C) | ≤ 8min |
| NETD (20°C) | ≤ 20mK |
| Processamento de imagem | |
| Taxa de quadros | 50 Hz/100 Hz |
| Modo de atenuação | Linear/Histograma/Mixido |
| Zoom digital | ×1/×2/×4 |
| Direção da imagem | Flip horizontal/vertical/diagonalmente |
| Algoritmo de imagem | NUC/AGC/IDE |
| Especificação elétrica | |
| Interface externa padrão | J30JZ 25 pin; Interface de saída especial HDMI |
| Vídeo analógico | / |
| Vídeo digital | Saída HDMI: Cameralink Output: 16 bits RAW/YUV |
| Sincronização externa | Sincronização externa do quadro: Nível RS422 |
| Comunicação | RS422, 115200bps |
| Fornecimento de energia | 24 V±1 V |
| Consumo de energia estável | 16W |
| Dimensão (mm) | 165x86x107 |
| Peso | ≤ 1600 g |
| Temperatura de operação | -40°C ~ +60°C |
| Magnitude da vibração | Vibração: GJB Transporte de alta velocidade montado em veículos Choque: Ondas de meio seno, 40 g 11 ms, 3 eixos 6 direcções 3 vezes cada |
| Lentes ópticas | |
| Lente opcional | Zoom contínuo: 37,5~750mm/F4 Zoom fixo: 19 mm/F2; 40 mm/F2; 240 mm/F2 |
Aplicações industriais
O módulo de câmera de infravermelho térmico GAVIN1212 é amplamente utilizado em muitas áreas, como Sistema de Monitorização Remota, Sistema de Melhoria da Visão de Voo, Carga Útil Multi-sensor, etc.
Nossas Vantagens
Pre-Vendas
Análise dos requisitos
Avaliação do cenário
Seleção de produtos
Soluções personalizadas
Deslocação
Entrega rápida
Integração e testes do sistema
Formação técnica
Orientações para a aplicação
Serviços pós-venda
Diagnóstico remoto
Serviço de garantia
Atualizações do firmware
Manutenção técnica
Perguntas frequentes
1O que é NETD?
NETD refere-se a "Diferença de temperatura equivalente ao ruído".É uma medida de quão bem um detector de imagem térmica é capaz de distinguir entre diferenças muito pequenas na radiação térmica na imagemNormalmente, quanto menor for o valor do NETD, maior é a sensibilidade térmica.
2O que é o SWaP3?
SWaP3 refere-se ao tamanho, peso, potência, desempenho e preço.
3O que é DRI?
O DRI refere-se geralmente à distância de detecção, reconhecimento e identificação de um sistema de imagem térmica.
