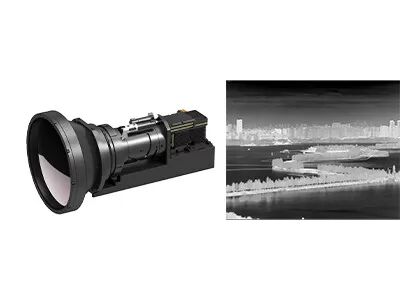

Módulo térmico da câmera do núcleo 640x512 da câmera do estojo compacto de GAVIN615B/15μm MCT MWIR

O consumo 640x512 da baixa potência do estojo compacto de GAVIN615B/15μm MCT MWIR refrigerou o módulo da câmera

GAVIN615B é um módulo meados de refrigeração da imagiologia térmica da onda desenvolvido pela tecnologia de sensor global (GST). Consiste em um detector de 640x512/15µm HgCdTe MWIR IR com cryocooler RS046, a eletrônica do hardware e os vários algoritmos do processamento de imagens são encaixados igualmente já para apresentar imagens térmicas afiadas e claras.

Configurado com cryocooler RS046, o GAVIN615B é muito compacto em tamanho, medindo 125x92x67mm na dimensão e pesando menos do que 650g no peso. É consumo de potência estável é tão baixo quanto 12w. Com relação padrão industrial do cameralink, o integrador infravermelho da câmera ou de sistema pode projetar ou integrar sua própria câmera completa baseada facilmente no módulo da imagiologia térmica de GAVIN615B.

- Sensibilidade alta, NETD≤20mK

- Detecção da longa distância

- Taxa de quadros ajustável

- Integração fácil no sistema

O módulo infravermelho térmico da câmera de GAVIN615B é amplamente utilizado muitas áreas tais como o sistema de vigilância remoto, o sistema do realce da visão do voo, a carga útil etc. do Multi-sensor.

1. Que é imagiologia térmica infravermelha?

Na natureza, todos os objetos cuja a temperatura é mais alta do que absoluta zeram (- ℃ 273) podem irradiar os raios infravermelhos. Usando o detector infravermelho da câmera para medir a diferença entre o alvo própria da temperatura da radiação infravermelha e o fundo, você pode obter as imagens infravermelhas diferentes, que são chamadas igualmente imagens térmicas.

2. Como fazem os detectores infravermelhos trabalho?

A radiação infravermelha que se emitiu pelo alvo incorpora a escala de detecção do detector térmico, a seguir do detector infravermelho converte o sinal da radiação da intensidade diferente no sinal elétrico correspondente, e então através da amplificação e do vídeo que processam, formulários a imagem infravermelha que pode ser observada pelos olhos nus.

3. Que são as vantagens de detectores infravermelhos de refrigeração?

O detector plano focal infravermelho de refrigeração opera-se em uma baixa temperatura que seja fornecida por um refrigerador do vaso Dewar do detector (ddc). Tem a sensibilidade alta e pode distinguir uma diferença mais sutil da temperatura do que detector infravermelho uncooled. Pode detectar, identificar e reconhecer objetos em uma longa distância mesma que seja mais de dez quilômetros afastado. A estrutura do detector de refrigeração é muito complexa que resultados em um custo relativamente alto do que detector uncooled.
