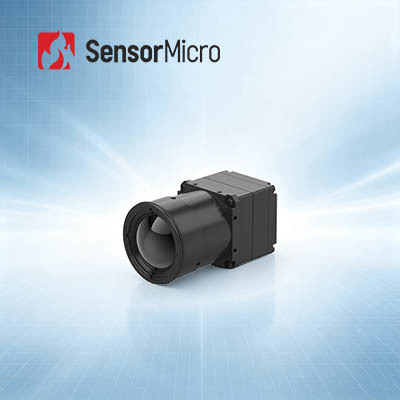

1280x1024 / 12µm Módulo de Câmera Térmica Infravermelha Radiométrica LWIR Não Resfriado
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | MOEDA1212R |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 1280x1024/12μm | Taxa de quadros | 30Hz |
|---|---|---|---|
| NETD | ≤40mK/F1.0/25℃ | Faixa Espectral | 8~14μm |
| Consumo típico de energia | 1.0W | Tensão de alimentação | 4.5~5.5V |
| Destacar | Módulo infravermelho radiométrico da câmera,Módulo infravermelho da câmera Uncooled |
||
Descrição de produto
1280x1024 / 12µm Câmera Térmica Infravermelha Radiométrica LWIR Não Resfriada
Visão Geral do Produto
O núcleo da câmera infravermelha COIN1212R possui um detector infravermelho de megapixel 1280*1024/12µm não resfriado, integrado com circuitos avançados de processamento de sinal e algoritmos de medição de temperatura. Ele suporta protocolos de comunicação serial amplamente adotados e oferece uma variedade de interfaces de saída de vídeo, juntamente com uma gama completa de opções de lentes ópticas.
Capaz de detectar rapidamente diferenças de temperatura e entregar imagens térmicas claras e dados de temperatura precisos, ele simplifica significativamente o desenvolvimento secundário de sistemas de medição de temperatura. Isso o torna uma solução de integração de imagem térmica tudo-em-um para aplicações em monitoramento inteligente, manufatura de ponta, controle de processos, pesquisa científica e outras aplicações de imagem térmica de ponta.
É amplamente utilizado em áreas como Manutenção Preditiva, Petroquímica Metalúrgica, Visão Computacional, Inspeção de Edifícios, Nova Energia, Tráfego Ferroviário e outras indústrias.
Principais Características
- Imagem de Alta Definição, Detecção Precisa
- A detecção de alta definição de megapixel permite a medição de temperatura infravermelha em visões mais amplas e áreas maiores
- Ao monitorar pequenas variações de temperatura, mais detalhes térmicos do alvo são claramente revelados
- Completo e Eficiente
- Desenvolvido com um detector infravermelho não resfriado de grande formato de ponta
- Integrado com múltiplos algoritmos avançados de processamento de imagem para aprimorar a qualidade da imagem
- Precisão de medição de temperatura de até ±3°C ou ±3%, suportando faixas de -20°C a 150°C e 0 a 550°C, com extensões personalizáveis
- Múltiplas Configurações, Integração Rápida
- Suporta vários modos de saída de imagem, incluindo DVP e BT.1120
- Saída de dados de imagem RAW/YUV com controle de porta serial
Especificações do Produto
| Modelo | COIN1212R |
|---|---|
| Indicadores do Detector IR | |
| Material Sensível | VOx |
| Resolução | 1280*1024 |
| Tamanho do Pixel | 12µm |
| Resposta Espectral | 8µm ~ 14µm |
| NETD Típico | ≤40mK/F1.0/25℃ |
| Processamento de Imagem | |
| Taxa de Quadros Digital | 30Hz |
| Tempo de Inicialização | 6s |
| Vídeo Analógico | / |
| Vídeo Digital | RAW/YUV422/TMP |
| Algoritmo de Imagem | Correção de Não Uniformidade (NUC) Redução de Ruído 3D (3DNR) Supressão de Ruído 2D (DNS) Compressão de Faixa Dinâmica (DRC) Realce de Bordas (EE) |
| Exibição de Imagem | 10 Tipos (Branco Quente/Lava/Vermelho Ferro/Ferro Quente/Médico/Ártico/Arco-íris 1/Arco-íris 2/Tonalidade/Preto Quente) |
| Software para PC | |
| Software ICC | Controle do Módulo e Exibição de Vídeo |
| Elétrico | |
| Interface Externa Padrão | 50 pinos: DF40C-50DP-0.4V(51), (HRS, Macho) |
| Placa de Extensão | USB3.0 |
| Interface de Comunicação | TTL-232 |
| Interface de Vídeo Digital | DVP16/BT.1120/MIPI |
| Tensão de Alimentação | 4.5~5.5V |
| Consumo de Energia Típico | 1.0W |
| Medição de Temperatura | |
| Temperatura de Operação | -10℃~+50℃ |
| Faixa de Medição de Temperatura | -20℃~150℃, 0℃~550℃; Suporta Personalização e Expansão |
| Precisão de Medição de Temperatura | Maior de ±2℃ / ±2% |
| Medição de Temperatura Parcial | Suporta saída do valor máximo, mínimo e médio das áreas de medição de temperatura |
| SDK | Android/Windows/Linux; Realiza Análise de Fluxo de Vídeo e Conversão de Cinza para Temperatura |
| Mecânico | |
| Tamanho do Núcleo Nu (mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| Peso do Núcleo Nu (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| Adaptabilidade Ambiental | |
| Temperatura de Operação | -40℃~+70℃ |
| Temperatura de Armazenamento | -45℃~+85℃ |
| Umidade | 5%~95%, sem condensação |
| Vibração | 5.35grms, Vibração Aleatória, 3 eixos |
| Impacto | Onda Semicosenoidal, 40g/11ms, Direção de Impacto 3 Eixos, 6 Direções |
| Certificação | ROHS2.0/REACH |
| Lente Óptica | |
| Lente Óptica | Atermal de Foco Fixo: 14mm/19mm/24mm |
| Nível de Proteção | IP67 (Lente Frontal) |
Aplicações Industriais
- Inspeção de Energia Elétrica
- Visão Computacional
- Segurança e Monitoramento de HVAC de Edifícios
- Exterior
- Combate a Incêndios e Resgate
- Aplicação da Lei e Resgate
Benefícios do Produto
Portfólio de Produtos Diverso
Uma ampla gama de formatos de produtos, incluindo detectores infravermelhos, núcleos de câmera e módulos para atender a vários requisitos de integração.
Rica Variedade de Produtos
Múltiplas resoluções de matriz, tamanhos de pixel, bandas de onda e combinações de opções de lentes proporcionam maior flexibilidade para diversas aplicações.
Desempenho Excepcional
Imagem clara, tamanho compacto, baixo consumo de energia, alta sensibilidade e forte confiabilidade — projetado para ter desempenho sob uma ampla gama de desafios ambientais.
Fácil Integração
Múltiplas opções de interface tornam a integração simples e permitem o desenvolvimento rápido em múltiplos campos de aplicação.
Perguntas Frequentes
O que é imagem térmica infravermelha?
A imagem térmica infravermelha é um método que utiliza radiação infravermelha e energia térmica para coletar informações sobre objetos. De acordo com a diferença de radiação entre o objeto e o ambiente de fundo e a diferença de radiação de cada parte do próprio objeto, a imagem térmica infravermelha pode mostrar a flutuação da radiação de cada parte da cena, mostrando assim as características da cena.
Qual é a vantagem da imagem térmica infravermelha?
- Ver através da escuridão total
- Identificação sob camuflagem
- Detecção de longo alcance
- Detecção de distribuição de calor
- Medição de temperatura sem contato
- Consciência de ocupação
Quais são as aplicações da imagem térmica infravermelha?
A medição de temperatura e a imagem em todas as condições climáticas são duas funções básicas da tecnologia de imagem térmica infravermelha. Produtos desenvolvidos com base nessas duas tecnologias são amplamente utilizados em eletricidade, segurança e monitoramento, fabricação industrial, pesquisa científica, tratamento médico e outros campos tradicionais.
