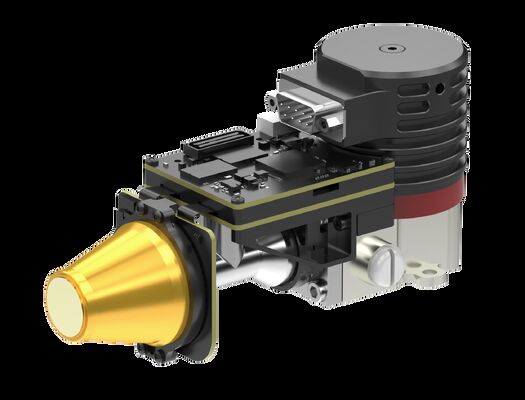

A integração rápida refrigerou o pixel mega 1280x1024 do núcleo EYAS1212 da câmera do IR/12μm

  • Fast Integration Cooled IR Camera Core EYAS1212 Mega Pixel 1280x1024 / 12μm
Lugar de origem Província de Wuhan, Hubei, China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo EYAS1212
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento L/C,T/T
Detalhes do produto
Resolução 1280x1024 Distância entre pixels 12μm
NETD ≤20mK Faixa Espectral 3,7 ~ 4,8 μm MW
Tamanho 149x58,5x71mm Taxa de quadros 1 ~ 100 Hz ajustável
Destacar

Core da câmara IR 1280x1024

,

Núcleo de câmara IR resfriado

,

EYAS1212 Núcleo de câmara IR resfriado
Deixe um recado
Descrição de produto
Núcleo térmico refrigerado EYAS1212



EYAS1212 Mega Pixel 1280x1024 / 12μm MCT MWIR Módulo infravermelho resfriado para integração rápida



Descrição do produto



EYAS1212 é um módulo infravermelho resfriado analógico-digital de alta resolução baseado em formatos 1280x1024 com passo de 12μm IR FPA.



Este módulo AD inclui uma placa de proximidade que fornece a temporização do FPA e as fontes de alimentação sensíveis. Além disso, a interface Camera Link produz dados brutos de 16 bits, o que simplifica muito a integração do detector ao sistema.



Portanto, o módulo EYAS1212 AD torna mais fácil para os clientes OEM realizar testes de aceitação rápidos no detector infravermelho resfriado C1212M 1280x1024 / 12μm, iniciar o rápido desenvolvimento secundário e encurtar o período de desenvolvimento de módulos infravermelhos resfriados ou câmeras térmicas infravermelhas completas ou sistemas baseados em detectores infravermelhos resfriados.



SensorMicro é um fornecedor de sensores detectores infravermelhos e núcleos de câmeras térmicas OEM. Temos mais de 10 anos de experiência nas indústrias de imagens térmicas infravermelhas. Temos uma equipe profissional de serviço pós-venda para fornecer aos clientes uma resposta profissional. Para qualquer dúvida ou problema, entre em contato conosco a qualquer momento, estaremos na primeira vez para você responder.



Principais recursos



- Fácil de desenvolver e integrar

Saída de interface Cameralink Dados brutos de 16 bits, controle de porta serial

- Estrutura integrada, as dimensões são consistentes com o detector

- Fonte única de 5V

- Capaz de capturar alvos móveis de alta velocidade



Especificações do produto



Modelo EYAS1212
Desempenho do detector IR
Resolução 1280x1024
Distância entre pixels 12μm
Cryocooler RS058F
Faixa Espectral 3,7μm~4,8μm MW
Tempo de resfriamento (25°C) ≤6min
NETD ideal (20°C) ≤20mK
Modo de trabalho
Taxa de quadros 1 ~ 100 Hz ajustável
Modo de trabalho Instantâneo; Modo de Integração ITR/IWR; Modo Windows; Anti-floração
Especificação Elétrica
Interface externa padrão QSH 60 pinos
Vídeo digital Cameralink: saída de dados brutos de 16 bits
Sincronização Externa CC1: Sincronização Externa INT/Quadro; CC2: Sincronização Externa MC
Comunicação Porta serial Cameralink: TFG+/-, TC+/-; 9600bps
Fonte de energia Painel de imagem de 1 canal: 5V
Cryocooler de 1 canal: 24V
Consumo de energia estável 9W
Dimensão (mm) 149×58,5×71
Peso ≤680g
Temperatura de trabalho -40°C ~ +60°C
Magnitude de vibração Vibração: Transporte de alta velocidade montado em veículo GJB
Choque: onda semi-senoidal, 40g 11 ms, 3 eixos 6 direções 3 vezes cada



Aplicações Industriais



O módulo de imagem térmica EYAS1212 é amplamente utilizado em muitas áreas, como sistema de monitoramento remoto, sistema de aprimoramento de visão de vôo, carga útil multisensor, etc.



A integração rápida refrigerou o pixel mega 1280x1024 do núcleo EYAS1212 da câmera do IR/12μm



Nossa forma de atendimento



Pré-vendas

Análise de Requisitos

Avaliação de cenário

Seleção de Produtos

Soluções Personalizadas



Implantação

Entrega rápida

Integração e testes de sistemas

Treinamento Técnico

Orientação de aplicação



Pós-venda

Diagnóstico Remoto

Serviço de garantia

Atualizações de firmware



Perguntas frequentes



1. Quais são as características do detector de plano focal infravermelho resfriado e não resfriado?

Os detectores de plano focal infravermelho podem ser divididos em detector de plano focal infravermelho resfriado e detector de plano focal infravermelho não resfriado. O detector infravermelho resfriado funciona em um ambiente de vácuo de baixa temperatura com alta sensibilidade e pode distinguir diferenças de temperatura mais sutis, enquanto o detector de plano focal infravermelho não resfriado não precisa de um ambiente criogênico e pode funcionar em temperatura ambiente.



2. Para que podem ser utilizadas as imagens infravermelhas?

-Visão noturna

-Pesquisa e resgate

-Teste não destrutivo

-Prevenção contra a epidemia

-Termografia

-Segurança e monitoramento

-Combate a incêndios

…



3. O que é detector MCT/HgCdTe?

MCT, também chamado de HgCdTe, refere-se a Mercúrio-Cádmio-Telureto, que é um composto químico de telureto de cádmio (CdTe) e telureto de mercúrio (HgTe) e um material comum em fotodetectores. O detector MCT/HgCdTe é um detector fotocondutor que opera em ambiente criogênico e pode detectar radiação infravermelha. É mais sensível que os sensores térmicos.
