640x512 15μm 220Hz Detector de infravermelho resfriado LWIR T2SL Detector de infravermelho para segurança

Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo C615S
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Tecnologia Infravermelho Faixa Espectral 7,7~9,4 (PV)
Material T2SL Tamanho 148x58,5x71mm
Resolução 640x512/15μm Máx. Taxa de quadros 220 Hz
Destacar

A sensibilidade alta LWIR refrigerou o detector infravermelho

,

A aplicação LWIR da segurança refrigerou o detector infravermelho

,

Câmara de segurança RS058 térmica

Deixe um recado
Descrição de produto
Visão Geral do Produto

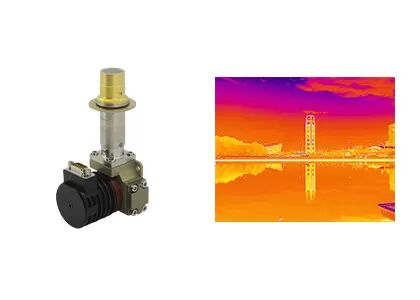

O detector infravermelho resfriado C615S LWIR apresenta uma resolução de 640×512 com um passo de pixel de 15µm. Ele é construído com a tecnologia líder mundial Type II Superlattice (T2SL), que permite capacidade de produção em massa e, em última análise, beneficia os usuários com um preço mais acessível sem comprometer o desempenho. O tamanho e a interface padrão da indústria permitem que os integradores mudem para a tecnologia T2SL mais avançada e se beneficiem dela sem mais investimentos em P&D.

Com resolução de 640×512 e um passo de pixel reduzido de 15µm, o C615S oferece imagens claras e desempenho superior. Ele apresenta a tecnologia mais avançada, alta eficiência quântica, alta taxa de quadros, alta sensibilidade, baixo ruído e excelente não uniformidade.

Sem medo de interferência, o detector infravermelho de super-rede C615S LWIR é adequado para detecção de alvos em fundos complexos, como navios no mar em cenas com reflexo de luz na superfície da água, aeronaves contra céus nublados e ambientes desafiadores semelhantes.

Principais Características
Detecção de Onda Longa, Imune a Interferências
  • Forte capacidade de penetração em areia e poeira, adaptável a ambientes complexos
  • Não afetado pelo brilho sob forte luz solar ou em superfícies de água
  • Capacidade aprimorada de detectar objetos de baixa temperatura
Tecnologia T2SL para Liderar as Tendências da Indústria
  • Maior eficiência quântica com sensibilidade superior
  • Baixo ruído e excelente não uniformidade
Alta Versatilidade, Fornecimento Estável
  • Número F personalizável
  • Qualidade consistente na produção em massa
Especificações do Produto
ModeloDetector Infravermelho Resfriado C615S LWIR
Material SensívelT2SL
Resolução640×512
Tamanho do Pixel15µm
Resposta Espectral7.7µm±0.2µm~9.4µm±0.3µm
Modo de OperaçãoSnapshot; Modos de Integração ITR/Interlace & Binning; Modo Windows; Anti-blooming
Capacidade de CargaITR: 12.22Me-/6.67Me-
Interlace & binning: 24.44Me-/13.33Me-
Faixa DinâmicaITR: ≥76dB
Interlace & binning: ≥77dB
Canal de Saída4; Até 22.5MHz por Saída
Taxa Máx. de Quadros220Hz
NETD Típico25mK (F2 ITR)
22mK (F2 Interlace & binning)
Taxa Efetiva de Pixels≥99.5%
Não Uniformidade de Resposta≤8%
Criorefrigerador ConfigurávelRS058F
Consumo de Energia Estável (23℃)≤8W
Consumo Máx. de Energia (71℃)≤20W
Fonte de Alimentação24V DC
Tempo de Resfriamento (23℃)≤5min30s
Tamanho Máximo (mm)148×58.5×71
Peso (g)≤570
Temperatura de Operação-45℃~+71℃
Aplicações Industriais

O sensor IR resfriado C615S LWIR é amplamente utilizado em muitas áreas, como testes não destrutivos (NDT), monitoramento ambiental, vigilância de longo alcance, pesquisa científica e muito mais.

Seu Parceiro Confiável em Detecção Infravermelha
  • Profundo Conhecimento Técnico Com muitos anos de experiência em pesquisa, desenvolvimento e aplicação de tecnologia de sensores infravermelhos, construímos fortes capacidades em design de chips, fabricação de wafers, embalagem e teste, bem como integração de sistemas. Nossa base sólida nos permite entregar continuamente produtos inovadores e confiáveis que atendem às demandas em evolução do mercado.
  • Foco em Inovação e Implementação Prática em Detecção Infravermelha Estamos comprometidos em impulsionar avanços tecnológicos em imagens térmicas, constantemente expandindo os limites em NETD, SWaP e temperatura de operação. Nossos produtos lideram consistentemente em aplicações em segurança, monitoramento industrial, sistemas inteligentes e muito mais.
  • Portfólio de Produtos Diversificado Apoiados por P&D independente e múltiplos caminhos técnicos, oferecemos uma gama abrangente de componentes de detecção infravermelha – resfriados e não resfriados – fornecendo soluções personalizadas para uma ampla variedade de indústrias.
  • Validação Rigorosa de Confiabilidade Garante Garantia de Qualidade Apoiados por um robusto sistema de gestão de qualidade, nossos produtos passam por múltiplos procedimentos de teste durante a produção para garantir estabilidade e confiabilidade a longo prazo.
  • Suporte Técnico Profissional e Serviços de Desenvolvimento Conjunto Nossa equipe de engenharia trabalha em estreita colaboração com as equipes de P&D e produto dos clientes para acelerar a integração do sistema, melhorar a eficiência e reduzir o tempo de lançamento no mercado. Seu sucesso é nossa missão compartilhada.
Perguntas Frequentes
1. O que é um detector infravermelho / sensor de imagem térmica?

As ondas infravermelhas não podem ser vistas pelo olho humano. Um detector infravermelho / sensor de imagem térmica é um dispositivo óptico-elétrico que reage à radiação infravermelha e energia térmica, converte-a em um sinal elétrico e, em seguida, emite imagens térmicas visíveis.

2. O que é WLP?

WLP refere-se à embalagem em nível de wafer. É o processo de completar a embalagem de alto vácuo diretamente em todo o wafer MEMS, em seguida, riscar e cortar para fazer um único sensor infravermelho. Juntamente com embalagens metálicas e cerâmicas, estes são os três principais formatos de embalagem para detectores infravermelhos não resfriados.

3. Qual é a vantagem do WLP?

Os detectores IR WLP são especialmente projetados para atender aos requisitos de miniaturização e baixo custo da aplicação da tecnologia infravermelha no mercado de eletrônicos de consumo. Agora oferecemos uma variedade de soluções de módulos infravermelhos WLP para impulsionar novas aplicações em mercados emergentes.
