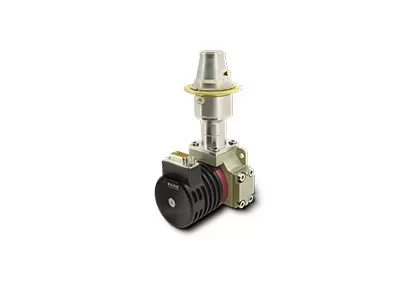

Compacto 640x512/15μm Dewar Cooler Assembly Refrigerado Detector de infravermelho para integração rápida
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | C615H |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Refrigerador criogênico | LS711H/RS028 | Resolução | 640x512/15μm |
|---|---|---|---|
| Temperatura operacional | -45℃~+71℃ | Máx. Taxa de quadros | 100 Hz |
| NETD | 20mK(F2/F4) | Faixa Espectral | 3,7 ~ 4,8 μm MW |
| Destacar | Detector infravermelho 320x256 de MCT,Detector infravermelho rápido da integração MCT,MWIR integrou um conjunto mais fresco do vaso Dewar |
||
Descrição de produto
Descrição do Produto
Projetado para sistemas de imagem térmica compactos de próxima geração, o detector infravermelho resfriado C615H HOT utiliza a tecnologia de sensor Type-II Superlattice e mecânica linear de criorefrigerador. Equipado com um array de plano focal de 640 × 512, pixel de 15 μm operando a 150 K, ele equilibra qualidade de imagem de ponta com benefícios notáveis de SWaP.
O dewar miniaturizado (φ33 × 37,5 × 70 mm) e o criorefrigerador (φ26 × 55,8 mm) simplificam a integração mecânica. Com apenas 235 g e 3 W de potência estável, juntamente com resfriamento rápido de 2,5 minutos e MTTF ≥25.000 horas, ele oferece alta confiabilidade e reduz os custos de manutenção contínua para soluções de imagem térmica finais.
Principais Características
Design Otimizado para SWaP
- Tamanho do Dewar: φ33 × 37,5 × 70 mm; Criorefrigerador: φ26 × 55,8 mm, permitindo integração flexível
- Peso reduzido para 235 g; consumo de energia estável reduzido para 3 W
Resfriamento Rápido, Inicialização Rápida
- Tempo de resfriamento de até 2,5 minutos
Vida Útil Prolongada, Operação Eficiente
- MTTF ≥ 25.000 h
Especificações do Produto
| Parâmetro | Especificação |
|---|---|
| Modelo | C615H |
| Material Sensível | T2SL |
| Resolução | 640 × 512 |
| Tamanho do Pixel | 15 μm |
| Resposta Espectral | 3,7 ± 0,2 μm ~ 4,8 ± 0,2 μm |
| NETD Típico | 20 mK (F2/F4) |
| Taxa Máx. de Quadros | 100 Hz |
| Taxa Efetiva de Pixels | ≥ 99,76% |
| Não Uniformidade de Resposta | ≤ 8% |
| Temperatura de Operação | -45 ℃ ~ +71 ℃ |
| Criorefrigerador | LS711H | RS028 |
| Tempo de Resfriamento (23 ℃) | ≤ 3 min | ≤ 2,5 min |
| Consumo Máx. de Energia (71 ℃) | ≤ 12 W | ≤ 12 W |
| Consumo de Energia Estável (23 ℃) | ≤ 3 W | ≤ 3,5 W |
| Tamanho (mm) | Criorefrigerador: φ26 × 55,8 | 86 × 43 × 57 Dewar: 33 × 37,5 × 70 |
| Peso (g) | ≤ 235 | ≤ 250 |
Aplicações Industriais
O detector infravermelho resfriado criogenicamente C615H MWIR é amplamente utilizado em muitas áreas, como END, Monitoramento Ambiental, Vigilância de Longo Alcance, Pesquisa Científica e muito mais.
Sobre Nós
Como um fabricante e provedor de serviços líder mundial de detectores infravermelhos, a SensorMicro possui anos de profunda experiência em soluções de imagem térmica infravermelha. Guiados pela filosofia central de "SensorMicro, Sense More" e impulsionados pelas necessidades do usuário, nos dedicamos a desbloquear todo o potencial da tecnologia infravermelha, entregando produtos de alto desempenho e serviços profissionais a clientes em todo o mundo.
Perguntas Frequentes
1. O que é termografia infravermelha?
A termografia é uma tecnologia nova e eficaz de método de diagnóstico não invasivo baseado na detecção da temperatura da superfície do objeto. A radiação infravermelha (IR) emitida por um objeto é registrada e visualizada na forma de um mapa de distribuição de temperatura.
2. Para que pode ser usada a termografia infravermelha?
A imagem térmica infravermelha pode ser usada para realizar inspeções domiciliares, determinar defeitos estruturais, falhas elétricas, falhas mecânicas, alterações fisiológicas em pessoas e animais, e muito mais.
3. Quais são as vantagens da termografia infravermelha?
- Para testes não destrutivos, é simples de testar e rápido de responder sem danos, o que resulta em economia de custos, aumento da eficiência de trabalho e redução de mão de obra e depreciação de equipamentos.
- Para termografia médica, é muito eficiente encontrar problemas ocultos no corpo humano — 100% seguro, sem radiação e dor, tornando-o uma ferramenta ideal para triagem de saúde precoce.
