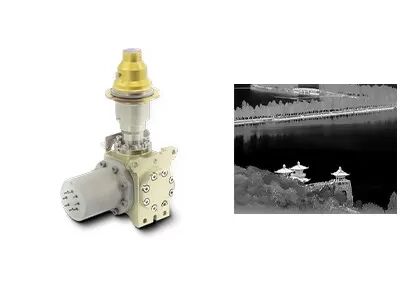

Design flexível MWIR detector IR resfriado 640x512/15μm Dewar Cooler Assembly integrado para fácil integração

Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo C615M
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Faixa Espectral8~14μm 3,7 ~ 4,8 μm MW Tecnologia Imagem térmica infravermelha
Temperatura de operação -45℃~+71℃ Resolução 640x512/15μm
Máx. Taxa de quadros 120Hz NETD 16mK (F2); 18mK (F4)
Destacar

Detector de imagem térmica refrigerado

,

Detetor de radiação MWIR resfriado 640x512

,

15um Dewar Cooler Integrado

Deixe um recado
Descrição de produto
Visão Geral do Produto

O C615M MWIR é um detector infravermelho resfriado de HgCdTe (MCT) de alto desempenho desenvolvido pela SensorMicro. Apresentando a especificação amplamente adotada de 640×512 / 15 µm, ele é projetado para uma ampla gama de aplicações, incluindo sistemas de vigilância de longo alcance, imageadores térmicos portáteis e câmeras de detecção de vazamento de gás.

A configuração C615M RS058 é intercambiável com a maioria dos produtos mainstream do tipo Scorpio quando equipada com o cooler Stirling integrado RS058. O design do dewar, as dimensões do cooler e as interfaces mecânicas/elétricas são quase idênticas, permitindo que os integradores de câmeras simplesmente substituam sua contraparte defeituosa existente pelo C615M RS058 e prossigam com a configuração interna — sem necessidade de redesenho.

Principais Características
Qualidade de Imagem Nítida
  • Excelente uniformidade de imagem com taxa de pixels efetivos >99,5%
  • FPA amplamente adotado oferecendo desempenho de imagem claro e suave
Alta Versatilidade e Fornecimento Confiável
  • Interfaces padronizadas com intercambialidade plug-and-play
  • Produção em massa com forte consistência e entrega estável
Configuração Flexível para Suas Próprias Necessidades
  • Opções personalizáveis para faixa de resposta espectral, número F e interface de montagem
  • Múltiplos tipos de criocoolers disponíveis para atender a vários requisitos de aplicação
Especificações do Produto
Modelo Detector Infravermelho Resfriado C615M MWIR
Material Sensível MCT
Resolução 640×512
Tamanho do Pixel 15 µm
Resposta Espectral 3,7 µm ± 0,2 µm a 4,8 µm ± 0,2 µm
Modo de Operação Snapshot; Modos de Integração ITR/IWR; Modo Janela; Anti-blooming
Capacidade de Carga 6,36 Me⁻ (ITR), 4,99 Me⁻ (IWR)
Faixa Dinâmica ≥ 75 dB
Canal de Saída 4; até 10 MHz por saída
Taxa Máx. de Quadros 120 Hz
NETD Típico F2: 16 mK; F4: 18 mK
Taxa de Pixel Efetivo ≥ 99,76%
Não Uniformidade de Resposta ≤ 8%
Criocooler Configurável RS058 | RS046 | LS734
Tipo de Criocooler Criocooler Stirling Rotativo | Criocooler Stirling Rotativo | Criocooler Stirling Linear
Consumo de Energia Estável (23°C) ≤ 6 W | ≤ 5 W | ≤ 10 W
Consumo Máx. de Energia (71°C) ≤ 12 W | ≤ 11 W | ≤ 45 W
Fonte de Alimentação 24 V CC | 32 V CC | 24 V CC
Tempo de Resfriamento (23°C) ≤ 6 min | ≤ 5 min 30 s | ≤ 4 min
Tamanho Máximo (mm) 145×58,5×71 | 120×46,5×81,5 | Compressor: Φ46×122; Dewar: Φ40×114
Peso (g) ≤ 600 | ≤ 350 | ≤ 1200
Temperatura de Operação -45°C a +71°C
Aplicações Industriais

O detector infravermelho resfriado criogenicamente C615M MWIR é amplamente utilizado em vários campos, incluindo:

  • Testes Não Destrutivos (TND)
  • Monitoramento Ambiental
  • Vigilância de Longo Alcance
  • Pesquisa Científica
Sobre a SensorMicro

Com foco em tecnologia de imagem térmica infravermelha, a SensorMicro é especializada em fornecer um portfólio abrangente de produtos principais, incluindo detectores infravermelhos resfriados e não resfriados de alto desempenho, módulos térmicos e núcleos infravermelhos. Esses produtos servem como os "olhos" da percepção térmica, capacitando uma ampla gama de indústrias com soluções infravermelhas confiáveis e eficientes.

Perguntas Frequentes
1. O que é imagem térmica infravermelha?

A imagem térmica infravermelha é um método que utiliza radiação infravermelha e energia térmica para coletar informações sobre objetos. Ela converte a radiação infravermelha invisível em uma imagem térmica infravermelha visível que mostra a distribuição de temperatura da superfície do alvo. Objetos diferentes — e até mesmo partes diferentes do mesmo objeto — têm diferentes habilidades de radiação e forças de reflexão infravermelha.

2. Para que pode ser usada a imagem infravermelha?
  • Visão noturna
  • Busca e resgate
  • Testes não destrutivos
  • Prevenção de epidemias
  • Termografia
  • Segurança e monitoramento
  • Combate a incêndios
  • E muitos outros...
3. O que é um módulo de imagem térmica?

Um módulo de imagem térmica geralmente consiste em um detector infravermelho, uma lente infravermelha e eletrônicos de hardware com software e algoritmos embarcados. É a unidade mínima de um dispositivo de imagem térmica.
