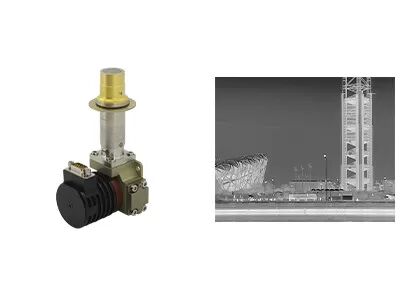

Detector infravermelho resfriado T2SL LWIR com resolução 640x512 e pixel pitch de 15µm para vigilância de longo alcance

  • 640x512 Resolution 15μm Pixel Pitch T2SL Technology LWIR Cooled Infrared Detector for Long Range Surveillance
  • 640x512 Resolution 15μm Pixel Pitch T2SL Technology LWIR Cooled Infrared Detector for Long Range Surveillance
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo C615S
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
NETD 22 mil; 25mK Tecnologia Infravermelho
Resolução 640x512/15μm Faixa Espectral 7,7~9,4 (PV)
Material T2SL Tamanho 148x58,5x71mm
Destacar

Detector Infravermelho Resfriado LWIR 640x512

,

Detector Infravermelho Resfriado para Aplicação de Segurança 15um

,

Conjunto de Cooler Dewar Integrado LWIR
Deixe um recado
Descrição de produto
Visão Geral do Produto

O detector infravermelho resfriado C615S LWIR apresenta uma resolução de 640*512 com um passo de pixel de 15µm. Ele é construído com a tecnologia líder mundial Type II Superlattice (T2SL), que permite capacidade de produção em massa e, em última análise, beneficia os usuários com um preço mais acessível sem comprometer o desempenho. O tamanho e a interface padrão da indústria permitem que os clientes mudem e se beneficiem da tecnologia T2SL mais avançada sem investimento adicional em P&D.

Sem medo de interferência, o detector de supermalha C615S LWIR é adequado para detecção de alvos em fundos complexos, como navios no mar em cenas com reflexo de luz na superfície da água, aeronaves contra céus nublados e ambientes desafiadores semelhantes.

Principais Características
Detecção de Onda Longa, Imune a Interferências
  • Forte capacidade de penetração em areia e poeira, adaptável a ambientes complexos
  • Não afetado pelo brilho sob forte luz solar ou em superfícies de água
  • Capacidade aprimorada para detectar objetos de baixa temperatura
Tecnologia T2SL para Liderar as Tendências da Indústria
  • Maior eficiência quântica com sensibilidade superior
  • Baixo ruído e excelente não uniformidade
Alta Versatilidade, Fornecimento Estável
  • F-number personalizável
  • Qualidade consistente na produção em massa
Especificações do Produto
Modelo C615S
Material Sensível T2SL
Resolução 640*512
Tamanho do Pixel 15µm
Resposta Espectral 7.7µm±0.2µm～9.4µm±0.3µm
Modo de Operação Snapshot; Modos de Integração ITR/Interlace & Binning; Modo Windows; Anti-blooming
Capacidade de Carga ITR: 12.22Me-/6.67Me-
Interlace & binning: 24.44Me-/13.33Me-
Faixa Dinâmica ITR: ≥76dB
Interlace & binning: ≥77dB
Canal de Saída 4; Até 22.5MHz por Saída
Taxa Máx. de Quadros 220Hz
NETD Típico 25mK (F2 ITR)
22mK (F2 Interlace & binning)
Taxa de Pixel Efetiva ≥99.5%
Não Uniformidade de Resposta ≤8%
Criocooler Configurável RS058F
Consumo de Energia Estável (23℃) ≤8W
Consumo Máx. de Energia (71℃) ≤20W
Fonte de Alimentação 24V DC
Tempo de Resfriamento (23℃) ≤5min30s
Tamanho Máximo (mm) 148*58.5*71
Peso (g) ≤570
Temperatura de Operação -45℃～+71℃
Aplicações Industriais

O sensor IR resfriado C615S LWIR é amplamente utilizado em muitas áreas, incluindo testes não destrutivos (NDT), monitoramento ambiental, vigilância de longo alcance, pesquisa científica e muito mais.

Serviço Padronizado
  • Documentação Completa: Manuais do produto, guias de configuração e referências de seleção. Comece sem adivinhações.
  • Assistência de Desenvolvimento e Testes: Testes integrados de amostra, avaliação de desempenho e verificação de parâmetros facilitados.
  • Kit de Ferramentas Avançado para Desenvolvedores: SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
  • Suporte Técnico Remoto: Suporte 24/7 — resposta rápida e resolução oportuna para problemas críticos.
  • Garantia: Peças originais e adesão rigorosa ao processo para restaurar o desempenho ideal.
Perguntas Frequentes
1. Como funciona um microbolômetro de arranjo de plano focal não resfriado?

Utilizando o princípio do efeito térmico radiante infravermelho, o detector infravermelho não resfriado converte a energia da radiação infravermelha em energia térmica com um material de absorção infravermelha, fazendo com que a temperatura do material sensível aumente. Um certo parâmetro físico do material sensível muda de acordo e é convertido em um sinal elétrico ou sinal de luz visível através de um mecanismo de conversão projetado para realizar a detecção de objetos.

2. Qual é a vantagem de um microbolômetro VOx não resfriado?

Um detector de plano focal infravermelho não resfriado não requer um dispositivo Integrated Dewar Cooler Assembly (IDCA) e pode operar à temperatura ambiente. Ele oferece vantagens como inicialização rápida, baixo consumo de energia, tamanho pequeno, peso leve, longa vida útil e baixo custo. Embora a sensibilidade dos detectores de plano focal infravermelho não resfriados não seja tão boa quanto a dos detectores infravermelhos resfriados, anos de desenvolvimento fizeram com que sua relação custo-benefício fosse claramente superior aos detectores resfriados, oferecendo perspectivas de aplicação mais amplas.
