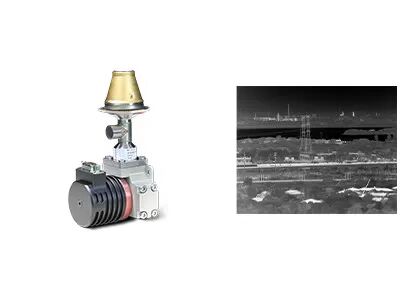

1280x1024 12μm Detector Infravermelho Integrado com Cooler Dewar de 18mK NETD

  • 1280x1024 12μm Integrated Dewar Cooler Assembly Cooled Infrared Detector with 18mK NETD
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo C1212M
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 1280x1024/12μm NETD 18mK (F2/F4)
Faixa Espectral 3,7 ~ 4,8 μm MW Máx. Taxa de quadros 100 Hz
Fonte de energia 24V CC Temperatura operacional -45℃~+71℃
Destacar

Detector FPA Resfriado de 12 Megapixels

,

Detector FPA Resfriado de 1280x1024

,

Detector FPA Resfriado de Alta Sensibilidade
Deixe um recado
Descrição de produto
Visão geral do produto

Com uma matriz de plano focal de 1280×1024 megapixels com um passo de pixel de 12μm amplamente adotado, o C1212M oferece quatro vezes a contagem de pixels dos detectores tradicionais de 640×512/15μm na mesma área alvo,resultando em um campo de visão mais amplo e detalhes mais ricos do alvoQuando combinado com ópticas de distância focal mais curta, obtém a mesma faixa de detecção, tornando-se uma escolha ideal para detecção de longo alcance e reconhecimento de imagem detalhado.

Principais características
Desempenho excepcional
  • 1280×1024 de alta definição para FOV mais amplo e distância mais longa
  • Dimensão de pixel de 12 μm para melhor resolução espacial
Imagem nítida e clara
  • Alta sensibilidade, NETD típica tão baixa quanto 18mK
  • Boa uniformidade, taxa de pixels efetiva > 99,5%
Projeto para aplicações específicas
  • F número pode ser personalizado
  • Fornecimento contínuo garantido
Especificações do produto
Modelo C1212M HD MWIR detector de infravermelho resfriado
Material sensível MCT
Resolução 1280×1024
Tamanho do pixel 12 μm
Resposta espectral 30,7 μm±0,2 μm 4,8 μm±0,2 μm
Modo de funcionamento Imagem instantânea; Modos de integração ITR/IWR; Modo Windows; Anti-blooming
Capacidade de carga 6.75Me-/4.8Me- ((ITR); 5.25Me-/3.3Me- ((IWR)
Faixa dinâmica Modo ITR ≥ 80 dB; Modo IWR ≥ 76 dB
Canal de saída 4 ou 8 canais; até 20 MHz por saída
Taxa de quadros máxima 100 Hz
NETD típico 18mK (F2/F4)
Taxa de pixels efetiva ≥ 99,5%
Não-uniformidade de resposta ≤ 8%
Criocolor configurável RS058F (Rotary Stirling Cryocooler)
Consumo de energia constante (23°C) ≤7W (RS058F)
Consumo máximo de energia (71°C) ≤17W (RS058F)
Fornecimento de energia 24 V DC
Tempo de arrefecimento (23°C) ≤6min (RS058F)
Tamanho máximo (mm) 149×58.5×71 (RS058F) ∙ Compressor Φ46×122, Dewar Φ55×119 (LS734)
Peso (g) ≤600 (RS058F)
Temperatura de funcionamento -45°C+71°C
Aplicações industriais

O detector infravermelho refrigerado criogênicamente MWIR C1212M é amplamente utilizado em muitas áreas, como NDT, monitoramento ambiental, vigilância de longo alcance, pesquisa científica e muito mais.

Nossas Vantagens

Durante o processo de vendas, a SensorMicro oferece um suporte técnico abrangente para integração e depuração de produtos.fornecimento de documentação técnica detalhada do produtoAsseguramos a integração suave dos nossos detectores infravermelhos, módulos térmicos e núcleos infravermelhos nos produtos finais dos clientes,encurtar o ciclo de I&D e melhorar a eficiência da produçãoPara projetos de grande escala ou complexos, também designamos gerentes de projeto dedicados para coordenar recursos, acompanhar o progresso do projeto e resolver quaisquer questões técnicas em tempo hábil.

Perguntas Frequentes
1O que é um detector infravermelho / sensor de imagem térmica?

As ondas infravermelhas não podem ser vistas com o olho humano.Conversão em sinal elétrico e posterior produção de imagens térmicas visíveis.

2- O que é a WLP?

WLP refere-se ao pacote de nível de wafer. É o processo de completar a embalagem de alto vácuo diretamente em toda a wafer MEMS, em seguida, escrever e cortar para fazer um único sensor infravermelho.Juntamente com embalagens metálicas e cerâmicas, são os 3 principais formatos de embalagem de detectores infravermelhos não arrefecidos.

3Qual é a vantagem da WLP?

Os detectores IR WLP são especialmente concebidos para satisfazer os requisitos de miniaturização e baixo custo na aplicação da tecnologia infravermelha ao mercado de electrónica de consumo.Estamos agora a oferecer uma variedade de soluções de módulos infravermelhos WLP para impulsionar mais novas aplicações em mercados emergentes.
