detecção de refrigeração 12μm da longa distância do núcleo do módulo da câmera de 1280x1024 IR
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xAlta definição | 1280X1024 | Passo do pixel | 12μm |
---|---|---|---|
Taxa de quadros | 50Hz/100Hz | NETD | ≤20mK |
TAMANHO | 165x86x107mm | Escala espectral | 3.7~4.8μm MW |
Realçar | 12um refrigerou o módulo da câmera do IR,1280x1024 refrigerou o módulo da câmera do IR,RS058F refrigerou o detector do Ir |

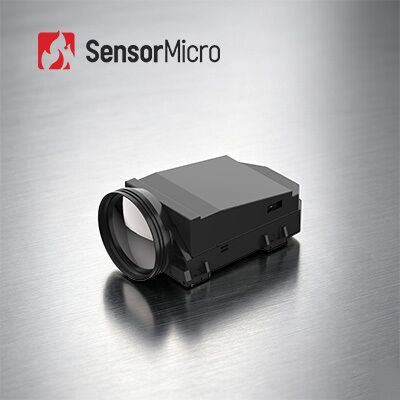

A detecção 1280x1024 da longa distância/12μm MWIR MCT refrigerou o módulo da câmera com lente zoom de 37.5~750mm
O módulo térmico de alta resolução da câmera GAVIN1212 integra o grande detector de refrigeração 1280x1024/12μm da disposição MWIR. Os vários algoritmos do processamento de imagens são encaixados na eletrônica GAVIN1212 às imagens infravermelhas do espaço livre da saída na escuridão total ou nas condições de mau tempo. Pode detectar e reconhecer riscos e ameaças no quando interurbano para apresentar mais detalhes do alvo na distância curto.
Com grande definição da disposição 1280x1024 pode realizar um campo de visão mais largo e fornecer mais detalhes da imagem. O foco mais curto da definição espacial reduzida da oferta do tamanho do pixel de 12µm melhor e da lente ótica do fósforo conseguir a mesma missão da escala. É escolha ideal para que o integrador de sistemas de EO-IR projete sua carga útil para aplicações transportadas por via aérea ou navio-carregadas.
Imagens de pixel mega
• definição 1280×1024 para o FOV mais largo e mais interurbano altos
• tamanho do pixel de 12μm para a melhor definição espacial
Qualidade clara afiada
• Boa uniformidade, pixel eficaz rate>99.5%
• Sensibilidade alta, NETD≤20mK
Integração rápida
• Relação de Cameralink do apoio, saída de dados da imagem de RAW/YUV
• As configurações óticas do vário zumbido contínuo são opcionais
Modelo | GAVIN1212 |
Desempenho do detector do IR | |
Definição | 1280x1024 |
Passo do pixel | 12μm |
Cryocooler | RS058F |
Escala espectral | 3.7μm~4.8μm MW |
Tempo refrigerando (20°C) | ≤8min |
NETD (20°C) | ≤20mK |
Processamento de imagens | |
Taxa de quadros | 50Hz/100Hz |
Escurecendo o modo | Linear/histograma/misturado |
Zumbido de Digitas | ×1/×2/×4 |
Sentido da imagem | Horizontalmente/verticalmente/diagonalmente aleta |
Algoritmo da imagem | NUC/AGC/IDE |
Especificação elétrica | |
Relação externo padrão | J30JZ 25pin; Relação especial da saída de HDMI |
Vídeo análogo | / |
Vídeo de Digitas | Saída de HDMI: YUV Saída de Cameralink: 16bit RAW/YUV |
Sincronização externo | Sincronização externo do quadro: Nível RS422 |
Uma comunicação | RS422, 115200bps |
Fonte de alimentação | 24V±1V |
Consumo de potência estável | 16W |
Dimensão (milímetros) | 165x86x107 |
Peso | ≤1600g |
Temperatura da operação | -40°C ~ +60°C |
Magnitude da vibração | Vibração: GJB Veículo-montou o transporte de alta velocidade Choque: onda do Metade-seno, 40g 11 Senhora, 3 sentido da linha central 6 3 vezes cada |
Lente ótica | |
Lente opcional | Zumbido contínuo: 37.5~750mm/F4 Zumbido fixo: 19mm/F2; 40mm/F2; 240mm/F2 |
O módulo infravermelho térmico da câmera GAVIN1212 é amplamente utilizado muitas áreas tais como o sistema de vigilância remoto, o sistema do realce da visão do voo, a carga útil etc. do Multi-sensor.
1. Que é a diferença entre detectores uncooled e de refrigeração do IR?
Há atualmente dois tipos dos sensores infravermelhos da imagiologia térmica no mercado, de refrigeração e uncooled.
O detector Uncooled do IR opera-se na temperatura ambiental. É baseado na indústria do semicondutor e assim geralmente pode ser fabricado no volume grande com tamanho pequeno e baixo custo. Os detectores Uncooled do IR são amplamente utilizados dispositivos portáteis/handheld/móveis.
Os detectores de refrigeração do IR são empacotados em uma unidade que os mantenha no extremamente - a baixa temperatura que será apoiada por um refrigerador do cryo. São muito mais grandes, mais caros e menos seguros do que os sensores uncooled, principalmente devido aos sistemas de refrigeração que complexos exigem. Contudo, os sistemas de refrigeração são incredibly sensíveis e trabalham geralmente com sistema ótico longo da distância focal para conseguir a missão da longa distância.
2. Que são as vantagens de detectores infravermelhos de refrigeração?
O detector plano focal infravermelho de refrigeração opera-se em uma baixa temperatura que seja fornecida por um refrigerador do vaso Dewar do detector (ddc). Tem a sensibilidade alta e pode distinguir uma diferença mais sutil da temperatura do que detector infravermelho uncooled. Pode detectar, identificar e reconhecer objetos em uma longa distância mesma que seja mais de dez quilômetros afastado. A estrutura do detector de refrigeração é muito complexa que resultados em um custo relativamente alto do que detector uncooled.
