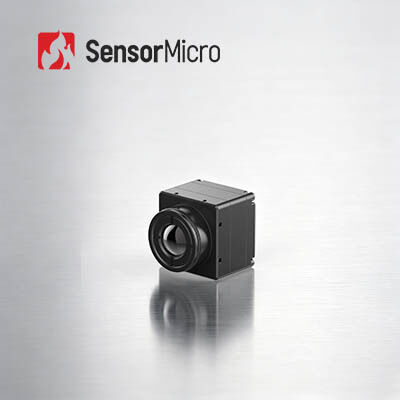

Módulo de Imagem Térmica LWIR VOx com Resolução 384x288 17μm Pitch Pixel e Consumo de Energia de 0,65W para Visão Industrial
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | COIN417RG3 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 384 x 288 | Consumo de energia | 0.65W |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Distância entre pixels | 12μm |
| NETD | ≤30mK | Taxa de quadros | 25Hz/30Hz/50Hz |
| Destacar | Módulo da imagiologia térmica do VOx de LWIR,Módulo 640x512 da imagiologia térmica,Módulo térmico infravermelho integrado da câmera |
||
Descrição de produto
LWIR VOx Modulo de Imagem Térmica 384x288/17μm para Visão Industrial
Visão geral do produto
O núcleo da câmara infravermelha COIN417RG3 para medição de temperatura possui um detector de infravermelhos não resfriado de 384*288/17μm e integra um componente de medição de temperatura em tempo real.Suporta uma ampla gama de temperaturas com uma precisão de ±3°C ou ±3%A sua concepção de ultra baixa potência e a sua compatibilidade com as interfaces industriais normais reduzem significativamente os custos de desenvolvimento e integração.O núcleo da câmara já está profundamente integrado no monitoramento da temperatura industrial, controlo de processos e aplicações de fabrico inteligentes, acelerando a implantação de sistemas termográficos infravermelhos.
Principais características
Características abrangentes, econômicas
- Desenvolvido com base em detectores IR não arrefecidos de baixo custo
- Integrado com algoritmos avançados de processamento de imagem para melhorar a qualidade da imagem
- Alta precisão de medição de temperatura até ±2°C ou ±2%, suportando faixas de temperatura de -20°C a 150°C e de 100°C a 550°C, personalizável para faixas mais longas
Extensão flexível, integração rápida
- Várias opções de lentes ópticas disponíveis para atender a várias necessidades de aplicação
- Suporta vários modos de saída, incluindo USB2.0/DVP/LVDS/BT.656
- Dados de imagem RAW/YUV de saída, com controlo de porta serial
Especificações do produto
| Modelo | COIN417RG3 |
| Indicadores de detectores IR | |
| Material sensível | VOx |
| Resolução | 384*288 |
| Tamanho do pixel | 17 μm |
| Resposta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤ 30mK |
| Processamento de imagem | |
| Taxa de quadros digitais | 25/30/50Hz |
| Tempo de arranque | 6s |
| Vídeo analógico | PAL/NTSC |
| Vídeo digital | RAW/YUV422 |
| Algoritmo de imagem | Correção de não-uniformidade (NUC) Redução do ruído 3D (3DNR) Supressão de ruído 2D (DNS) Compressão de faixa dinâmica (DRC) Reforço da borda (EE) |
| Exibição de imagem | 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente) |
| Software para PC | |
| Software ICC | Módulo de controlo e visor de vídeo |
| Eletrodomésticos | |
| Interface externa padrão | 50Pin: DF40C-50DP-0.4V ((51), (HRS,Male) |
| Tabela de extensão | USB3.0/USB2.0/VPC/USB2.0 e VPC |
| Interface de comunicação | TTL-232/USB2.0 |
| Interface de vídeo digital | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tensão de alimentação | 4.5~5.5V |
| Consumo típico de energia | 0.65W |
| Medição da temperatura | |
| Temperatura de funcionamento | -10°C~+50°C |
| Intervalo de medição da temperatura | -20°C~+150°C, 100°C~+550°C |
| Precisão da medição da temperatura | Maior que ±2°C / ±2% |
| Medição parcial da temperatura | Valores máximos, mínimos e médios da saída de suporte das áreas de medição de temperatura |
| SDK | Android/Windows/Linux; Análise de fluxo de vídeo e conversão de cinza para temperatura |
| Mecânico | |
| Tamanho do núcleo nu ((mm) | 25.4*25.4*16.5 |
| Peso do núcleo nu ((g) | 16.6±1 |
| Adaptabilidade ao ambiente | |
| Temperatura de funcionamento | -40°C~+70°C |
| Temperatura de armazenamento | -45°C~+85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | Vibração aleatória, 5,35 gramas, 3 eixos |
| Impacto | Meia onda senoidal, 40g/11ms, direção de impacto 3 eixos, 6 direções |
| Certificação | RoHS2.0/REACH |
| Lentes ópticas | |
| Lentes ópticas | Foco fixo Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm |
| Nível de protecção | IP67 ((Lente frontal) |
Aplicações industriais
O módulo de imagem térmica é aplicado ao campo da termografia, monitorização de segurança, cargas úteis, robôs, hardware inteligente, ADAS, combate a incêndios e resgate.
Sobre o SensorMicro
A SensorMicro foi fundada com uma crença simples, mas poderosa: a inovação deve servir às necessidades do mundo real.
O SensorMicro existe para capacitar as pessoas e os sistemas a verem para além da superfície, para os padrões, os problemas e as possibilidades que se encontram por baixo.
Ao transformar o calor invisível em realidade visível, ajudamos as indústrias a tomar decisões mais inteligentes, proteger o que é mais importante e navegar pela complexidade com clareza.
Atendendo à nossa insistência em ser auto-feito e cliente-primeiro tornou-se uma receita certa para o impulso da SensorMicro.Nós avançamos em todas as frentes, desde a segurança., combate a incêndios, inspecção industrial, cuidados médicos e visão artificial,a monitorização ambiental e aspectos-chave da neutralidade de carbono, e conectando os pontos da vida.
Somos mais do que uma empresa de tecnologia infravermelha, somos uma comunidade de pessoas comprometidas com a construção de um futuro sustentável, ético e centrado no homem.Cada pixel de inovação que criamos é uma promessa, para empoderar e servir.
Perguntas Frequentes
O que é termografia infravermelha?
A termografia é uma tecnologia nova e eficaz de método de diagnóstico não invasivo baseado na detecção da temperatura da superfície do objeto.A radiação infravermelha (IR) emitida por um objeto é registrada e visualizada sob a forma de um mapa de distribuição de temperatura.
Para que pode ser utilizada a termografia infravermelha?
A imagem térmica infravermelha pode ser usada para realizar inspeções domésticas, determinar defeitos estruturais, falhas elétricas, falhas mecânicas, alterações fisiológicas em pessoas e animais e muito mais.
Quais são as vantagens da termografia infravermelha?
Para o ensaio não destrutivo, é simples de testar e de resposta rápida sem danos, o que resulta em economia de custos, aumento da eficiência do trabalho, redução da depreciação da mão-de-obra e do equipamento.Para a termografia médica, é muito eficiente para encontrar os problemas ocultos no corpo humano, 100% seguro sem radiação e dor, que é uma ferramenta ideal para o rastreamento precoce da saúde.
