Módulo de câmera térmica LWIR livre de foco de passo de pixel de 12μm de resolução 256x192 para termografia

  • 256x192 Resolution 12μm Pixel Pitch Focus Free LWIR Thermal Camera Module for Thermography
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo TIMO212
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 256x192 Dados de saída 14 bits Raw
Faixa Espectral 8~14μm Distância entre pixels 12μm
Modo de foco Foco livre Taxa de quadros Termografia: 25 Hz, Imagem: 50 Hz
Destacar

Módulo de Câmera Térmica 256x192

,

Módulo de Câmera Térmica LWIR

,

Núcleo de Câmera Térmica Não Resfriado de 12um
Deixe um recado
Descrição de produto

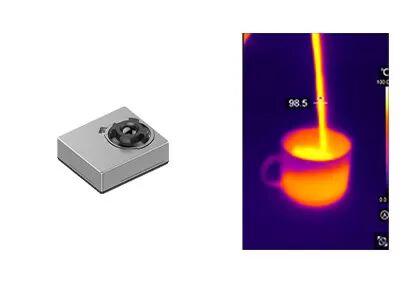

Núcleo de módulo de câmara térmica LWIR de 256x192/12μm não resfriado para termografia
Visão geral do produto

O módulo de imagem IR não arrefecido TIMO212, também conhecido como módulo térmico não arrefecido, é compatível com a radiometria e possui funcionalidade de medição de temperatura sem contacto em infravermelho.Incorpora um detector de infravermelho (WLP) de 256x192/12μm que capta o espectro de ondas longas de infravermelho (LWIR) de 8 a 14μm.

Utilizando a tecnologia WLP, o módulo de câmara infravermelha TIMO212 obtém uma estrutura ultracompacta e um peso leve, proporcionando uma maior sensibilidade e uma qualidade de imagem superior a um preço acessível,permitir aos clientes selecionar a configuração mais adequada às suas necessidades específicas.

Como fornecedor líder de detectores de infravermelhos não resfriados e módulos de sensores térmicos, a SensorMicro fornece aos clientes várias soluções de imagem térmica infravermelha maduras e estáveis.Os módulos de câmara de imagem térmica desenvolvidos pela SensorMicro são concebidos para facilitar a integração em produtos terminais e reduzem significativamente os custos do cliente.

Principais características
  • Módulo ultra-miniatura com otimização SWaP-C Ultimate
    • Detector embalado a nível de wafer + óptica a nível de wafer + obturador de válvula microelectromagnética
    • O menor módulo térmico infravermelho, que permite a funcionalidade básica de imagem térmica com a máxima eficiência de custo
    • Tamanho compacto, leve e baixo consumo de energia, ideal para integração em dispositivos em miniatura
  • Opções ópticas flexíveis, medição precisa da temperatura
    • Várias opções de lentes disponíveis, incluindo grande angular e telefoto, para atender às diversas necessidades de aplicação
    • Medição de temperatura de alta precisão com precisão de até ±2°C; suporta o monitoramento de temperatura regional e de quadro completo
  • Fácil integração, rápido desenvolvimento
    • Suporta interface de imagem DVP, compatível com várias plataformas incorporadas
    • Compatível com as normas ambientais RoHS 2.0
Especificações do produto
Modelo TIMO212
Resolução 256×192
Tamanho do pixel 12 μm
Resposta espectral 8-14 μm
Modo de Foco Liberdade de concentração
Lente (HFOV/FL) 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm
Peso (g) 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4
Tamanho (mm, sem FPC) 16×14×18 16×14×14.6 14×12×9.8 16×14×156
Número de PINs 40PIN
Dados de saída 14 bits Raw
Taxa de quadros Termografia: 25Hz, Imagem: 50Hz
Intervalo de medição da temperatura -20°C~+550°C (-20°C~+150°C)
Precisão da medição da temperatura Maior que ±2°C / ±2%
Temperatura de funcionamento -20°C~+60°C
Humidade 5% a 85%
Temperatura de armazenamento -45°C~+85°C
Certificação RoHS 2.0 / alcance
Aplicações industriais

O módulo de imagem térmica TIMO212 é amplamente utilizado em muitas áreas, incluindo termografia, hardware inteligente, edifício inteligente, casa inteligente, AIoT e muito mais.

TIMO212 Thermal Camera Module Core - Industrial thermal imaging application
Detectores IR refrigerados e não refrigerados
  • Alta sensibilidade e excelente desempenho
  • Tecnologia líder mundial na indústria infravermelha
  • Vários detectores infravermelhos disponíveis - detectores IR não arrefecidos e arrefecidos em diferentes formatos e tamanhos de pixels
  • Produção em volume para garantir uma entrega rápida - três linhas de produção com capacidade de produção anual de até milhões de detectores
Perguntas Frequentes
1O que é a Pseudo Color?
A pseudo-cor, também chamada de falsa cor, transforma a distribuição térmica dos objetos em imagens visuais através do sistema de imagem térmica infravermelha,exibido no monitor em nível cinza ou pseudo corIsto permite a visualização da distribuição de temperatura entre os objetos.São representados usando cores falsas que correspondem às diferenças de temperatura.
2Quantas opções de pseudo cores pode oferecer o módulo de imagem térmica SensorMicro?
O módulo suporta várias paletas de cores pseudo, incluindo: Branco Quente, Lava, Ironbow, Ferro Quente, Médico, Ártico, Rainbow1, Rainbow2 e Red Hot.
