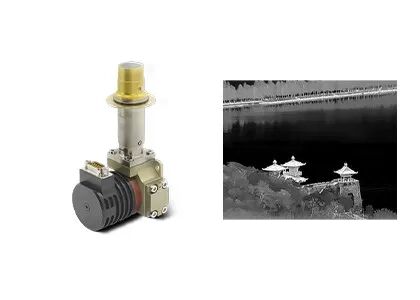

Monitoramento de Segurança Detector Infravermelho Refrigerado MWIR 640x512 15μM
O C615M MWIR é um dos detectores infravermelhos resfriados por HgCdTe/MCT desenvolvidos pela Global Sensor Technology (GST).É com a especificação 640x512/15μm mais popular para quase todas as aplicações possíveis, como sistema de vigilância de longo alcance, termovisores portáteis, câmeras de detecção de vazamento de gás, etc.
O C615M RS058 é intercambiável com a maioria dos produtos convencionais do tipo Scorpio quando configurado com o refrigerador stirling integrado RS058.O design do dewar, a dimensão do cooler e a interface mecânica/elétrica são quase os mesmos, de modo que os integradores de câmera só precisam retirar sua contraparte defeituosa antiga e conectar nosso C615M RS058 intercambiável facilmente para configuração interna adicional.
Imagens nítidas e claras
• Boa uniformidade, taxa de pixels efetiva>99,5%
• Alta sensibilidade, NETD típico tão baixo quanto 17mK
Fornecimento Contínuo Garantido
• Interface padrão intercambiável
• Produção em massa, boa consistência
Projetado para aplicações específicas
• O comprimento de onda pode ser personalizado
• O número F pode ser personalizado
• A superfície de montagem pode ser personalizada
• Múltiplos resfriadores criogênicos disponíveis
Modelo | C615M MW |
Material | MCT |
Resolução | 640 x 512 |
Inclinação do Pixel | 15μm |
Faixa Espectral | 3,7μm~4,8μm MW |
Modo de trabalho | Instantâneo, Modo de Integração ITR/IWR;Modo Windows;Antifloração |
Capacidade de carga | 9,1Me-/6,5Me-(ITR) 7,8Me-/5,2Me-(IWR) |
Faixa dinâmica | ≥75dB |
Número de Saída | 4;Até 10Mpixel/s por saída |
NETD | F2: ≤17mK F4: ≤18mK |
Taxa efetiva de pixels | ≥99,5% |
Não uniformidade de resposta | ≤8% |
Tipo de resfriador criogênico | RS058/RS046 |
Consumo de energia constante | ≤6W@RS058 ≤5W@RS046 |
Consumo máximo de energia | ≤12W @ RS058 ≤11W @ RS046 |
Fonte de energia | RS058: 24 Vcc RS046: 32V DC |
Tempo de resfriamento | ≤6min @ RS058 ≤5min30s @ RS046 |
Peso | ≤600g @ RS058 ≤350g @ RS046 |
Dimensão (mm) | RS046: 122x46,3x82 RS058: 147x58,5x71 |
Temperatura de trabalho | -45°C ~ +71°C |
O detector infravermelho refrigerado criogenicamente C615M MWIR é amplamente utilizado em muitas áreas, como sistema de monitoramento remoto, sistema de aprimoramento de visão de voo, carga útil multissensor etc.
1. Qual é a vantagem da imagem térmica infravermelha?
--- Veja através da escuridão total;
---Identificação sob camuflagem;
--- Detecção de longo alcance;
--- Detecção de distribuição de calor;
--- Medição de temperatura sem contato;
--- Conscientização da ocupação
2. Para que serve um criorefrigerador?
Os criorefrigeradores são máquinas que mantêm os sensores extremamente frios para que as imagens térmicas possam ser obtidas em missões de longo prazo.Em muitas aplicações de ponta, os sensores que capturam imagens requerem temperaturas extremamente baixas.
3. Quais são os principais fatores para medir a qualidade do Cryocooler?
Longa vida útil da bateria e operação confiável são os principais fatores para medir a qualidade de um criorefrigerador.O criocooler GSTiR possui uma ampla faixa de temperatura operacional e excelente confiabilidade.Seu MTTF (Mean Time to Failures) atingiu 10.000 horas, o que atende aos requisitos de operação de inicialização 24 horas por dia, 7 dias por semana.
4. O que é MTTF?
O MTTF (Mean Time to Failure) mede a confiabilidade de uma peça.Ele mostra quanto tempo, em média, uma peça dura antes de quebrar e você precisar substituí-la.Em um nível básico, informa sobre a qualidade das peças que você está comprando.Quanto mais eles duram, mais valor você obtém deles.
