640x512 15μm Detector Infravermelho LWIR Resfriado T2SL para Sistemas de Monitoramento

  • 640x512 15μm Cooled LWIR Infrared Detector T2SL for Monitoring Systems
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo C615S
Quantidade de ordem mínima 1 pedaço
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 640x512 Distância entre pixels 15μm
Consumo de energia estável ≤8w Máx. Taxa de quadros 220 Hz
Faixa Espectral 70,7 μm±0,2 μm 9,4 μm±0,3 μm Tamanho 142x58,5x71mm
Destacar

Detector infravermelho LWIR integrado

,

Detector LWIR refrigerado 640x512

,

Detector infravermelho LWIR resfriado 15uM
Deixe um recado
Descrição de produto
Visão Geral do Produto

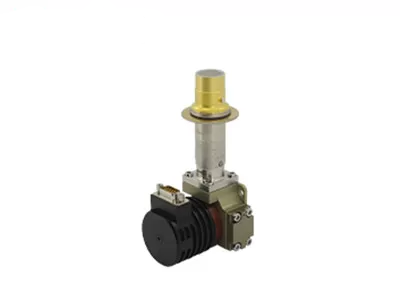

Detector Infravermelho Resfriado T2SL 640×512 / 15 µm LWIR com Conjunto de Cooler Integrado em Dewar

O conjunto de cooler integrado em dewar C615S LWIR é um dos detectores infravermelhos resfriados T2SL desenvolvidos pela SensorMicro. É um Conjunto Integrado de Detector e Cooler (IDCA) T2SL (Type II Superlattice) de 640×512 / 15 µm, projetado para bandas de ondas longas infravermelhas (LWIR) de alto desempenho de 7,7–9,4 µm.

Com resolução de 640×512 e um passo de pixel reduzido de 15 µm, o C615S oferece imagens claras e desempenho superior. Ele apresenta tecnologia avançada, alta eficiência quântica, alta taxa de quadros, alta sensibilidade, baixo ruído e excelente não uniformidade.

Como um detector LWIR resfriado, ele opera de forma confiável em climas de areia ou poeira e não é afetado pelo brilho do sol ou chamas de alta temperatura.

Principais Características
Detecção de Onda Longa, Imune a Interferências
  • Forte capacidade de penetração em areia e poeira, adaptável a ambientes complexos
  • Não afetado pelo brilho em luz solar forte ou em superfícies de água
  • Capacidade aprimorada de detectar objetos de baixa temperatura
Tecnologia T2SL para Liderar as Tendências da Indústria
  • Maior eficiência quântica com sensibilidade superior
  • Baixo ruído e excelente não uniformidade
Alta Versatilidade, Fornecimento Estável
  • Número F personalizável
  • Qualidade consistente na produção em massa
Especificações do Produto
Modelo Detector Infravermelho Resfriado C615S LWIR
Material Sensível T2SL
Resolução 640×512
Tamanho do Pixel 15 µm
Resposta Espectral 7,7 µm ± 0,2 µm ~ 9,4 µm ± 0,3 µm
Modo de Operação Snapshot; modos de integração ITR / Interlace & Binning; modo Windows; Anti-blooming
Capacidade de Carga ITR: 12,22 Me⁻ / 6,67 Me⁻
Interlace & binning: 24,44 Me⁻ / 13,33 Me⁻
Faixa Dinâmica ITR: ≥ 76 dB
Interlace & binning: ≥ 77 dB
Canal de Saída 4; até 22,5 MHz por saída
Taxa Máx. de Quadros 220 Hz
NETD Típico 25 mK (F2 ITR)
22 mK (F2 Interlace & binning)
Taxa Efetiva de Pixels ≥ 99,5%
Não Uniformidade de Resposta ≤ 8%
Criocooler Configurável RS058F
Consumo de Energia Estável (23 °C) ≤ 8 W
Consumo Máx. de Energia (71 °C) ≤ 20 W
Fonte de Alimentação 24 V DC
Tempo de Resfriamento (23 °C) ≤ 5 min 30 s
Tamanho Máximo (mm) 148 × 58,5 × 71
Peso (g) ≤ 570
Temperatura de Operação -45 °C ~ +71 °C
Aplicações Industriais

O detector infravermelho resfriado C615S LWIR é amplamente utilizado em diversos campos, incluindo testes não destrutivos (NDT), monitoramento ambiental, vigilância de longo alcance e pesquisa científica.

Serviço Padronizado
  • Documentação Completa: Manuais do produto, guias de configuração e referências de seleção — comece sem adivinhações.
  • Assistência de Desenvolvimento e Teste: Teste integrado de amostras, avaliação de desempenho e verificação de parâmetros facilitados.
  • Kit de Ferramentas Avançado para Desenvolvedores: SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
  • Suporte Técnico Remoto: Suporte 24/7 com resposta rápida e resolução oportuna para problemas críticos.
  • Garantia: Peças originais e adesão rigorosa ao processo para restaurar o desempenho ideal.
Perguntas Frequentes
1. Quais são as vantagens da imagem óptica de gás?
  • Economia de tempo e eficiência: Suporta detecção em tempo real em larga escala e localização rápida de vazamentos sem interromper a produção.
  • Detecção de longo alcance: Mantém os operadores afastados de áreas perigosas e complexas; teste sem contato e não destrutivo sem uma fonte de radiação adicional.
  • Fácil de analisar: Imagens intuitivas, armazenamento instantâneo e análise conveniente.
  • Inspeção multifuncional: Detecta uma variedade de gases e inclui uma excelente função de medição remota de temperatura.
2. Qual é o princípio de funcionamento da imagem óptica de gás?

A imagem óptica de gás é um tipo de tecnologia infravermelha que torna visíveis os gases industriais invisíveis.

Após absorver a radiação infravermelha em comprimentos de onda específicos, surge uma diferença de radiação entre o gás e o fundo.

O detector infravermelho de detecção de vazamento de gás, com seu filtro de banda estreita integrado, recebe apenas a banda infravermelha próxima ao pico de absorção infravermelha do gás e converte o gás em uma imagem infravermelha visível através da diferença de radiação entre o gás e o fundo.
