Módulo Térmico MWIR de Imagem de Gás Óptico Resfriado 320x256
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xFunção | Detecção de Vazamento de Gás | Cryo Cooler | RS058/RS058I |
---|---|---|---|
resolução do detector | 320 x 256 | Tamanho do pixel | 30μm |
NETD | 10mK (F1.5) | Faixa espectral | 3,2±0,1~3,5±0,1μm |
Realçar | Módulo Térmico MWIR 320x256,Módulo Térmico MWIR Resfriado,Módulo MWIR de Imagem a Gás |

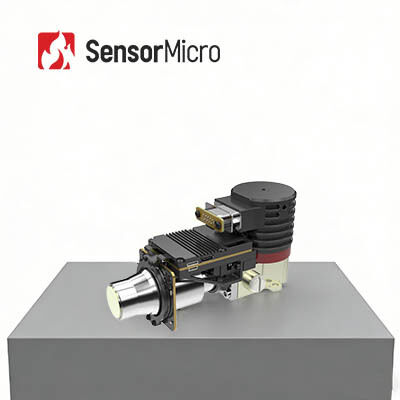

320x256 30μM MWIR Módulo térmico de imagem de gás óptico resfriado para visualização de vazamentos de gás
O módulo AD resfriado EYAS330G é desenvolvido com base no detector infravermelho resfriado C330M-G e equipado com circuito de processamento de sinal de alto desempenho.É um acelerador para clientes que têm dificuldade em iniciar a integração rápida do sistema de imagem óptica de gás.Ao utilizar a tecnologia infravermelha, os vazamentos invisíveis de compostos orgânicos voláteis (VOCs) podem ser detectados de forma rápida e eficaz para garantir a segurança na produção, transporte e processamento de empresas petroquímicas.
Encurtar o ciclo de desenvolvimento
• Adote circuitos de processamento de sinal de alto desempenho para realizar a conversão de sinal analógico em sinal digital
• Suporta fonte de alimentação de 12 V para certificação à prova de explosão
Integração fácil e rápida
• Saída da interface Cameralink de dados RAW de 16 bits, controle de porta serial
• Estrutura integrada com dimensão consistente com o detector
Modelo | EYAS330G | EYAS330G2 |
atuação | ||
Resolução | 320×256 | |
Tamanho do pixel | 30μm | |
Resfriador criogênico | RS058 | RS058I |
Alcance Espectral | 3,2μm±0,1μm~3,5μm±0,1μm | |
Tempo de resfriamento (25 ℃) | ≤6min30s | ≤7min |
NETD típico | 10mK (F1.5) | |
Modo de trabalho | ||
Taxa de quadros | 1~200Hz (ajustável) | |
Modo de trabalho | Instantâneo;Modo de Integração ITR;Modo Windows;Anti-floração | |
Especificações Eletricas | ||
Interface externa padrão | QSH 60 pinos | |
vídeo digital | Saída do Cameralink: dados brutos de 16 bits | |
Sincronização Externa | CC1: Sincronização Externa do Quadro INT CC2: Sincronização Externa MC |
|
Comunicação | Porta serial Cameralink: TFG+/-, TC+/-, 9600bps | |
Fonte de energia | Painel de imagem do canal 1: 5V Canal 1 Cryocooler: 24V |
Painel de imagem do canal 1: 5V Canal 1 Cryocooler: 12V |
Consumo de energia estável | 7W | |
Tamanho (mm) | 142×58,5×71 | |
Peso | ≤680g | |
Temperatura de trabalho | -40°C~+60°C |
O módulo AD resfriado EYAS330G é usado para visualizar os VOCs invisíveis (compostos orgânicos voláteis) e detectar vazamento de gás como: metano, etano, propano, butano, pentano, hexano, heptano, octano, etileno, propileno, isopreno, metanol, etanol, Butanona, Benzeno, Tolueno, Xileno, Etilbenzeno, etc.
1. Vantagens da geração de imagens de gás óptico
Economia de tempo e eficiência: suporta detecção em tempo real em grande escala, localização rápida de vazamentos, sem necessidade de interromper a produção.
Detecção de longo alcance: longe de áreas perigosas e complexas, testes não destrutivos sem contato, sem fonte de radiação adicional
Fácil de analisar: imagem intuitiva, armazenamento instantâneo, análise conveniente
Inspeção multifuncional: uma variedade de gases pode ser detectada, com excelente função de medição remota de temperatura
2. Princípio de funcionamento da geração de imagens de gás óptico
A imagem óptica de gás é um tipo de tecnologia infravermelha que pode ver gases industriais invisíveis.
Depois de absorver a radiação infravermelha em comprimentos de onda específicos, a diferença de radiação infravermelha causará entre o gás e o fundo.
O detector infravermelho de detecção de vazamento de gás com filtro de banda estreita embutido recebe apenas a banda infravermelha perto do pico de absorção infravermelha do gás e pode converter o gás em imagens infravermelhas visíveis através da diferença de radiação entre o gás e o fundo.
