Módulos de câmera refrigerada por infravermelho de integração rápida EYAS1212 Mega Pixel 149x58,5x71mm
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Resolução | 1280 x 1024 | Passo do pixel | 12μm |
|---|---|---|---|
| NETD | ≤20mK | Faixa espectral | 3,7~4,8μm MW |
| Tamanho | 149x58,5x71mm | Taxa de quadros | 1 ~ 100 Hz ajustável |
| Realçar | Módulos de câmera resfriada por infravermelho 12um,149x58 |
||
Descrição de produto

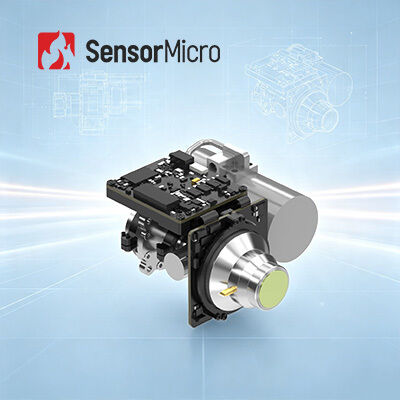

Núcleo Térmico Resfriado EYAS1212
Núcleo de câmera IR resfriado de integração rápida EYAS1212 Mega Pixel 1280x1024 / 12μM
Descrição do produto
O EYAS1212 é um módulo infravermelho refrigerado analógico-digital de alta resolução baseado nos formatos 1280x1024 e 12μm de pitch IR FPA.
Este módulo AD inclui uma placa de proximidade que fornece o tempo FPA e as fontes de alimentação sensíveis.Além disso, a interface do Camera Link gera dados brutos de 16 bits, o que simplifica bastante a integração do detector ao sistema.
Portanto, o módulo EYAS1212 AD torna mais fácil para os clientes OEM realizar testes de aceitação rápida no detector infravermelho resfriado GST C1212M 1280x1024 / 12μm, iniciar o desenvolvimento secundário rápido e encurtar o período de desenvolvimento de módulos infravermelhos resfriados ou câmeras térmicas infravermelhas completas ou sistemas baseados em resfriador detectores infravermelhos.
A Global Sensor Technology é um fornecedor de sensores de detectores infravermelhos e núcleos de câmeras termográficas OEM.Temos mais de 10 anos de experiência nas indústrias de imagens térmicas infravermelhas.Temos uma equipe profissional de serviço pós-venda para fornecer aos clientes uma resposta profissional.Para qualquer dúvida ou problema, entre em contato conosco a qualquer momento, estaremos na primeira vez para você responder.
Principais características
- Fácil de desenvolver e integrar
- Interface Cameralink Saída de dados brutos de 16 bits, controle de porta serial
- Estrutura integrada, as dimensões são consistentes com o detector
- Alimentação única de 5V
- Capaz de capturar alvo em movimento de alta velocidade
especificações do produto
| Modelo | EYAS1212 |
| Desempenho do Detector IR | |
| Resolução | 1280x1024 |
| Passo do pixel | 12μm |
| Resfriador criogênico | RS058F |
| Alcance Espectral | 3,7μm～4,8μm MW |
| Tempo de Resfriamento (25°C) | ≤6min |
| NETD ideal (20°C) | ≤20mK |
| Modo de trabalho | |
| Taxa de quadros | 1~100Hz ajustável |
| Modo de trabalho | Instantâneo;Modo de Integração ITR/IWR;Modo Windows;Anti-floração |
| Especificação elétrica | |
| Interface externa padrão | QSH 60 pinos |
| vídeo digital | Cameralink: saída de dados brutos de 16 bits |
| Sincronização Externa | CC1: Sincronização Externa INT/Frame;CC2: Sincronização Externa MC |
| Comunicação | Porta serial do Cameralink: TFG+/-, TC+/-;9600bps |
| Fonte de energia | Painel de imagem de 1 canal: 5V 1 Canal Cryocooler: 24V |
| Consumo de energia estável | 9W |
| Dimensão (mm) | 149×58,5×71 |
| Peso | ≤680g |
| Temperatura de trabalho | -40°C ~ +60°C |
| Magnitude de Vibração | Vibração: Transporte de alta velocidade montado em veículo GJB Choque: meia onda senoidal, 40 g 11 ms, 3 eixos 6 direções 3 vezes cada |
Aplicações industriais
O módulo de imagem térmica EYAS1212 é amplamente utilizado em muitas áreas, como sistema de monitoramento remoto, sistema de aprimoramento de visão de voo, carga útil multissensor etc.
Sobre a GST Infrared Team
perguntas frequentes
1. Aplicação de LWIR, MWIR/LWIR Duel-color Cooled Detector Infravermelho
Na tecnologia de imagem térmica infravermelha, os detectores térmicos de onda longa têm forte penetração em atmosferas empoeiradas, não são perturbados pelos efeitos do brilho do sol e reflexos da luz.Uma qualidade de imagem excepcional pode ser obtida em vários ambientes complexos, como condução de veículos em atmosfera poeirenta, navegação de navio na água com luz reflexiva e aeronave voando através da nuvem.
O detector infravermelho resfriado de duas cores combina as vantagens da detecção de onda média e onda longa em um conjunto de detector infravermelho resfriado, que pode realizar simultaneamente imagens de alto desempenho nas bandas de onda duplas, reduzindo bastante a taxa de falsos alarmes.Ele pode ser usado para a detecção de fundos complexos e o monitoramento de alvos em movimento de alta velocidade.
