Núcleo de câmera IR resfriado de integração rápida EYAS1212 Mega Pixel 1280x1024 / 12μM

  • Fast Integration Cooled IR Camera Core EYAS1212 Mega Pixel 1280x1024 / 12μm
Lugar de origem Wuhan, Província de Hubei, China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo EYAS1212
Quantidade de ordem mínima 1 pedaço
Preço Negociável
Termos de pagamento L/C,T/T
Detalhes do produto
Resolução 1280x1024 Distância entre pixels 12μm
NETD ≤20mk Faixa espectral 3,7~4,8μm MW
Tamanho 149x58,5x71mm Taxa de quadros 1 ~ 100 Hz ajustável
Destacar

Núcleo da câmera EYAS 1212 IR

,

núcleo da câmera IR 1280x1024

,

módulos de câmera resfriada de integração de 12um
Deixe um recado
Descrição de produto
EYAS1212 Núcleo térmico resfriado


EYAS1212 Mega Pixel 1280x1024 / 12μm MCT MWIR Modulo Infravermelho Refrigerado para Integração Rápida


Descrição do produto


O EYAS1212 é um módulo de infravermelho refrigerado analógico-digital de alta resolução baseado em FPA IR de 12μm com formato 1280x1024.


Este módulo AD inclui uma placa de proximidade que fornece o tempo FPA, e as fontes de alimentação sensíveis.A interface Camera Link produz 16 bits de dados brutos, o que simplifica muito a integração do detector no sistema.


Por conseguinte, o módulo EYAS1212 AD facilita aos clientes OEM a realização de testes de aceitação rápida no detector infravermelho arrefecido GST C1212M 1280x1024 / 12μm,iniciar o desenvolvimento secundário rápido e encurtar o seu período de desenvolvimento de módulos infravermelhos arrefecidos ou de câmaras térmicas infravermelhas completas ou sistemas baseados em detectores infravermelhos arrefecidos;.


A Global Sensor Technology é uma fornecedora de sensores de detectores infravermelhos e núcleos de câmeras térmicas OEM.Temos uma equipe profissional de serviço pós-venda para fornecer aos clientes uma resposta profissionalPara quaisquer perguntas ou problemas, por favor entre em contato conosco a qualquer momento, estaremos na primeira vez para você responder.


Principais características


- Fácil de desenvolver e integrar

- Cameralink Interface Output 16bit Raw Data, Controle de Portos Serial

- Estrutura integrada, dimensões são consistentes com o detector.

- 5 V de alimentação única

- Capaz de capturar alvos em alta velocidade


Especificações do produto


Modelo EYAS1212
Desempenho do detector IR
Resolução 1280x1024
Pitch de pixel 12 μm
Criocolor RS058F
Faixa espectral 30,7 μm ∙ 4,8 μm MW
Tempo de arrefecimento (25°C) ≤ 6min
NETD ideal (20°C) ≤ 20mK
Modo de funcionamento
Taxa de quadros 1~100Hz Ajustável
Modo de funcionamento Imagem instantânea; Modo de integração ITR/IWR; Modo Windows; Anti-blooming
Especificação elétrica
Interface externa padrão QSH 60 pin
Vídeo digital Cameralink: saída de dados em bruto de 16 bits
Sincronização externa CC1: INT/Frame Sincronização externa; CC2: MC Sincronização externa
Comunicação Portos sérios de cameralink: TFG+/-, TC+/-; 9600bps
Fornecimento de energia Painel de imagem de 1 canal: 5V
1 canal de criocolor: 24V
Consumo de energia estável 9W
Dimensão (mm) 149×58,5×71
Peso ≤ 680 g
Temperatura de funcionamento -40°C ~ +60°C
Magnitude da vibração Vibração: GJB Transporte de alta velocidade montado em veículos
Choque: Meia onda senoidal, 40 g 11 ms, 3 eixos 6 direcções 3 vezes cada


Aplicações industriais


O módulo de imagem térmica EYAS1212 é amplamente utilizado em muitas áreas, como Sistema de Monitorização Remota, Sistema de Melhoria da Visão de Voo, Carga Utilizável Multi-sensor, etc.

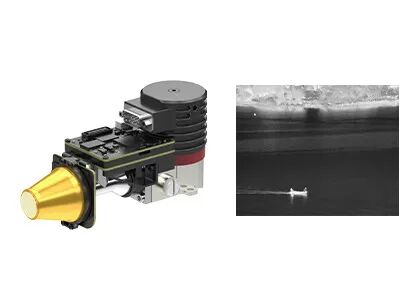

Núcleo de câmera IR resfriado de integração rápida EYAS1212 Mega Pixel 1280x1024 / 12μM 0


Serviço padronizado


Documentação completa: manuais do produto, guias de instalação e referências de seleção.

Desenvolvimento e Assistência em Teste: Teste integrado de amostras, avaliação de desempenho e verificação de parâmetros facilitados.

Advanced Developer Toolkit: SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.

Suporte técnico remoto: suporte 24 horas por dia, 7 dias por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana.

Garantia: peças originais e rigorosa adesão ao processo para restaurar o desempenho ideal.


Perguntas frequentes


1. Classificação de matrizes de plano focal infravermelho (FPA)


De acordo com o método de arrefecimento, a matriz de plano focal infravermelho pode ser dividida em detectores de imagem térmica arrefecidos e não arrefecidos.O detector de infravermelho FPA resfriado adota principalmente frasco Dewar / frigorífico de estrangulamento de início rápido e frasco Dewar / frigorífico de ciclo de Stirling no momentoEnquanto o detector IR térmico FPA não resfriado funciona à temperatura ambiente, é o núcleo do sistema de imagem térmica não resfriado.Os materiais mais comuns sensíveis ao calor incluem óxido de vanádio (Vox) e silício amorfo (a-Si)O óxido de vanádio é o material mais utilizado no mercado atual; possui um elevado coeficiente de resistência a temperaturas e uma elevada sensibilidade térmica.


2Princípio de funcionamento da matriz de plano focal infravermelho


Uma matriz de elementos fotossensíveis está disposta no detector de matriz de plano focal.Os raios infravermelhos emitidos do infinito são captados nesses elementos fotossensíveis da matriz do plano focal através do sistema ópticoO detector converte o sinal luminoso num sinal eléctrico e realiza a amplificação integral, amostragem, sistema de buffer de saída e multiplexagem,e é finalmente enviado para o sistema de monitorização para formar uma imagem.
