Detector infravermelho LWIR 640x512 15μm resfriado integrado em sistemas EO-IR
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xResolução | 640 x 512 | Passo do pixel | 15μm |
---|---|---|---|
Consumo de energia estável | <8W | Alta sensibilidade | NETD≤25mK |
Faixa espectral | 3,7~4,8μm (MW); 7,7~9,5 (LW) | Tamanho | 142x58,5x71mm |
Realçar | Detector infravermelho LWIR 15um,Detector infravermelho LWIR 640x512,Detectores infravermelhos resfriados LWIR |
Detector de infravermelho LWIR 640x512 / 15μM resfriado integrado em sistemas EO-IR

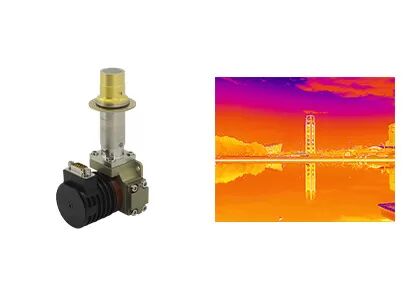

O conjunto do resfriador Dewar integrado C615S LWIR é um dos detectores infravermelhos resfriados T2SL desenvolvidos pela Global Sensor Technology (GST).É um Superlattice Tipo II (T2SL) de 640x512 / 15µm, conjunto de resfriamento de detector integrado (IDCA), projetado para bandas de ondas de infravermelho de onda longa (LWIR) de 7,7~9,5μm de alto desempenho.
Com resolução de 640 x 512 e densidade de pixel reduzida para 15 µm, o conjunto do resfriador dewar integrado C615S LWIR fornece imagem nítida e desempenho superior.Possui tecnologia mais avançada, alta eficiência quântica, alta taxa de quadros, alta sensibilidade, baixo ruído, melhor não uniformidade, etc.
Como um detector LWIR, apresenta alto desempenho sob condições de clima de areia ou poeira e não será afetado pela cintilação da luz solar ou qualquer chama de alta temperatura.
- Resolução: 640x512
- Passo do pixel: 15µm
- Alta sensibilidade
- Bom efeito de imagem
- Barulho baixo
- Desempenho estável
- Excelente não uniformidade
Modelo | C615S LWIR |
Material | T2SL |
Resolução | 640 x 512 |
Passo do pixel | 15um |
Alcance Espectral | 7,7μm~9,5μm LW |
Modo de trabalho | Instantâneo;Modo de Integração ITR & Interlace Binning;Modo Windows;Anti-floração |
Capacidade de Carga | ITR: 12,22Me-/6,67Me- Binning entrelaçado: 24,44Me-/13,33Me- |
Alcance Dinâmico | ITR: ≥76dB Binning entrelaçado: ≥77dB |
Canal de saída | 4;Até 22,5 Mpixel/s por Saída |
NETD | ≤30mK(F2 ITR) ≤25mK(F2 Interlace Binning) |
Taxa efetiva de pixels | ≥99,5% |
Não uniformidade de resposta | ≤8% |
Tipo de refrigerador | RS058 |
Consumo constante de energia | <8W |
Consumo máximo de energia | <17W |
Fonte de energia | 24 Vcc |
Tempo de Resfriamento | <5min30s |
Peso | ≤600g |
Dimensão (mm) | 148 x 58,5 x 71 |
Temperatura de trabalho | -45°C ~ +71°C |
O detector de infravermelho resfriado por LWIR C615S é amplamente utilizado em muitas áreas, como sistema de monitoramento remoto, sistema de aprimoramento de visão de voo, carga útil multissensor etc.
1. Aplicação de LWIR, MWIR/LWIR Duel-color Cooled Detector Infravermelho
Na tecnologia de imagem térmica infravermelha, os detectores térmicos de onda longa têm forte penetração em atmosferas empoeiradas, não são perturbados pelos efeitos do brilho do sol e reflexos da luz.Uma qualidade de imagem excepcional pode ser obtida em vários ambientes complexos, como condução de veículos em atmosfera poeirenta, navegação de navio na água com luz reflexiva e aeronave voando através da nuvem.
O detector infravermelho resfriado de duas cores combina as vantagens da detecção de onda média e onda longa em um conjunto de detector infravermelho resfriado, que pode realizar simultaneamente imagens de alto desempenho nas bandas de onda duplas, reduzindo bastante a taxa de falsos alarmes.Ele pode ser usado para a detecção de fundos complexos e o monitoramento de alvos em movimento de alta velocidade.
