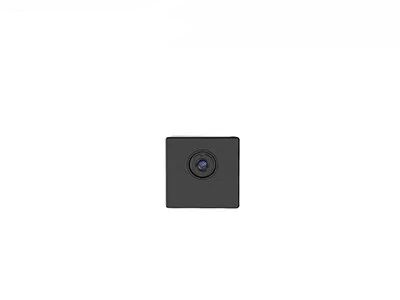

Micro lente térmica Uncooled do núcleo 256x192 12μM With 3.2mm da câmera de LWIR
| Lugar de origem | Wuhan, Província de Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iLC212 |
| Quantidade de ordem mínima | 1 parte |
| Preço | negotiable |
| Termos de pagamento | L/C,T/T |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Resolução | 256x192 | Consumo de energia | 700mW |
|---|---|---|---|
| Faixa espectral | 8~14μm | Distância entre pixels | 12μm |
| NETD | ≤65mK | Taxa de quadros | 25Hz/30Hz |
| Destacar | Câmera térmica 12uM de LWIR,câmera térmica da lente LWIR de 3.2mm,núcleo térmico da câmera de 256x192 LWIR |
||
Descrição de produto
Modulo de câmara de segurança térmica iLC212
Núcleo de câmara térmica Micro LWIR 256x192 12μm não resfriado com lente de 3,2 mm
Descrição do produto
iLC212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.
Orientado para o SWaP-C totalmente otimizado, o módulo de câmera térmica iLC212 é especialmente concebido para os clientes que têm requisitos rigorosos sobre o tamanho,peso e custo no domínio da segurança e vigilânciaDevido ao seu tamanho em miniatura, peso leve e preço muito baixo, o núcleo térmico iLC212 satisfaz em grande medida as demandas de baixo preço dos clientes, reduz o seu tempo de desenvolvimento e economiza custos para eles.
A SensorMicro é especializada no projeto, fabrico, venda e comercialização de detectores de imagem térmica e módulos infravermelhos.Podemos fornecer aos nossos clientes uma variedade de soluções de imagem térmica infravermelha que reduzem o tempo de desenvolvimento secundário e reduzem muito o custo para os clientes.
Principais características
- Aplicação SWaP-C totalmente otimizada
- Adequado para várias câmaras térmicas de segurança
- Uma ampla gama de aplicações de imagens térmicas
- Baixo consumo de energia
Especificações do produto
| Modelo | iLC212 |
| Desempenho do detector IR | |
| Materiais | Óxido de vanádio não resfriado |
| Resolução | 256×192 |
| Tamanho do pixel | 12 μm |
| Resposta espectral | 8 μm ~ 14 μm |
| NETD | ≤ 65mK@F1.0@25°C@50Hz |
| Processamento de imagem | |
| Vídeo digital | RAW/YUV/BT656; suporte à transmissão de vídeo USB2.0; linha de parâmetros de suporte à medição de temperatura |
| Taxa de quadros digitais | 25 Hz/30 Hz |
| Exibição de imagem | Negro-quente/branco-quente/pseudocolorido |
| Algoritmo de imagem | Correção de não-uniformidades (NUC) Redução do ruído da imagem 3D (3DNR) Redução do ruído 2D (DNS) Compressão de faixa dinâmica (DRC) EE Reforço |
| Tempo de arranque | ≤ 3 s |
| Medição da temperatura | |
| Intervalo de temperatura de funcionamento | -10°C~+50°C |
| Intervalo de medição da temperatura | -20°C~+150°C, Suporte de medição de temperatura Extensão e personalização |
| Precisão da medição da temperatura | ±3°C/±3% (tome o valor maior) @23°C±5°C; a distância de medição da temperatura é de 1,5 m |
| Medição regional da temperatura | Suporte a qualquer medição da temperatura da área, valor máximo da área de saída, valor mínimo e valor médio |
| SDK | Versão Windows / Linux, Análise de fluxo de vídeo e conversão de cinza para temperatura |
| Interface elétrica | |
| Interface externa | Conector 30pin_HRS Potência de entrada Vídeo digital RS232-TTL/USB2.0 GPIO etc. |
| Comunicação | RS232-TTL/USB2.0 |
| Componente de expansão | Conselho de VPC |
| Software para PC | |
| Software ICC | Modulo de controlo e vídeo |
| Sistema de alimentação | |
| Fornecimento de energia | DC 3,3 V±0,1 V |
| Dispersão do Poder | Estado estacionário: 0,70 W/3,3 V @ 23 ± 3 °C |
| Propriedade física | |
| Conectores | Modelo de conector externo: DF40C-30DP-0.4V (51), (HRS-Male) Modelo de conector de acoplamento: DF40C (2.0)-30DS-0.4V (51), (HRS-Femininha) |
| Tamanho | 21 mm × 21 mm × 12,8 mm (incluindo a lente de 3,2 mm) |
| Peso | 8.9g±0,5g (incluindo lentes de 3,2 mm) |
| Adaptabilidade ao ambiente | |
| Temperatura de operação | -40°C+70°C |
| Temperatura de armazenamento | -45°C+85°C |
| Humidade | 5% a 95%, não condensante |
| Resistência a impactos e vibrações | Impacto: meia onda senoidal, 40 g/11 ms, 3-eixo, 6-direção Vibração: 5,35 gramas, 3 eixos |
| Certificação | RoHS2.0/REACH |
| Lentes | |
| Lente opcional | 3.2mm/F1.1, HFOV: 55,6±2,8°; Revestimento: AR |
Aplicações industriais
O módulo de imagem térmica iLC212 é aplicado ao campo da monitorização de segurança, termografia, dispositivos vestíveis, eletrônicos de veículos, casa inteligente, detecção de criaturas vivas, etc.
Serviço padronizado
Documentação completa: manuais do produto, guias de instalação e referências de seleção.
Desenvolvimento e Assistência em Teste: Teste integrado de amostras, avaliação de desempenho e verificação de parâmetros facilitados.
Advanced Developer Toolkit: SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
Suporte técnico remoto: suporte 24 horas por dia, 7 dias por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana.
Garantia: peças originais e rigorosa adesão ao processo para restaurar o desempenho ideal.
Perguntas frequentes
1O que é radiação infravermelha?
Quando falamos de imagens térmicas infravermelhas, a primeira coisa a pensar é a radiação infravermelha (IR). O comprimento de onda da energia da radiação infravermelha começa em cerca de 700nm e se estende a cerca de 1mm.Todos os objetos emitem uma certa quantidade de calor na forma de radiação infravermelha., que é invisível para nós, porque em todo o espectro eletromagnético, o olho nu só pode ver "luz visível".
2Como funciona a imagem térmica infravermelha?
O componente principal do equipamento infravermelho é o detector térmico infravermelho, que pode detectar sensitivamente a pequena diferença de temperatura dos objetos circundantes.Ele recolhe esta informação de radiação do objeto e sai a informação de temperatura para imagemQuanto mais quente o objeto, mais radiação infravermelha produz, se a intensidade for muito alta, pode-se sentir como calor.
