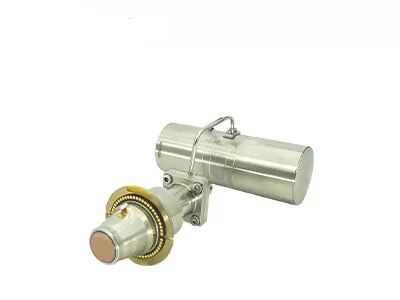

Monitoramento de Segurança Detector Infravermelho Resfriado MWIR 640x512 15µm Conjunto Integrado de Dewar e Cooler
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | C615M |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Aplicativo | Monitoramento de segurança | Tecnologia | Imagem térmica infravermelha |
|---|---|---|---|
| Faixa Espectral8~14μm | 3,7 ~ 4,8 μm MW | Resolução | 640x512/12μm |
| Temperatura de operação | -45℃~+71℃ | NETD | 16mK (F2); 18mK (F4) |
| Destacar | MWIR refrigerou o detector infravermelho 15uM,Detector infravermelho de refrigeração da monitoração de segurança,MWIR refrigerou o detector 640x512 |
||
Descrição de produto
Detector Infravermelho Resfriado MWIR de Monitoramento de Segurança 640×512 / 15 µm
O C615M MWIR é um dos detectores infravermelhos resfriados HgCdTe/MCT desenvolvidos pela SensorMicro. Ele apresenta a especificação amplamente adotada de 640×512 / 15 µm, tornando-o adequado para quase todas as aplicações possíveis, incluindo sistemas de vigilância de longo alcance, imageadores térmicos portáteis e câmeras de detecção de vazamento de gás.
O C615M RS058 é intercambiável com a maioria dos produtos mainstream do tipo Scorpio quando configurado com o cooler Stirling integrado RS058. O design do dewar, as dimensões do cooler e a interface mecânica/elétrica são quase idênticos, portanto, os integradores de câmeras podem simplesmente remover sua contraparte antiga defeituosa e conectar facilmente o C615M RS058 intercambiável para configuração interna adicional.
Principais Características
Imagem Nítida e Clara
- Boa uniformidade com taxa de pixels efetiva > 99,5%
- Alta sensibilidade com NETD típico de até 16 mK
Fornecimento Contínuo Garantido
- Interface padrão intercambiável
- Produção em massa com boa consistência
Projetado para Aplicações Específicas
- Comprimento de onda pode ser personalizado
- Número F pode ser personalizado
- Superfície de montagem pode ser personalizada
- Múltiplos criocoolers disponíveis
Especificações do Produto
| Modelo | Detector Infravermelho Resfriado C615M MWIR | ||
| Material Sensível | MCT | ||
| Resolução | 640 × 512 | ||
| Tamanho do Pixel | 15 µm | ||
| Resposta Espectral | 3,7 µm ± 0,2 µm ～ 4,8 µm ± 0,2 µm | ||
| Modo de Operação | Instantâneo; Modos de Integração ITR/IWR; Modo Janela; Anti-blooming | ||
| Capacidade de Carga | 6,36 Me⁻ (ITR), 4,99 Me⁻ (IWR) | ||
| Faixa Dinâmica | ≥ 75 dB | ||
| Canal de Saída | 4; até 10 MHz por saída | ||
| Taxa Máx. de Quadros | 120 Hz | ||
| NETD Típico | F2: 16 mK; F4: 18 mK | ||
| Taxa de Pixels Efetiva | ≥ 99,76% | ||
| Não Uniformidade de Resposta | ≤ 8% | ||
| Criocooler Configurável | RS058 | RS046 | LS734 |
| Tipo de Criocooler | Criocooler Stirling Rotativo | Criocooler Stirling Rotativo | Criocooler Stirling Linear |
| Consumo de Energia Estável (23℃) | ≤ 6 W | ≤ 5 W | ≤ 10 W |
| Consumo Máx. de Energia (71℃) | ≤ 12 W | ≤ 11 W | ≤ 45 W |
| Fonte de Alimentação | 24 V CC | 32 V CC | 24 V CC |
| Tempo de Resfriamento (23℃) | ≤ 6 min | ≤ 5 min 30 s | ≤ 4 min |
| Tamanho Máximo (mm) | 145 × 58,5 × 71 | 120 × 46,5 × 81,5 | Compressor: Φ46 × 122 Dewar: Φ40 × 114 |
| Peso (g) | ≤ 600 | ≤ 350 | ≤ 1200 |
| Temperatura de Operação | -45℃ ～ +71℃ | ||
Aplicações Industriais
O detector infravermelho resfriado criogenicamente C615M MWIR é amplamente utilizado em muitas áreas, como END, monitoramento ambiental, vigilância de longo alcance e pesquisa científica.
Nossa Linha de Produção
Alta Sensibilidade e Excelente Desempenho
Tecnologia líder mundial na indústria infravermelha.
Vários Detectores Infravermelhos Disponíveis
Detectores IR não resfriados e resfriados em diferentes formatos e tamanhos de pixel.
Produção em Volume para Garantir Entrega Rápida
Três linhas de produção com capacidade de produção anual de até milhões de detectores.
Perguntas Frequentes
1. O que é radiação infravermelha?
Ao falar de imagem térmica infravermelha, a primeira coisa a considerar é a radiação infravermelha (IR). O comprimento de onda da energia da radiação infravermelha começa em cerca de 700 nm e se estende até cerca de 1 mm. Todos os objetos emitem uma certa quantidade de calor na forma de radiação infravermelha, que é invisível para nós porque, em todo o espectro eletromagnético, o olho nu só consegue ver a "luz visível".
2. Como funciona um imageador térmico infravermelho?
O componente central do equipamento infravermelho é o detector térmico infravermelho, que pode detectar sensivelmente a pequena diferença de temperatura dos objetos circundantes. Em seguida, ele coleta essas informações de radiação do objeto e emite as informações de temperatura para imagem com base nas informações de diferença de temperatura. Quanto mais quente o objeto, mais radiação infravermelha ele produz. Se a intensidade for muito alta, você pode senti-la como calor.
