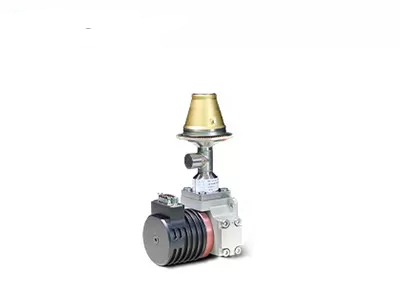

1280x1024 12µm Detector Infravermelho Resfriado FPA 18mK Montagem de Cooler Dewar Integrada de Alta Sensibilidade

  • 1280x1024 12μm Cooled FPA Infrared Detector 18mK High Sensitivity Integrated Dewar Cooler Assembly
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo C1212M
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 1280x1024/12μm NETD 18mK (F2/F4)
Faixa Espectral 3,7 ~ 4,8 μm MW Temperatura operacional -45℃~+71℃
Fonte de energia 24V CC Máx. Taxa de quadros 100 Hz
Destacar

Detector de refrigeração 1280x1024 de FPA

,

24VDC refrigerou o detector de FPA

,

Detector de Megapixels MWIR FPA
Deixe um recado
Descrição de produto
Visão Geral do Produto

O detector infravermelho C1212M MWIR MCT FPA oferece alta resolução, alto desempenho e alta confiabilidade. Ele oferece quatro vezes mais pixels na mesma área de imagem ativa do que os produtos convencionais de 640×512. Seu tamanho de pixel reduzido de 12 µm fornece melhor resolução espacial e combina um foco de lente óptica mais curto para atingir a mesma missão de alcance. O detector infravermelho resfriado C1212M é uma escolha ideal para aplicações que exigem desempenho superior de longo alcance e reconhecimento detalhado de imagens.

Principais Características
Desempenho Excepcional
  • Alta definição 1280×1024 para um campo de visão mais amplo e maior distância de detecção
  • Tamanho de pixel de 12 µm para melhor resolução espacial
Imagem Nítida e Clara
  • Alta sensibilidade, com NETD típico de até 18 mK
  • Boa uniformidade, com taxa de pixel efetiva superior a 99,5%
Design para Aplicações Específicas
  • O número F pode ser personalizado
  • Fornecimento contínuo garantido
Especificações do Produto
Modelo Detector Infravermelho Resfriado C1212M HD MWIR
Material Sensível MCT
Resolução 1280×1024
Tamanho do Pixel 12 µm
Resposta Espectral 3.7 µm ± 0.2 µm ～ 4.8 µm ± 0.2 µm
Modo de Operação Snapshot; modos de integração ITR/IWR; modo Windows; anti-blooming
Capacidade de Carga 6.75 Me⁻ / 4.8 Me⁻ (ITR); 5.25 Me⁻ / 3.3 Me⁻ (IWR)
Faixa Dinâmica Modo ITR ≥ 80 dB; Modo IWR ≥ 76 dB
Canal de Saída 4 ou 8 canais; até 20 MHz por saída
Taxa Máx. de Quadros 100 Hz
NETD Típico 18 mK (F2/F4)
Taxa de Pixel Efetiva ≥ 99.5%
Não Uniformidade de Resposta ≤ 8%
Criocooler Configurável RS058F LS734
Tipo de Criocooler Criocooler Stirling Rotativo Criocooler Stirling Linear
Consumo de Energia Estável (23 ℃) ≤ 7 W ≤ 10 W
Consumo Máx. de Energia (71 ℃) ≤ 17 W ≤ 45 W
Fonte de Alimentação 24 V DC 24 V DC
Tempo de Resfriamento (23 ℃) ≤ 6 min ≤ 4 min
Tamanho Máximo (mm) 149 × 58.5 × 71 Compressor Φ46 × 122
Dewar Φ55 × 119
Peso (g) ≤ 600 ≤ 1200
Temperatura de Operação -45 ℃ ～ +71 ℃
Aplicações Industriais

O detector infravermelho resfriado criogenicamente C1212M MWIR é amplamente utilizado em muitas áreas, incluindo testes não destrutivos (NDT), monitoramento ambiental, vigilância de longo alcance e pesquisa científica.

Nossas Vantagens

A SensorMicro é uma das primeiras empresas da China a pesquisar detectores infravermelhos resfriados de super-rede Tipo-II à base de antimônio (T2SL). Ela foi pioneira na produção em massa e na aplicação de engenharia de tais detectores nacionalmente, com capacidades comprovadas em P&D e fabricação de dispositivos avançados de ponta, incluindo detectores MWIR, LWIR, de grande formato e de alta temperatura operacional (HOT).

Perguntas Frequentes
1. O que é radiação infravermelha?

Ao falar sobre imagens térmicas infravermelhas, a primeira coisa a considerar é a radiação infravermelha (IR). O comprimento de onda da energia da radiação infravermelha começa em cerca de 700 nm e se estende até cerca de 1 mm. Todos os objetos emitem uma certa quantidade de calor na forma de radiação infravermelha, que é invisível para nós porque, em todo o espectro eletromagnético, o olho nu só consegue ver a "luz visível".

2. Como funciona um termovisor infravermelho?

O componente central do equipamento infravermelho é o detector térmico infravermelho, que pode detectar sensivelmente as pequenas diferenças de temperatura dos objetos ao redor. Em seguida, ele coleta essas informações de radiação do objeto e emite as informações de temperatura para imagem, com base nas informações de diferença de temperatura. Quanto mais quente o objeto, mais radiação infravermelha ele produz. Se a intensidade for alta o suficiente, você pode senti-la como calor.
