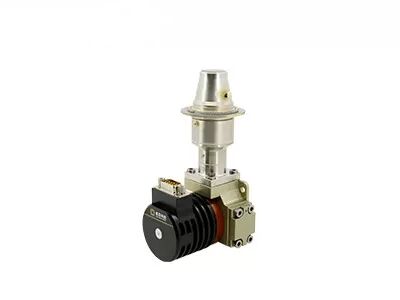

Detector infravermelho resfriado de super-rede de onda média tipo II 640x512 15µm para conjunto de cooler de Dewar integrado

  • Mid Wave Type II Superlattice 640x512 15μm Cooled Infrared Detector for Integrated Dewar Cooler Assembly
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo C615H
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 640x512/15μm NETD 20mK (F2/F4)
Faixa Espectral 3,7±0,2μm~4,8±0,2μm Máx. Taxa de quadros 100 Hz
Não uniformidade de resposta ≤8% Taxa efetiva de pixels ≥ 99,76%
Destacar

Detectores infravermelhos de refrigeração 30um

,

Detectores infravermelhos 320x256 do Superlattice

,

RS058 Lwir refrigerou os detectores infravermelhos
Deixe um recado
Descrição de produto
Descrição do Produto

Utilizando tecnologia de super-rede Tipo II e um design de criorefrigerador linear, o detector infravermelho resfriado C615H HOT fornece resolução de 640×512 com tamanho de pixel de 15 µm. Operando o array de plano focal a 150 K, ele mantém desempenho premium com excelente SWaP: peso de 235 g, consumo de energia de 3 W e resfriamento rápido de 2,5 minutos. O dewar e o criorefrigerador compactos suportam integração flexível do sistema, enquanto o MTTF ≥25.000 horas garante operação confiável a longo prazo para aplicações de imagem térmica de baixa manutenção.

Principais Características
Design Otimizado para SWaP
  • Tamanho do Dewar: φ33 × 37,5 × 70 mm; Criorefrigerador: φ26 × 55,8 mm, permitindo integração flexível
  • Peso reduzido para 235 g; consumo de energia estável reduzido para 3 W
Resfriamento Rápido, Inicialização Rápida
  • Tempo de resfriamento de até 2,5 minutos
Vida Útil Prolongada, Operação Eficiente
  • MTTF ≥ 25.000 horas
Especificações do Produto
Parâmetro Especificação
Modelo C615H
Material Sensível T2SL
Resolução 640×512
Tamanho do Pixel 15 µm
Resposta Espectral 3,7±0,2 µm ~ 4,8±0,2 µm
NETD Típico 20 mK (F2/F4)
Taxa Máxima de Quadros 100 Hz
Taxa de Pixel Efetiva ≥99,76%
Não Uniformidade de Resposta ≤8%
Temperatura de Operação -45℃ ~ +71℃
Criorefrigerador LS711H | RS028
Tempo de Resfriamento (23℃) ≤3 min | ≤2,5 min
Consumo Máximo de Energia (71℃) ≤12 W | ≤12 W
Consumo de Energia Estável (23℃) ≤3 W | ≤3,5 W
Tamanho (mm) Criorefrigerador: φ26×55,8 | 86×43×57
Dewar: 33×37,5×70
Peso (g) ≤235 | ≤250
Aplicações Industriais

O detector infravermelho resfriado criogenicamente C615H MWIR é amplamente utilizado em muitas áreas, como END, Monitoramento Ambiental, Vigilância de Longo Alcance, Pesquisa Científica e muito mais.

Nossas Vantagens
Fornecimento Estável

Com uma cadeia de suprimentos estável e confiável em todo o nosso ecossistema, podemos responder rapidamente às demandas do mercado.

Inovação Sustentada

Com experiência em fabricação de detectores e experiência em suporte à integração de sistemas, obtemos uma compreensão profunda dos requisitos de desempenho, otimizamos continuamente os designs e criamos um ciclo virtuoso: Aplicação do Produto → Feedback Técnico → Upgrade do Produto.

Vantagem de Custo

Ao gerenciar toda a cadeia de produção e alavancar a fabricação eficiente em larga escala, oferecemos preços competitivos para uma ampla gama de aplicações.

Perguntas Frequentes
1. O que é radiação infravermelha?

Ao falar sobre imagem térmica infravermelha, a primeira coisa a considerar é a radiação infravermelha (IR). O comprimento de onda da energia da radiação infravermelha começa em cerca de 700 nm e se estende até cerca de 1 mm. Todos os objetos emitem uma certa quantidade de calor na forma de radiação infravermelha, que é invisível para nós porque, em todo o espectro eletromagnético, o olho nu só consegue ver a "luz visível".

2. Como funciona um termovisor infravermelho?

O componente central do equipamento infravermelho é o detector térmico infravermelho, que pode detectar sensivelmente a pequena diferença de temperatura dos objetos ao redor. Em seguida, ele coleta essas informações de radiação do objeto e gera informações de temperatura para imagem, com base na diferença de temperatura. Quanto mais quente o objeto, mais radiação infravermelha ele produz. Se a intensidade for muito alta, você pode senti-la como calor.
