Módulo de câmara térmica infravermelha de 640x512/12μm para bombeiros, resgate e termografia industrial
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | COIN612RG2 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Faixa de temperatura | -20℃~+550℃ (Personalizável) | Precisão de temperatura | ±2℃ ou ±2% |
|---|---|---|---|
| Resolução | 640x512/12μm | NETD | ≤25mK/F1.0/25℃ |
| Faixa Espectral | 8~14μm LW | Tamanho | 25,4×25,4×15,7mm |
| Destacar | Núcleo de combate ao fogo do módulo da câmera,Núcleo 17uM do módulo da câmera do salvamento,Núcleo térmico estável do módulo da câmera |
||
Descrição de produto

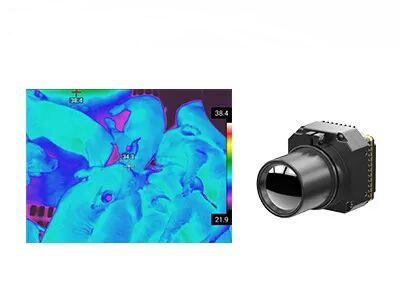

Núcleo térmico infravermelho 640x512/12μm do módulo da câmera para resgate de combate a incêndios
Visão geral do produto
Feito sob medida para desenvolvedores e integradores de sistemas, o núcleo da câmera infravermelha de medição de temperatura COIN612RG2 apresenta excelente compatibilidade e capacidade de expansão para suportar o rápido desenvolvimento secundário. Ele está em conformidade com protocolos de comunicação serial padrão e está equipado com diversas interfaces de saída universais.
Combinado com uma série completa de lentes ópticas opcionais, adapta-se a diferentes distâncias de detecção e requisitos de cena. Algoritmos integrados de medição de temperatura e tecnologia de processamento de sinal eliminam o desenvolvimento de algoritmos complexos para os usuários. Combinado com sua estrutura compacta e baixo consumo de energia, ele realiza uma integração rápida e completa, desde o acesso ao hardware até a realização da função de medição de temperatura para sistemas industriais de imagem térmica.
Principais recursos
- Funcionalidade abrangente, design econômico
- Desenvolvido usando detector infravermelho de nível de wafer ApexCore, com NETD≤25mK
- Combina FPA amplamente utilizado com algoritmos avançados de processamento de imagem para melhorar a qualidade da imagem
- Precisão de medição de temperatura de até ±2°C ou ±2%, suportando faixas de -20°C a 150°C e 100°C a 550°C, com extensões personalizáveis
- Compacto e leve, alta eficiência com baixo consumo de energia
- Dimensões: 25,4*25,4*15,7mm
- Peso: 15±1g, Consumo de energia: ≤0,65W
- Múltiplas Configurações, Integração Rápida
- Lentes ópticas opcionais para atender a diversos requisitos de aplicação
- Suporta interfaces de saída de imagem USB2.0/DVP/LVDS/BT.656
- Saída de dados de imagem RAW/YUV/TMP com controle de porta serial
Especificações do produto
| Modelo | COIN612RG2 |
|---|---|
| Indicadores de detectores IR | |
| Material Sensível | VOx |
| Resolução | 640*512 |
| Tamanho dos pixels | 12μm |
| Resposta Espectral | 8μm ~ 14μm |
| NETD típico | ≤25mK/F1.0/25℃ |
| Processamento de imagem | |
| Taxa de quadros digitais | 25/30Hz |
| Hora de inicialização | 6s |
| Vídeo Analógico | PAL/NTSC |
| Vídeo digital | RAW/YUV422/TMP |
| Algoritmo de imagem | Correção de não uniformidade (NUC) Redução de ruído 3D (3DNR) Supressão de ruído 2D (DNS) Compressão de Faixa Dinâmica (DRC) Aprimoramento de borda (EE) |
| Exibição de imagem | 10 tipos (branco quente/lava/ferro vermelho/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/matiz/preto quente) |
| Programas para PC | |
| Software ICC | Controle de módulo e exibição de vídeo |
| Elétrica | |
| Interface externa padrão | 50 pinos: DF40C-50DP-0.4V (51), (HRS, macho) |
| Placa de expansão USB | USB3.0/USB2.0/VPC/USB2.0 e VPC |
| Interface de comunicação | TTL-232/USB2.0 |
| Interface de vídeo digital | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tensão de alimentação | 4,5~5,5V |
| Consumo típico de energia | 0,65 W |
| Medição de temperatura | |
| Temperatura operacional | -10℃~+50℃ |
| Faixa de medição de temperatura | -20°C~150°C, 100°C~550°C; Personalização e expansão de suporte |
| Precisão de medição de temperatura | ±2°C ou ±2% (o que for maior) |
| Medição Parcial de Temperatura | Suporta valores máximos, mínimos e médios de saída de áreas de medição de temperatura |
| SDK | Android/Windows/Linux; Obtenha análise e conversão de fluxo de vídeo de cinza para temperatura |
| Mecânico | |
| Tamanho do núcleo nu (mm) | 25,4*25,4*15,7mm |
| Peso do núcleo nu (g) | 15±1g |
| Adaptabilidade Ambiental | |
| Temperatura operacional | -40℃~+70℃ |
| Temperatura de armazenamento | -45℃~+85℃ |
| Umidade | 5%~95%, sem condensação |
| Vibração | 5,35 gramas, vibração aleatória, 3 eixos |
| Impacto | Meia onda senoidal, 40g/11ms, direção de impacto 3 eixos, 6 direções |
| Certificação | ROHS2.0/REACH |
| Lente óptica | |
| Lente óptica | Foco fixo atérmico: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm |
| Nível de proteção | IP67 (lente frontal) |
Aplicações Industriais
O módulo de imagem térmica COIN612RG2 é amplamente utilizado em visão industrial, combate a incêndio e resgate, vigilância de segurança, observação externa, visão de máquina, eletrônicos de consumo, etc.
Seu parceiro confiável em detecção infravermelha
- Profundo conhecimento técnico
Com muitos anos de experiência em pesquisa, desenvolvimento e aplicação de tecnologia de sensores infravermelhos, construímos fortes capacidades em design de chips, fabricação de wafers, empacotamento e testes, bem como integração de sistemas. - Focado na Inovação e Implementação Prática
Estamos comprometidos em promover avanços tecnológicos em imagens térmicas, ampliando constantemente os limites em NETD, SWaP e temperatura operacional. - Portfólio diversificado de produtos
Apoiados por pesquisa e desenvolvimento independentes e diversos caminhos técnicos, oferecemos uma linha abrangente de componentes de detecção infravermelha — resfriados e não resfriados. - Validação rigorosa de confiabilidade
Apoiados por um sistema robusto de gestão de qualidade, nossos produtos passam por vários procedimentos de testes durante a produção para garantir estabilidade e confiabilidade a longo prazo. - Suporte Técnico Profissional
Nossa equipe de engenharia trabalha em estreita colaboração com as equipes de P&D e de produtos dos clientes para acelerar a integração do sistema, melhorar a eficiência e reduzir o tempo de lançamento no mercado.
Perguntas frequentes
Quais são as vantagens da tecnologia de imagem térmica?
A tecnologia de imagem térmica é um tipo de tecnologia passiva de detecção e reconhecimento sem contato. Possui duas funções principais: Termografia (medição de temperatura sem contato e detecção de falhas) e Visão Noturna (detecta e identifica facilmente o alvo na escuridão total).
O que é câmera infravermelha?
O sistema de imagem térmica infravermelha usa detectores infravermelhos para detectar a radiação infravermelha e convertê-la em sinais elétricos que são então amplificados e processados em uma imagem exibida.
O que é infravermelho?
Qualquer objeto que tenha temperatura acima do zero absoluto (-273,15 graus Celsius ou 0 Kelvin) emite radiação. A radiação infravermelha, juntamente com a luz visível, a luz ultravioleta, os raios X, os raios gama, os raios cósmicos e as ondas de rádio formam todo o espectro eletromagnético. O comprimento de onda do infravermelho está entre 0,78μm a 1000μm, é um tipo de luz invisível cujo comprimento de onda é maior que a luz vermelha.
