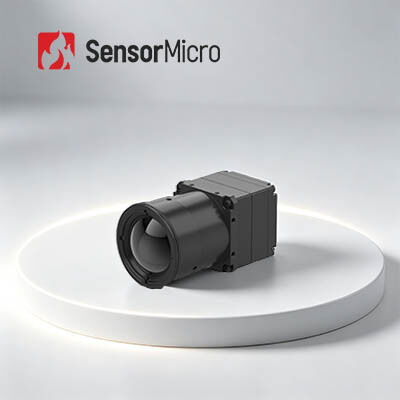

Módulo de Câmera Infravermelha 1280x1024/12µm para Termografia Industrial

  • 1280x1024/12μm Infrared Camera Module Core for Industrial Thermography
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo MOEDA1212R
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Faixa de temperatura -20℃~+550℃ (Personalizável) Precisão de temperatura ±2℃ ou ±2%
Resolução 1280x1024/12μm NETD ≤40mK/F1.0/25℃
Faixa Espectral 8~14μm LW Taxa de quadros digitais 30Hz
Destacar

Núcleo 640x512 do módulo da câmera

,

Núcleo do módulo da câmera do Thermography

,

módulo térmico infravermelho da câmera 17um
Deixe um recado
Descrição de produto
Módulo de Câmera Infravermelha 1280x1024 12µm para Termografia Industrial
Visão Geral do Produto

O núcleo da câmera infravermelha COIN1212R apresenta um detector infravermelho não resfriado de megapixel 1280*1024/12µm, integrado com circuitos avançados de processamento de sinal e algoritmos de medição de temperatura. Ele suporta protocolos de comunicação serial amplamente adotados e oferece uma variedade de interfaces de saída de vídeo, juntamente com uma gama completa de opções de lentes ópticas.

Capaz de detectar rapidamente diferenças de temperatura e entregar imagens térmicas claras e dados de temperatura precisos, ele simplifica significativamente o desenvolvimento secundário de sistemas de medição de temperatura.

Principais Características
Imagem de Alta Definição, Detecção Precisa
  • A detecção de alta definição com megapixel permite a medição de temperatura infravermelha em visualizações mais amplas e áreas maiores
  • Ao monitorar pequenas variações de temperatura, mais detalhes térmicos do alvo são claramente revelados
Completo e Eficiente
  • Desenvolvido com um detector infravermelho não resfriado de grande formato de ponta
  • Integrado com múltiplos algoritmos avançados de processamento de imagem para aprimorar a qualidade da imagem
  • Precisão de medição de temperatura de até ±3°C ou ±3%, suportando faixas de -20°C a 150°C e 0 a 550°C, com extensões personalizáveis
Múltiplas Configurações, Integração Rápida
  • Suporta vários modos de saída de imagem, incluindo DVP e BT.1120
  • Saída de dados de imagem RAW/YUV com controle de porta serial
Especificações do Produto
Modelo COIN1212R
Indicadores do Detector IR Material Sensível: VOx
Resolução: 1280*1024
Tamanho do Pixel: 12µm
Resposta Espectral: 8µm ~ 14µm
NETD Típico: ≤40mK/F1.0/25°C
Processamento de Imagem Taxa de Quadros Digital: 30Hz
Tempo de Inicialização: 6s
Vídeo Analógico: /
Vídeo Digital: RAW/YUV422/TMP
Algoritmo de Imagem: Correção de Não Uniformidade (NUC), Redução de Ruído 3D (3DNR), Supressão de Ruído 2D (DNS), Compressão de Faixa Dinâmica (DRC), Realce de Bordas (EE)
Exibição de Imagem: 10 Tipos (Branco Quente/Lava/Vermelho Ferro/Ferro Quente/Médico/Ártico/Arco-íris 1/Arco-íris 2/Tonalidade/Preto Quente)
Software para PC Software ICC: Controle do Módulo e Exibição de Vídeo
Elétrica Interface Externa Padrão: 50 pinos: DF40C-50DP-0.4V(51), (HRS, Macho)
Placa de Extensão: USB3.0
Interface de Comunicação: TTL-232
Interface de Vídeo Digital: DVP16/BT.1120/MIPI
Tensão de Alimentação: 4.5~5.5V
Consumo Típico de Energia: 1.0W
Medição de Temperatura Temperatura de Operação: -10°C~+50°C
Faixa de Medição de Temperatura: -20°C~150°C, 0°C~550°C; Suporta Personalização e Expansão
Precisão de Medição de Temperatura: Maior de ±2°C / ±2%
Medição de Temperatura Parcial: Suporta saída do valor máximo, mínimo e médio das áreas de medição de temperatura
SDK: Android/Windows/Linux; Realiza Análise de Fluxo de Vídeo e Conversão de Cinza para Temperatura
Mecânica Tamanho do Núcleo Nu (mm): 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm; 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm
Peso do Núcleo Nu (g): 14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g
Adaptabilidade Ambiental Temperatura de Operação: -40°C~+70°C
Temperatura de Armazenamento: -45°C~+85°C
Umidade: 5%~95%, sem condensação
Vibração: 5.35grms, Vibração Aleatória, 3 eixos
Impacto: Onda Semicosenoidal, 40g/11ms, Direção de Impacto 3 Eixos, 6 Direções
Certificação: ROHS2.0/REACH
Lente Óptica Lente Óptica: Foco Fixo Atermal: 14mm/19mm/24mm
Nível de Proteção: IP67 (Lente Frontal)
Aplicações Industriais

O módulo de imagem térmica COIN1212R é amplamente utilizado em Inspeção de Energia Elétrica, Visão Computacional, Segurança e Monitoramento de HVAC de Edifícios, Ambientes Externos, Combate a Incêndios e Resgate, Aplicação da Lei e Resgate, etc.

Benefícios do Produto
Portfólio de Produtos Diverso

Uma ampla gama de formatos de produtos, incluindo detectores infravermelhos, núcleos de câmera e módulos para atender a vários requisitos de integração.

Rica Variedade de Produtos

Múltiplas resoluções de matriz, tamanhos de pixel, bandas de onda e combinações de opções de lentes proporcionam maior flexibilidade para diversas aplicações.

Desempenho Excepcional

Imagem clara, tamanho compacto, baixo consumo de energia, alta sensibilidade e forte confiabilidade — projetado para operar sob uma ampla gama de desafios ambientais.

Fácil Integração

Múltiplas opções de interface tornam a integração simples e permitem o desenvolvimento rápido em múltiplos campos de aplicação.

Perguntas Frequentes
O que é isotérmica infravermelha?
A linha que conecta os pontos com o mesmo valor de temperatura no gráfico isotérmico é chamada de isotérmica. As isotérmicas mostram estados diferentes, e a temperatura representada também é diferente, sendo dividida nas seguintes situações:
  • Se a isotérmica for esparsa, a diferença de temperatura entre diferentes locais é relativamente pequena; se a isotérmica for densa, significa que a temperatura em diferentes locais é muito diferente.
  • Se a isotérmica for reta, significa que há poucos fatores afetando a distribuição de temperatura; se a isotérmica for curva, significa que há muitos fatores afetando a distribuição de temperatura.
  • A tendência leste-oeste significa que a temperatura varia com a latitude, e o fator latitude é o principal fator; se a isotérmica for paralela à linha costeira, o que significa que a temperatura varia com a distância do mar, e a distância do mar é o principal fator.
