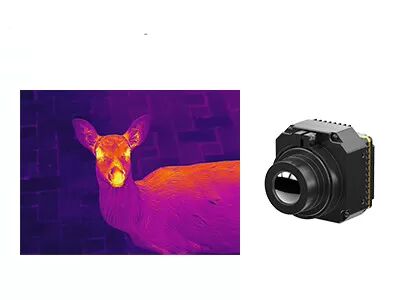

Modulo de câmara infravermelha LWIR de 1280×1024/12μm com gama espectral de 8~14μm
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | MOEDA1212R |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 1280x1024/12μm | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Taxa de quadros digitais | 30Hz |
| Tensão de alimentação | 4.5~5.5V | Consumo típico de energia | 1.0W |
| Destacar | Módulo de alta resolução da câmera de LWIR,módulo térmico da câmera 14um,Núcleo da câmera da imagiologia térmica do VOx |
||
Descrição de produto
1280*1024/12μm Módulo de câmara infravermelha LWIR 8~14μm Faixa espectral
O COIN1212R é um dos módulos de câmera infravermelha não resfriada da série COIN-R desenvolvido pela SensorMicro.circuito de processamento de sinal profissional, e uma plataforma avançada de processamento de imagem para transformar completamente a radiação infravermelha alvo em dados precisos de temperatura.O módulo suporta medição de temperatura com intervalos personalizáveis de -20°C a 550°C para aplicações industriais.
Com a sua grande matriz de resolução de 1280x1024, o módulo térmico não arrefecido COIN1212R oferece detalhes de imagem superiores e suporta aplicações de campo de visão mais amplo.O tamanho de pixel reduzido de 12μm proporciona uma resolução espacial aprimorada e permite distâncias focais de lentes ópticas mais curtas para alcançar os mesmos objetivos da missão.
Principais características
Imagem de alta definição, detecção precisa
- A detecção de alta definição de megapixels permite a medição da temperatura infravermelha em vistas mais amplas e áreas maiores
- Revelação clara de mais detalhes térmicos ao monitorar pequenas variações de temperatura
Com todas as funcionalidades e eficiente
- Desenvolvido com um detector infravermelho de grande formato não resfriado de primeira linha
- Integrado com vários algoritmos avançados de processamento de imagem para melhorar a qualidade da imagem
- Precisão de medição de temperatura até ±3°C ou ±3%, suportando faixas de -20°C a 150°C e 0 a 550°C com extensões personalizáveis
Configurações múltiplas, integração rápida
- Suporta vários modos de saída de imagem, incluindo DVP e BT.1120
- Saída de dados de imagem RAW/YUV com controlo de porta serial
Especificações do produto
| Modelo | COIN1212R |
|---|---|
| Indicadores de detectores IR | |
| Material sensível | VOx |
| Resolução | 1280*1024 |
| Tamanho do pixel | 12 μm |
| Resposta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤ 40mK/F1.0/25°C |
| Processamento de imagem | |
| Taxa de quadros digitais | 30 Hz |
| Tempo de arranque | 6s |
| Vídeo analógico | / |
| Vídeo digital | RAW/YUV422/TMP |
| Algoritmo de imagem | Correção de não-uniformidade (NUC) Redução do ruído 3D (3DNR) Supressão de ruído 2D (DNS) Compressão de faixa dinâmica (DRC) Reforço da borda (EE) |
| Exibição de imagem | 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente) |
| Software para PC | |
| Software ICC | Módulo de controlo e visor de vídeo |
| Eletrodomésticos | |
| Interface externa padrão | 50 pin: DF40C-50DP-0.4V ((51), (HRS, Homem) |
| Tabela de extensão | USB3.0 |
| Interface de comunicação | TTL-232 |
| Interface de vídeo digital | DVP16/BT.1120/MIPI |
| Tensão de alimentação | 4.5~5.5V |
| Consumo típico de energia | 1.0W |
| Medição da temperatura | |
| Temperatura de funcionamento | -10°C~+50°C |
| Intervalo de medição da temperatura | -20°C~150°C, 0°C~550°C; Suporte de personalização e expansão |
| Precisão da medição da temperatura | Maior que ±2°C / ±2% |
| Medição parcial da temperatura | Valores máximos, mínimos e médios da saída de suporte das áreas de medição de temperatura |
| SDK | Android/Windows/Linux; Análise de fluxo de vídeo e conversão de cinza para temperatura |
| Mecânico | |
| Tamanho do núcleo nu ((mm) | 14mm/19mm/25mm: 25,4mm* 25,4mm* 19,3mm 35mm/50mm/100m: 35,4mm*35,4mm*17,8mm |
| Peso do núcleo nu ((g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35 mm/50 mm/100 m: 32,5 ± 1 g |
| Adaptabilidade ao ambiente | |
| Temperatura de funcionamento | -40°C~+70°C |
| Temperatura de armazenamento | -45°C~+85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | 5.35 gramas, vibração aleatória, 3 eixos |
| Impacto | Meia onda senoidal, 40g/11ms, direção de impacto 3 eixos, 6 direções |
| Certificação | RoHS2.0/REACH |
| Lentes ópticas | |
| Lentes ópticas | Foco fixo Atermal: 14 mm/19 mm/24 mm |
| Nível de protecção | IP67 ((Lente frontal) |
Aplicações industriais
O módulo de imagem infravermelha COIN1212R é amplamente utilizado em eletricidade de potência, visão de máquina, inspeção de edifícios, metalurgia petroquímica e várias outras aplicações industriais.
Portfólio diversificado de produtos
- Variedade de produtos:Resoluções múltiplas de matriz, tamanhos de pixels, bandas de onda e combinações de opções de lentes fornecem maior flexibilidade para diversas aplicações.
- Desempenho excepcional:Imagem clara, tamanho compacto, baixo consumo de energia, alta sensibilidade e elevada fiabilidade, concebidos para funcionar sob uma ampla gama de desafios ambientais.
- Integração fácil:As múltiplas opções de interface tornam a integração simples e permitem um desenvolvimento rápido em vários campos de aplicação.
Perguntas Frequentes
1O que é a imagem térmica infravermelha?
A imagem térmica por infravermelho é um método que utiliza radiação infravermelha e energia térmica para recolher informações sobre objetos, a fim de formular imagens deles,ou obter informações de temperatura dos objetos, mesmo em ambientes de baixa visibilidade.
2Como funciona a imagem térmica infravermelha?
O sistema de imagem térmica por infravermelho é uma tecnologia de detecção e identificação passiva sem contacto por infravermelho.Ele focaliza a radiação infravermelha da cena no detector infravermelho da matriz do plano focal através do sistema óptico infravermelho que pode passar através da radiação infravermelhaO detector térmico converte o sinal de radiação de intensidade diferente no sinal elétrico correspondente e, em seguida, através da amplificação e do processamento de vídeo,forma a imagem infravermelha que pode ser observada a olho nu.
