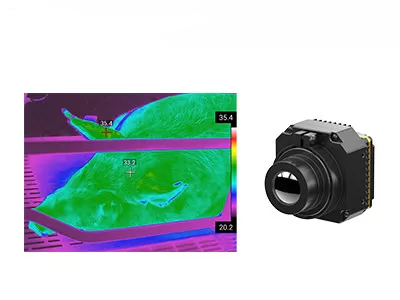

Módulo de câmara térmica VOx sem arrefecimento de alta sensibilidade com 1280x1024/12μm

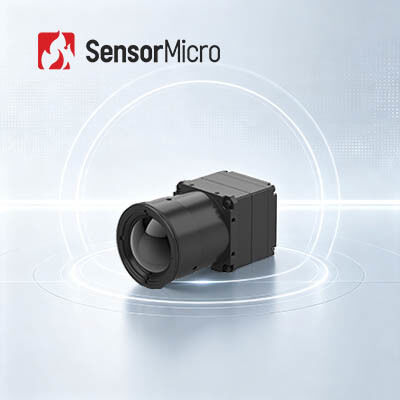

  • High Sensitivity Uncooled VOx Thermal Camera Module with 1280x1024/12μm
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo MOEDA1212R
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 1280x1024/12μm NETD ≤40mK/F1.0/25℃
Faixa Espectral 8~14μm Taxa de quadros digitais 30Hz
Consumo típico de energia 1.0W Tensão de alimentação 4.5~5.5V
Destacar

Módulo térmico da câmera do VOx LWIR

,

Módulo térmico 1280x1024 da câmera do VOx

,

Módulo Uncooled 12uM da câmera
Deixe um recado
Descrição de produto
Módulo de Câmera Térmica VOx LWIR de Alta Sensibilidade Não Resfriado 1280x1024/12µm
Visão Geral do Produto

O núcleo da câmera infravermelha COIN1212R possui um detector infravermelho não resfriado de megapixel 1280*1024/12µm, integrado com circuitos avançados de processamento de sinal e algoritmos de medição de temperatura. Ele suporta protocolos de comunicação serial amplamente adotados e oferece uma variedade de interfaces de saída de vídeo, juntamente com uma gama completa de opções de lentes ópticas.

Capaz de detectar rapidamente diferenças de temperatura e entregar imagens térmicas claras e dados de temperatura precisos, ele simplifica significativamente o desenvolvimento secundário de sistemas de medição de temperatura. Isso o torna uma solução de integração de imagem térmica tudo-em-um para aplicações em monitoramento inteligente, manufatura de ponta, controle de processos, pesquisa científica e outras aplicações de imagem térmica de ponta.

Principais Características
  • Imagem de Alta Definição, Detecção Precisa: A detecção de alta definição em megapixel permite a medição de temperatura infravermelha em visualizações e áreas maiores. Ao monitorar pequenas variações de temperatura, mais detalhes térmicos do alvo são claramente revelados.
  • Completo e Eficiente: Desenvolvido com um detector infravermelho não resfriado de grande formato de ponta. Integrado com múltiplos algoritmos avançados de processamento de imagem para aprimorar a qualidade da imagem. Precisão de medição de temperatura de até ±3°C ou ±3%, suportando faixas de -20°C a 150°C e 0 a 550°C, com extensões personalizáveis.
  • Múltiplas Configurações, Integração Rápida: Suporta vários modos de saída de imagem, incluindo DVP e BT.1120. Saída de dados de imagem RAW/YUV com controle de porta serial.
Especificações do Produto
Modelo COIN1212R
Indicadores do Detector IR
Material Sensível VOx
Resolução 1280*1024
Tamanho do Pixel 12µm
Resposta Espectral 8µm ~ 14µm
NETD Típico ≤40mK/F1.0/25°C
Processamento de Imagem
Taxa de Quadros Digital 30Hz
Tempo de Inicialização 6s
Vídeo Analógico /
Vídeo Digital RAW/YUV422/TMP
Algoritmo de Imagem Correção de Não Uniformidade (NUC)
Redução de Ruído 3D (3DNR)
Supressão de Ruído 2D (DNS)
Compressão de Faixa Dinâmica (DRC)
Realce de Bordas (EE)
Exibição de Imagem 10 Tipos (Branco Quente/Lava/Vermelho Ferro/Ferro Quente/Médico/Ártico/Arco-íris 1/Arco-íris 2/Tonalidade/Preto Quente)
Software para PC
Software ICC Controle do Módulo e Exibição de Vídeo
Elétrico
Interface Externa Padrão 50 pinos: DF40C-50DP-0.4V(51), (HRS, Macho)
Placa de Extensão USB3.0
Interface de Comunicação TTL-232
Interface de Vídeo Digital DVP16/BT.1120/MIPI
Tensão de Alimentação 4.5~5.5V
Consumo de Energia Típico 1.0W
Medição de Temperatura
Temperatura de Operação -10°C~+50°C
Faixa de Medição de Temperatura -20°C~150°C, 0°C~550°C; Suporta Personalização e Expansão
Precisão de Medição de Temperatura Maior de ±2°C / ±2%
Medição de Temperatura Parcial Suporta saída do valor máximo, mínimo e médio das áreas de medição de temperatura
SDK Android/Windows/Linux; Realiza Análise de Fluxo de Vídeo e Conversão de Cinza para Temperatura
Mecânico
Tamanho do Núcleo Nu (mm) 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm
35mm/50mm/100m: 35.4mm*35.4mm*17.8mm
Peso do Núcleo Nu (g) 14mm/19mm/25mm: 19.7±1g
35mm/50mm/100m: 32.5±1g
Adaptabilidade Ambiental
Temperatura de Operação -40°C~+70°C
Temperatura de Armazenamento -45°C~+85°C
Umidade 5%~95%, sem condensação
Vibração 5.35grms, Vibração Aleatória, 3 eixos
Impacto Onda Semicosenoidal, 40g/11ms, Direção de Impacto 3 Eixos, 6 Direções
Certificação ROHS2.0/REACH
Lente Óptica
Lente Óptica Foco Fixo Atermal: 14mm/19mm/24mm
Nível de Proteção IP67 (Lente Frontal)
Aplicações Industriais

O módulo de imagem infravermelha COIN1212R é amplamente utilizado em Energia Elétrica, Visão Computacional, Inspeção de Edifícios, Petroquímica Metalúrgica, etc.

Nossos Detectores Infravermelhos Principais

Tecnologias Internas de Detectores Infravermelhos:

  • Detectores Infravermelhos Não Resfriados VOx de 8 polegadas 0.11µm
  • Detectores Infravermelhos Resfriados MCT de 8 polegadas 0.5µm
  • Detectores Infravermelhos Resfriados T2SL de 8 polegadas 0.5µm

Capacidade de Produção e Vantagens:

  • 6 milhões de detectores infravermelhos autodesenvolvidos por ano
  • Instalação de fabricação de semicondutores de 30.000 m²
  • Área de sala limpa de 20.000 m²
Perguntas Frequentes
1. O que é termografia infravermelha?

A termografia é uma nova e eficaz tecnologia de método de diagnóstico não invasivo baseada na detecção da temperatura da superfície do objeto. A radiação infravermelha (IR) emitida por um objeto é registrada e visualizada na forma de um mapa de distribuição de temperatura.

2. Para que pode ser usada a termografia infravermelha?

A imagem térmica infravermelha pode ser usada para realizar inspeções domiciliares, determinar defeitos estruturais, falhas elétricas, falhas mecânicas, alterações fisiológicas em pessoas e animais e muito mais.

3. Quais são as vantagens da termografia infravermelha?

Para o teste não destrutivo, é simples de testar e rápido de responder sem danos, o que resulta em economia de custos, aumento da eficiência de trabalho, redução de mão de obra e depreciação de equipamentos.

Para a termografia médica, é muito eficiente para encontrar problemas ocultos no corpo humano, 100% seguro sem radiação e dor, sendo uma ferramenta ideal para triagem de saúde precoce.
