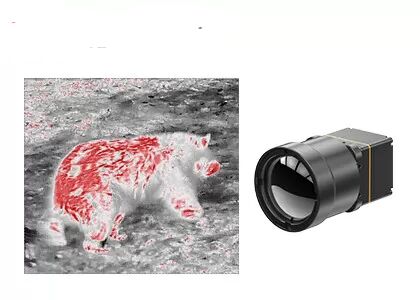

Núcleo de câmera térmica não refrigerada LWIR com resolução de 1280x1024 e densidade de pixel de 12μm para imagens de alta definição

  • LWIR Uncooled Thermal Camera Core with 1280x1024 Resolution and 12μm Pixel Pitch for High-Definition Imaging
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo MOEDA1212
Quantidade de ordem mínima 1 PARTE
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 1280x1024 NETD ≤40mK/F1.0/25℃
Consumo de energia 1.0W Taxa de quadros 30Hz
Faixa Espectral 8~14μm Distância entre pixels 12μm
Destacar

Módulo térmico Uncooled 12uM de LWIR

,

Núcleo da câmera da visão noturna LWIR

,

núcleo térmico da câmera do espaço livre 640x512
Deixe um recado
Descrição de produto
Núcleo de Câmera Térmica Não Resfriada LWIR 1280x1024 12µm para Visão Noturna Pessoal
Visão Geral do Produto

O núcleo de câmera infravermelha COIN1212 é uma solução de imagem térmica de ponta sob medida para múltiplos cenários industriais chave. Seu sistema de detecção de wafer de 1280×1024 de alta definição e 12µm permite monitoramento de longo alcance e amplo espectro e detecção fina de curta distância, combinando perfeitamente com os requisitos de precisão de inspeção de qualidade industrial e investigação de segurança de infraestrutura.

Equipado com protocolos de comunicação completos e modos de saída de vídeo, ele pode ser rapidamente integrado em sistemas de transporte inteligentes e equipamentos experimentais de pesquisa científica, fornecendo suporte de imagem térmica estável, eficiente e de alta precisão para várias aplicações de cenários de ponta.

Principais Características
  • Imagem de Alta Definição, Detecção Precisa: Resolução de megapixel 1280×1024/12µm permite imagem HD de amplo campo de visão e longo alcance. Captura detalhes finos do alvo claramente durante a observação de perto.
  • Completo e Custo-Benefício: Construído com um detector infravermelho de wafer de grande formato líder na indústria. Integrado com algoritmos avançados de processamento de imagem para aprimorar a clareza da imagem e a qualidade visual.
  • Integração Rápida, Desenvolvimento Acelerado: Suporta múltiplas interfaces de saída de imagem, incluindo DVP e BT.1120. Saídas de dados de imagem RAW/YUV com controle de porta serial.
Especificações do Produto
Modelo COIN1212
Indicadores do Detector IR
Material Sensível VOx
Resolução 1280×1024
Tamanho do Pixel 12µm
Resposta Espectral 8µm ~ 14µm
NETD Típico ≤40mK/F1.0/25℃
Processamento de Imagem
Taxa de Quadros Digital 30Hz
Tempo de Inicialização 6s
Vídeo Analógico /
Vídeo Digital RAW/YUV422
Algoritmo de Imagem Correção de Não Uniformidade (NUC)
Redução de Ruído 3D (3DNR)
Supressão de Ruído 2D (DNS)
Compressão de Faixa Dinâmica (DRC)
Realce de Borda (EE)
Exibição de Imagem 10 Tipos (Branco Quente/Lava/Vermelho Ferro/Ferro Quente/Médico/Ártico/Arco-íris 1/Arco-íris 2/Tonalidade/Preto Quente)
Software para PC
Software ICC Controle do Módulo e Exibição de Vídeo
Elétrico
Interface Externa Padrão 50 pinos: DF40C-50DP-0.4V(51), (HRS, Macho)
Placa de Extensão USB3.0
Interface de Comunicação TTL-232
Interface de Vídeo Digital DVP16/BT.1120/MIPI
Tensão de Alimentação 4.5~5.5V
Consumo de Energia Típico 1.0W
Mecânico
Tamanho do Núcleo Nu (mm) 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm
35mm/50mm/100m: 35.4mm×35.4mm×17.8mm
Peso do Núcleo Nu (g) 14mm/19mm/25mm: 19.7±1g
35mm/50mm/100m: 32.5±1g
Adaptabilidade Ambiental
Temperatura de Operação -40℃~+70℃
Temperatura de Armazenamento -45℃~+85℃
Umidade 5%~95%, sem condensação
Vibração 5.35grms, Vibração Aleatória, 3 eixos
Impacto Onda Semicircrescente, 40g/11ms, Direção de Impacto Eixo X, 3 vezes
Certificação ROHS2.0/REACH
Lente Óptica
Lente Óptica Foco Fixo Atermal: 14mm/19mm/25mm/35mm/50mm/100mm
Nível de Proteção IP67 (Lente Frontal)
Aplicações Industriais

O módulo de imagem térmica COIN1212 é aplicado no campo de Monitoramento de Infraestrutura Chave, Manufatura de Ponta, Inspeção Industrial, Pesquisa Científica e mais.

Sobre Nós

Com foco em tecnologia de imagem térmica infravermelha, a SensorMicro é especializada em fornecer um portfólio abrangente de produtos principais, incluindo detectores infravermelhos resfriados e não resfriados de alto desempenho, módulos térmicos e núcleos infravermelhos. Esses produtos servem como os "olhos" da percepção térmica, capacitando uma ampla gama de indústrias com soluções infravermelhas confiáveis e eficientes.

Perguntas Frequentes
1. Interface do Módulo Térmico Infravermelho * HDMI

HDMI é a sigla para High Definition Multimedia Interface. É usado para substituir a antiga interface de transmissão de sinal analógico AV, como RCA. HDMI é a interface de áudio e vídeo digital mais utilizada no campo de eletrônicos de consumo de imagem térmica infravermelha, e também é amplamente utilizada por vários produtos de módulos de câmera infravermelha.

Existem muitas versões da interface HDMI:

  • Interface padrão HDMI: ou seja, interface tipo A HDMI, com largura de 14mm, e é usada para TVs HD, computadores desktop, projetores e outros equipamentos
  • Interface mini HDMI: ou seja, interface tipo C HDMI, com largura de 10.5mm, e é usada para MP4, tablets, câmeras e outros dispositivos
  • Interface micro HDMI: ou seja, interface tipo D HDMI, com largura de 6mm, e é usada para smartphones, tablets e outros dispositivos.

Atualmente, o módulo térmico infravermelho desenvolvido pela SensorMicro utiliza a interface padrão HDMI.
