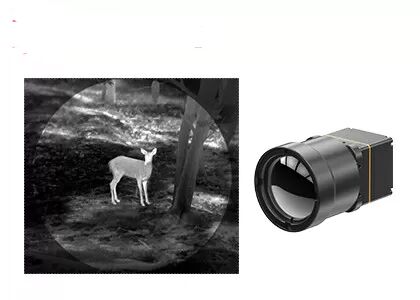

Módulo de Imagem Térmica LWIR com Detector Infravermelho de 1280x1024/8µm

  • LWIR Thermal Imaging Module with 1280x1024/8μm Infrared Detector
  • LWIR Thermal Imaging Module with 1280x1024/8μm Infrared Detector
  • LWIR Thermal Imaging Module with 1280x1024/8μm Infrared Detector
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iTL1208
Quantidade de ordem mínima 1 PARTE
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 1280x1024 Consumo de energia 1W
Faixa Espectral 8~14μm Distância entre pixels 8μm
NETD ≤30mK Taxa de quadros 25Hz/30Hz
Destacar

módulo térmico dos detectores de 640x512 Ir

,

Módulo da imagiologia térmica do Thermography LWIR

,

módulo da imagiologia térmica 12um
Deixe um recado
Descrição de produto
Módulo de Imagem Térmica LWIR com Detector Infravermelho de 1280x1024/8µm
Visão Geral do Produto

O módulo térmico iTL1208 é um produto desenvolvido pela SensorMicro, integrando um detector infravermelho não resfriado de 1280*1024/8µm. Com NETD típico ≤30mK, o módulo térmico iTL1208 oferece imagens térmicas mais claras, nítidas e detalhadas.

O design compacto, a estrutura leve e o baixo consumo de energia de 1W tornam o módulo térmico iTL1208 ideal para aplicações com requisitos rigorosos de tamanho, peso e energia. Algoritmos de imagem aprimorados fornecem imagens térmicas ultra nítidas.

Principais Características
Design Extremamente Leve
  • Tamanho compacto de 22,6*22,6*34,5mm e peso de 35,7g (incluindo lente de 12mm)
  • Entre os mais altos níveis de integração em sua classe
Alta Sensibilidade, Detecção Precisa
  • Tamanho de pixel ultrapequeno de 8µm com resolução de 1280*1024 para detalhes finos e imagens nítidas
  • NETD típico ≤ 30mK para detecção confiável de diferenças sutis de temperatura
Desenvolvimento Simplificado, Integração Rápida
  • Múltiplas opções de lentes ópticas disponíveis para diversos requisitos de aplicação
  • Suporta interface de saída de imagem MIPI CSI
  • Saída de dados de imagem RAW e YUV com controle via porta serial/I2C
Especificações do Produto
Modelo iTL1208
Indicadores do Detector IR
Material Sensível VOx
Resolução 1280*1024
Tamanho do Pixel 8µm
Resposta Espectral 8µm ~ 14µm
NETD Típico ≤30mK
Processamento de Imagem
Taxa de Quadros Digital 25/30Hz
Tempo de Inicialização ≤6s
Vídeo Digital RAW/YUV
Algoritmo de Imagem NUC/3DNR/DNS/DRC/EE
Exibição de Imagem 10 Tipos (Branco Quente/Lava/Vermelho Ferro/Ferro Quente/Médico/Ártico/Arco-íris 1/Arco-íris 2/Tonalidade/Preto Quente)
Software para PC Controle do Módulo e Exibição de Vídeo
Elétrico
Interface Externa Padrão Interface de Conector de 34 Pinos: BP04SD-34-0065-R0
Interface de Comunicação TTL-232/I2C
Interface de Vídeo Digital MIPI-CSI
Tensão de Alimentação 4,5-5,5V
Consumo Típico de Energia 1W
Mecânico
Tamanho (incluindo lente) Com lente de 5mm: 22,6mm*22,6mm*50mm (diâmetro externo da lente Φ37mm)
Com lente de 10mm: 22,6mm*22,6mm*45,3mm (diâmetro externo da lente Φ33mm)
Com lente de 12mm: 22,6mm*22,6mm*34,5mm (diâmetro externo da lente Φ26,6mm)
Com lente de 17mm: 22,6mm*22,6mm*35,4mm (diâmetro externo da lente Φ27mm)
Com lente de 25mm: 22,6mm*22,6mm*44,2mm (diâmetro externo da lente Φ33mm)
Com lente de 35mm: 22,6mm*22,6mm*50,9mm (diâmetro externo da lente Φ43,2mm)
Peso (incluindo lente) 85,5±4,5g (Com lente de 5mm)
70,5±3,6g (Com lente de 10mm)
35,7±2g (Com lente de 12mm)
40,7±2,1g (Com lente de 17mm)
71,0±3,6g (Com lente de 25mm)
110±5,5g (Com lente de 35mm)
Adaptabilidade Ambiental
Temperatura de Operação -40℃ a +70℃
Temperatura de Armazenamento -45℃ a +85℃
Umidade 5% a 95%, sem condensação
Vibração 5,35grms, Vibração Aleatória, 3 eixos
Impacto Onda Semicosenoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes
Certificação ROHS2.0/REACH
Lente Óptica Atermal de Foco Fixo: 5/10/12/17/25/35mm
Aplicações Industriais

O módulo de imagem térmica iTL1208 é aplicado em vários campos, incluindo combate a incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitoramento de segurança, dispositivos vestíveis, dispositivos portáteis e muito mais.

Perfil da Empresa

Como um fabricante e provedor de serviços líder mundial de detectores infravermelhos, a SensorMicro possui anos de profunda experiência em soluções de imagem térmica infravermelha. Guiados pela filosofia central de "SensorMicro, Sense More" e impulsionados pelas necessidades do usuário, nos dedicamos a desbloquear todo o potencial da tecnologia infravermelha, entregando produtos de alto desempenho e serviços profissionais a clientes em todo o mundo.

Perguntas Frequentes
1. Resolução do Detector Infravermelho

Isso se refere ao número de pixels na imagem térmica. Uma resolução mais alta significa mais pontos de observação e medição de temperatura, permitindo a observação e medição de alvos menores a distâncias maiores. As resoluções típicas de imagem térmica infravermelha variam de 256x192, 384x288, 640x512, 800x600, 1024x768 a 1280x1024. Detectores de resolução mais alta geralmente vêm com custos aumentados.

2. Campo de Visão (FOV)

Campo de Visão (FOV) refere-se ao campo de visão bidimensional do espaço de objetos observado pelo sistema óptico de um termovisor infravermelho. Tomando o FOV horizontal como exemplo, assumindo que o tamanho da matriz do detector é A*B, o tamanho do pixel é d e o comprimento focal da lente é f, então o ângulo do FOV horizontal θ=2*acrtan (A*d/2f). Após selecionar a matriz do detector e o tamanho do pixel, o campo de visão muda apenas com o comprimento focal do sistema óptico: um comprimento focal mais longo resulta em um campo de visão mais estreito, enquanto um comprimento focal mais curto fornece um campo de visão mais amplo.
