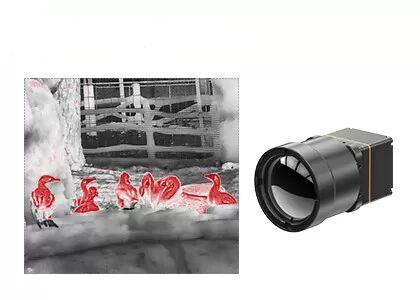

3 núcleo térmico da câmera da linha central LWIR com os robôs de 8~14μM Spectral Range For

Módulo Uncooled da imagiologia térmica de LWIR 640x512 12μm com a lente de 25mm para o ar livre

O módulo TWIN612 térmico é um produto novo da chegada desenvolvido pela tecnologia de sensor global. Integra detector infravermelho uncooled do pacote cerâmico de 640×512/12µm. Com NETD<40mk típico, o módulo TWIN612 térmico podia apresentar uma imagem mais clara, mais afiada e mais detalhada.

Com escala da medida da temperatura de -20℃~150℃/0~550℃, precisão de ±2℃ ou de ±2% e taxa de quadros até 30Hz, o módulo térmico garante a imagem térmica lisa e a medida exata da temperatura.

O módulo TWIN612 térmico tem as vantagens do design compacto, da estrutura de pouco peso e do consumo de potência tão baixo quanto 0.8w. Com algoritmos da imagem e função aumentados da medida da temperatura, o módulo TWIN612 térmico apresenta umas imagens mais estáveis e a temperatura exata.

O processo de empacotamento cerâmico é similar ao metal que empacota, que é uma tecnologia de empacotamento infravermelha madura do detector. Comparado com o metal que empacota, o volume e o peso do detector empacotado serão reduzidos extremamente. Assim, o módulo TWIN612 térmico poderia ser aplicado às indústrias que têm exigências restritas no consumo do tamanho, do peso e da potência.

- Mini Size: 25.4mm×25.4mm×35mm
- Peso leve: 25g
- NETD típico<40mk> - afiado, imagiologia térmica clara
- Consumo de potência típico tão baixo quanto 0.8W


O módulo da imagiologia térmica de TWIN612/R é aplicado ao campo do Thermography, da monitoração de segurança, das cargas úteis do UAV, dos robôs, do hardware inteligente, do ADAS, da luta contra o incêndio & do salvamento


1. Escala de DRI

É meios de medir a distância em que um detector infravermelho pode produzir uma imagem do alvo específico e pode ser dividido na escala da detecção, escala do reconhecimento, escala da identificação.

D (detecção): capacidade para distinguir um objeto do fundo
R (reconhecimento): capacidade para classificar a classe de objeto (animal, humano, veículo, barco…)
Mim (identificação): capacidade para descrever o objeto nos detalhes (um homem com um chapéu, um cervo, um jipe…)

De acordo com os critérios de Johnson, quando a probabilidade do detalhe do alvo visível na distância de DRI é 50%, a linha pares do número mínimo do alvo é 1:3: 6 (ou 1:4: 8), e o número mínimo correspondente de pixéis são 2:6: 12 (ou 2:8: 16).

Supondo que o diâmetro do alvo é H, a distância focal é f, o tamanho do pixel é d, e o número de linha pares está n, a seguir a uma distância L=H×f/da vista (2n×d)
