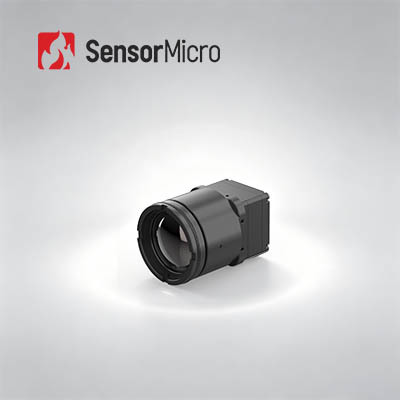

640x512 Resolução 12μm Pixel Pitch Thermal Imaging Module com medição de temperatura
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | COIN612RG2 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 640x512 | Consumo de energia | 0.65W |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Distância entre pixels | 12μm |
| NETD | ≤25mK/F1.0/25℃ | Taxa de quadros | 25Hz/30Hz |
| Destacar | Módulo de Imagem Térmica de Onda Longa,Módulo de Imagem Térmica com Detector de 12um,Módulo de Câmera Térmica Infravermelha com Detector |
||
Descrição de produto

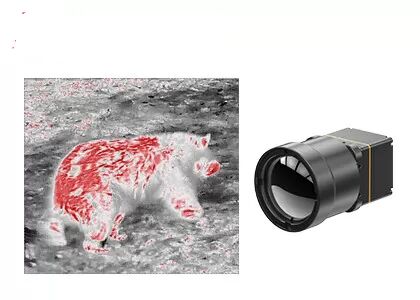

Módulo de imagem térmica de onda longa 640x512 12µm com medição de temperatura
Visão geral do produto
O núcleo da câmera infravermelha COIN612RG2 para medição de temperatura apresenta um detector infravermelho ApexCore 640*512/12μm em um design compacto e de baixo consumo de energia. Com algoritmos avançados de processamento de sinal e medição de temperatura, ele oferece detecção de temperatura em tempo real com uma precisão de ±2°C ou ±2%. Totalmente compatível com protocolos de comunicação serial padrão, COIN612RG2 suporta múltiplas interfaces de saída de vídeo e uma gama completa de lentes ópticas, agilizando o desenvolvimento secundário. Ele fornece uma solução abrangente de medição de temperatura por infravermelho para termografia industrial, controle de processos e fabricação inteligente, permitindo que os usuários concluam com eficiência o desenvolvimento secundário e a integração de sistemas – de hardware a algoritmos.
Principais recursos
- Funcionalidade abrangente, design econômico
- Desenvolvido usando um detector infravermelho de nível de wafer ApexCore, com NETD≤25mK
- Combina um FPA amplamente utilizado com algoritmos avançados de processamento de imagem para melhorar a qualidade da imagem
- Precisão de medição de temperatura de até ±2°C ou ±2%, suportando faixas de -20°C a 150°C e 100°C a 550°C, com extensões personalizáveis
- Compacto e leve, alta eficiência com baixo consumo de energia
- Dimensões: 25,4*25,4*15,7mm
- Peso: 15±1g, Consumo de energia: ≤0,65W
- Múltiplas Configurações, Integração Rápida
- Lentes ópticas opcionais para atender a diversos requisitos de aplicação
- Suporta interfaces de saída de imagem USB2.0/DVP/LVDS/BT.656
- Saída de dados de imagem RAW/YUV/TMP com controle de porta serial
Especificações do produto
| Modelo | COIN612RG2 |
|---|---|
| Indicadores de detectores IR | |
| Material Sensível | VOx |
| Resolução | 640*512 |
| Tamanho dos pixels | 12μm |
| Resposta Espectral | 8μm ~ 14μm |
| NETD típico | ≤25mK/F1.0/25℃ |
| Processamento de imagem | |
| Taxa de quadros digitais | 25/30 Hz |
| Hora de inicialização | 6s |
| Vídeo Analógico | PAL/NTSC |
| Vídeo digital | RAW/YUV422/TMP |
| Algoritmo de imagem | Correção de não uniformidade (NUC) Redução de ruído 3D (3DNR) Supressão de ruído 2D (DNS) Compressão de Faixa Dinâmica (DRC) Aprimoramento de borda (EE) |
| Exibição de imagem | 10 tipos (branco quente/lava/ferro vermelho/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/matiz/preto quente) |
| Programas para PC | |
| Software ICC | Controle de módulo e exibição de vídeo |
| Elétrica | |
| Interface externa padrão | 50 pinos: DF40C-50DP-0.4V (51), (HRS, macho) |
| Placa de expansão USB | USB3.0/USB2.0/VPC/USB2.0 e VPC |
| Interface de comunicação | TTL-232/USB2.0 |
| Interface de vídeo digital | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tensão de alimentação | 4,5~5,5V |
| Consumo típico de energia | 0,65 W |
| Medição de temperatura | |
| Temperatura operacional | -10℃~+50℃ |
| Faixa de medição de temperatura | -20°C~150°C, 100°C~550°C; Personalização e expansão de suporte |
| Precisão de medição de temperatura | ±2°C ou ±2% (o que for maior) |
| Medição Parcial de Temperatura | Suporta valores máximos, mínimos e médios de saída de áreas de medição de temperatura |
| SDK | Android/Windows/Linux; Obtenha análise e conversão de fluxo de vídeo de cinza para temperatura |
| Mecânico | |
| Tamanho do núcleo nu (mm) | 25,4*25,4*15,7mm |
| Peso do núcleo nu (g) | 15±1g |
| Adaptabilidade Ambiental | |
| Temperatura operacional | -40℃~+70℃ |
| Temperatura de armazenamento | -45℃~+85℃ |
| Umidade | 5%~95%, sem condensação |
| Vibração | 5,35 gramas, vibração aleatória, 3 eixos |
| Impacto | Meia onda senoidal, 40g/11ms, direção de impacto 3 eixos, 6 direções |
| Certificação | ROHS2.0/REACH |
| Lente óptica | |
| Lente óptica | Foco fixo atérmico: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm |
| Nível de proteção | IP67 (lente frontal) |
Aplicações Industriais
- Termografia
- Visão Industrial
- Combate a Incêndios e Resgate
- Vigilância de Segurança
- Observação ao ar livre
- Visão mecânica
- Eletrônicos de consumo
Serviço Padronizado
- Documentação completa:Manuais de produtos, guias de configuração e referências de seleção. Comece sem suposições.
- Assistência de desenvolvimento e teste:Testes integrados de amostra, avaliação de desempenho e verificação de parâmetros facilitados.
- Kit de ferramentas avançado para desenvolvedores:SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
- Suporte Técnico Remoto:Suporte 24 horas por dia, 7 dias por semana — resposta rápida e resolução oportuna para problemas críticos.
- Garantia:Peças originais e adesão rigorosa ao processo para restaurar o desempenho ideal.
Perguntas frequentes
Quais são as vantagens dos módulos térmicos resfriados?
Os módulos térmicos resfriados oferecem diversas vantagens, incluindo:
- Maior Sensibilidade:Módulos resfriados podem detectar diferenças menores de temperatura, proporcionando melhor qualidade de imagem.
- Alcance mais longo:Eles podem capturar informações térmicas em distâncias maiores.
- Resolução mais alta:Módulos resfriados normalmente oferecem contagens de pixels mais altas, resultando em imagens mais nítidas e detalhadas.
- Ruído reduzido:O processo de resfriamento diminui substancialmente o ruído do sensor, resultando em imagens mais nítidas.
- Adequado para análise avançada:Módulos resfriados são frequentemente usados para pesquisas científicas, sensoriamento remoto e aplicações especializadas que exigem medições e análises precisas de temperatura.
Quais são as vantagens dos módulos térmicos não resfriados?
Os módulos térmicos não resfriados têm seu próprio conjunto de vantagens, incluindo:
- Custo mais baixo:Os módulos não resfriados são geralmente mais acessíveis do que seus equivalentes resfriados.
- Tamanho compacto:Eles são menores e mais leves, facilitando a integração em vários sistemas.
- Sem manutenção:Os módulos não resfriados não necessitam de sistemas de resfriamento criogênicos, simplificando os requisitos de manutenção.
- Inicialização instantânea:Eles podem ser ligados rapidamente e produzir imagens térmicas sem a necessidade de resfriamento.
- Eficiência Energética:Os módulos não refrigerados consomem menos energia em comparação com os módulos refrigerados.
Quais são as aplicações típicas de módulos térmicos resfriados e não resfriados?
Módulos térmicos resfriados e não resfriados encontram aplicações em vários campos, incluindo:
- Módulos Térmicos Resfriados:Vigilância de longo alcance, pesquisa científica, imagens de alta resolução, etc.
- Módulos térmicos não resfriados:Dispositivos pessoais de visão noturna, câmeras térmicas portáteis, segurança automotiva, inspeções prediais, combate a incêndios e produtos eletrônicos de consumo.
Os termômetros infravermelhos são precisos para medir a temperatura corporal?
Termômetros infravermelhos (também conhecidos como termômetros sem contato) podem fornecer uma estimativa rápida da temperatura corporal. No entanto, sua precisão pode ser influenciada por vários fatores, como distância do alvo, condições de temperatura externa e calibração do dispositivo. Para fins médicos, recomenda-se o uso de termômetros de nível clínico para medições precisas.
