Módulo de Câmera Térmica Não Resfriada LWIR 384×288 / 12µm para Segurança e Monitoramento

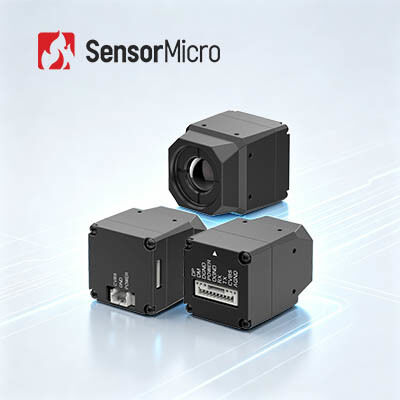

  • LWIR 384×288 / 12μm Uncooled Thermal Camera Module for Security and Monitoring
  • LWIR 384×288 / 12μm Uncooled Thermal Camera Module for Security and Monitoring
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo MICO412
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 384x288/12μm NETD ≤30mK/F1.0/25℃
Lente da câmera Vários disponíveis Taxa de quadros 25Hz/30Hz/50Hz
Hora de inicialização ≤6s Faixa Espectral 8~14μm LW
Destacar

Módulo térmico Uncooled da câmara de vigilância

,

Módulo térmico LWIR da câmara de vigilância

,

Módulo térmico 640x512 da câmera
Deixe um recado
Descrição de produto
LWIR 384×288 / 12μm Módulo de câmara térmica não resfriada para segurança e monitorização

O núcleo da câmera infravermelha ultra-compacta MICO412 possui uma resolução de 384 × 288 e um detector infravermelho de tamanho de pixel de 12 μm, várias opções de lentes ópticas, placa de processamento de imagem e uma estrutura robusta.Transmite vídeo analógico ou digital para plataformas de back-end para integraçãoCom a sua gama maior, o MICO412 atende a várias necessidades dos clientes.

Principais características
  • Solução de baixo custo e eficiência energética
    • Equipado com um detector de infravermelho de nível de wafer de 384 × 288/12 μm, de desenvolvimento próprio, que oferece uma clara vantagem de custo
    • Integrado com chip ASIC dedicado para alta eficiência energética
  • SWaP otimizado
    • Tamanho ultracompacto: apenas 22,2 × 22,2 × 27,2 mm (excluindo a lente)
    • Peso leve: apenas 30,3 ± 2 g
    • Baixo consumo de energia: 680 mW
  • Desenvolvimento fácil e integração rápida
    • Fornece saída de vídeo analógica ou digital nativa, com suporte a padrões CVBS/USB/MIPI, sem necessidade de desenvolvimento adicional
    • Fácil montagem com esforço mínimo de projeto estrutural
Especificações do produto
Modelo MICO412
Detector IR
Material sensível VOx
Resolução 384×288
Tamanho do pixel 12 μm
NETD ≤ 30mK/F1.0/25°C
Resposta espectral 8 ~ 14 μm
Lentes ópticas
Foco/F# 4.8/F1.0 9.1mm/F1.0 13mm/F1.0
VOC 51° ((H) × 39° ((V) 28.4° ((H) × 21.5° ((V) 20° ((H) × 15° ((V)
Faixa de detecção
(8 pixels)		 99 m (5'11 ′′ pessoa alta)
360 m (4m × 3m do veículo)
Tipo Atermal de foco fixo:
Primeira vedação/revestimento da lente IP67
Processamento de imagem
Vídeo analógico PAL (default) / NTSC
Vídeo digital USB/MIPI
Taxa de quadros 25 Hz/30 Hz/50 Hz
Tempo de arranque ≤ 6 s
Algoritmo de imagem NUC/DRC/DNS/DDE/SFFC
Pseudo cor 11 tipos - personalizáveis
Interface elétrica
Interface externa padrão Interface 3PIN (A1251-WV-S-3P) Interface 9PIN ((A1251-WV-S-9P) Interface 26PIN ((DF56C-26S-0.3V-51)
Interface de vídeo CVBS USB MIPI
Fornecimento de energia
Tensão de alimentação DC: 5V~24V
Consumo de energia constante ≤ 680mW@5V, 23±3°C
Mecânico
Dimensão 22.2 mm × 22,2 mm × 27,2 mm (L × W × H)
Peso 300,3 ± 2 g
Adaptabilidade ao ambiente
Temperatura de funcionamento -40°C~+70°C
Temperatura de armazenamento -45°C+85°C
Humidade 5% a 95%, não condensante
Vibração Vibração aleatória, 5,35 gramas, 3 eixos
Impacto Meia onda senoidal, 40g/11ms, 3 eixos, 6 direções
Certificação RoHS2.0/Reach
Aplicações industriais

O módulo de câmara térmica MICO412 pode ser utilizado em muitas áreas, tais como visão industrial, combate a incêndios e resgate, vigilância de segurança, observação ao ar livre, visão de máquina, eletrônicos de consumo.

Nosso modo de serviço
Pre-VendasAnálise dos requisitos
Avaliação do cenário
Seleção de produtos
Soluções personalizadas
DeslocaçãoEntrega rápida
Integração e testes do sistema
Formação técnica
Orientações para a aplicação
Serviços pós-vendaDiagnóstico remoto
Serviço de garantia
Atualizações do firmware
Manutenção técnica
Perguntas Frequentes
1Como escolher a resolução adequada do detector infravermelho?

Depende das necessidades e aplicações reais dos seus produtos, e o preço é também um fator que deve ser considerado.Você pode escolher detectores infravermelhos com menor resoluçãoSe você precisar de imagens muito claras para fins especiais, como monitoramento remoto, você pode escolher detectores infravermelhos de alta resolução de 1280×1024.

2Como escolher a pseudo cor certa para imagens térmicas?
  • O branco cinzento é mais adequado para alvos com pequenas diferenças de temperatura
  • O vermelho e o azul são mais adequados para cenas em que é preciso encontrar pontos problemáticos.
  • O vermelho de ferro é a paleta de cores padrão para a indústria de energia
Nota: Não importa qual a paleta que escolha, a leitura da temperatura térmica não mudará de modo algum.
3Como escolher uma lente térmica de câmara infravermelha adequada?
  • Lente padrão:Pode atingir alvos normais a uma distância adequada
  • Teleobjetiva:Adequado para alvos relativamente pequenos que precisam ser vistos a longa distância
  • Lente de grande angular:Melhor para ver mais detalhes de objetos a curta distância
  • Lente macro:Para ver alvos muito pequenos de perto, como circuitos de chips.
