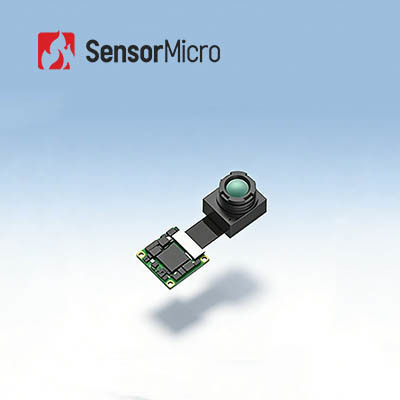

Módulo Térmico Radiométrico Não Resfriado 256x192 12µm para Imagem Térmica LWIR Precisa

  • 256x192 12μm Uncooled Radiometric Thermal Module for Precise LWIR Thermal Imaging
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo Mini212G2
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 256x192 NETD ≤50mK
Distância entre pixels 12μm Precisão de medição de temperatura Maior entre ±2℃ / ±2%
Faixa Espectral 8~14μm Consumo típico de energia 330 mW
Destacar

Módulo térmico infravermelho da câmera de RoHS

,

Módulo térmico infravermelho 256x192 da câmera

,

Câmera térmica Uncooled de LWIR
Deixe um recado
Descrição de produto
Visão geral do produto

O Mini212G2 é um pequeno módulo de câmera térmica com um design de pacote ultra-compacto e simplificado.e um circuito básico de processamento de imagem para obter rapidamente imagens térmicas da área alvo e sua distribuição de calor.

O módulo de câmera infravermelha Mini212G2 é totalmente otimizado para tamanho pequeno, peso leve e baixo preço (SWaP) para atender aos requisitos rigorosos dos clientes em aplicações de imagem térmica infravermelha,ao mesmo tempo que fornece uma excelente qualidade de imagemA sua estrutura super-miniatura, dimensões compactas do pacote e consumo de energia ultra-baixo tornam conveniente integrá-lo em várias ferramentas de inspecção, câmaras de vigilância de segurança,ou imagens térmicas por infravermelho portáteis.

Principais características
Módulo em miniatura com saída de imagem térmica direta
  • Equipado com um detector de infravermelho de 256 × 192 / 12 μm desenvolvido por si mesmo, oferecendo vantagens significativas em termos de custos.
  • Design estrutural ultra-compacto: apenas 17×17mm (PCBA) em tamanho, pesando apenas 4g ideal para aplicações de espaço limitado.
  • A placa de processamento do ISP integrada e os algoritmos de imagem de próxima geração fornecem imagens térmicas claras diretamente, garantindo uma forte versatilidade.
Detecção precisa, configuração flexível
  • Medição de temperatura de alta precisão com precisão de até ±2°C; suporta medição de ponto, área e quadro completo.
  • Várias opções de lentes de campo de visão disponíveis para atender a vários requisitos de observação.
Interfaces ricas para fácil integração
  • Oferece USB2.0 / MIPI / DVP / BT.656 / LVDS e outras interfaces de saída de vídeo digital.
  • Totalmente compatível com as interfaces padrão da indústria.
Especificações do produto
Modelo Mini212G2
Resolução 256×192
Tamanho do pixel 12 μm
Resposta espectral 8 ~ 14 μm
NETD ≤ 50mK
Dados de saída 14 bits Raw
Taxa de quadros Termografia: 25Hz, Imagem: 50Hz
Modo de Foco Liberdade de concentração
Lente (HFOV/FL) 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm
Peso (g) 7.1 6.4 4 6.8
Tamanho do PCBA (mm) 17×17
Interface de vídeo digital USB2.0 / MIPI / DVP / BT.656 / LVDS
Interface de vídeo analógica CVBS (PAL/NTSC)
Tensão de funcionamento 3.3V±0,1V
Consumo típico de energia 330 mW
Intervalo de medição da temperatura -20°C~+550°C (-20°C~+150°C)
Precisão da medição da temperatura Maior que ±2°C / ±2%
Temperatura de funcionamento -40°C~+70°C
Humidade 5% a 85%
Temperatura de armazenamento -45°C~+85°C
Certificação RoHS 2.0 / REACH
Aplicações industriais

O módulo térmico LWIR Mini212G2 não resfriado é amplamente utilizado em muitas áreas, incluindo termografia, hardware inteligente, edifícios inteligentes, casas inteligentes, AIoT e muito mais.

Mini212G2 uncooled LWIR thermal module shown in a compact form factor for industrial and smart building applications
Nossas Vantagens
  • Alta sensibilidade e excelente desempenho¢ Tecnologia líder mundial na indústria dos infravermelhos.
  • Vários detectores infravermelhos disponíveisOs detectores IR não arrefecidos e arrefecidos têm diferentes formatos e tamanhos de pixels.
  • Produção em volume para garantir uma entrega rápida- Três linhas de produção com capacidade de produção anual de milhões de detectores.
Perguntas Frequentes
1O que é NETD?

NETD refere-se a "Diferença de Temperatura Equivalente a Ruído". É uma medida de quão bem um detector de imagem térmica pode distinguir entre diferenças muito pequenas na radiação térmica na imagem.A NETD é tipicamente expressa em milli-Kelvin (mK)Em geral, quanto mais baixo for o valor NETD, maior será a sensibilidade térmica.

2O que é o SWaP3?

SWaP3 refere-se ao tamanho, peso, potência, desempenho e preço.

3O que é DRI?

DRI geralmente se refere à distância de detecção, reconhecimento e identificação de um sistema de imagem térmica.
