Mini212G2 Módulo infravermelho não resfriado com resolução de 256 × 192 e tamanho de pixel de 12 μm para saída direta de imagem térmica

  • Mini212G2 Uncooled Infrared Module with 256×192 Resolution and 12μm Pixel Size for Direct Thermal Imaging Output
Lugar de origem Província de Wuhan, Hubei, China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo Mini212G2
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 256×192/12μm NETD ≤50mK
Faixa Espectral 8~14μm Taxa de quadros Termografia: 25 Hz, Imagem: 50 Hz
Interface de vídeo digital USB2.0/MIPI/DVP/BT.656/LVDS Interface de vídeo analógico CVBS (PAL/NTSC)
Destacar

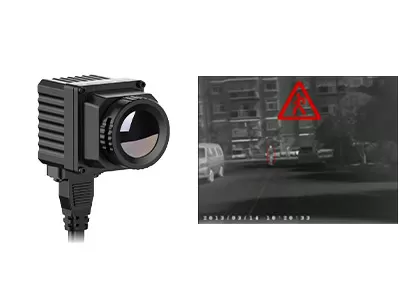

Veículo infravermelho câmera térmica montada

,

Câmera térmica montada veículo antiofuscante

,

câmera 384x288 térmica infravermelha
Deixe um recado
Descrição de produto
Módulo infravermelho miniatura não refrigerado Mini212G2 com 256×192/12μm
Visão geral do produto

O módulo miniatura infravermelho não resfriado Mini212G2 é construído no módulo infravermelho TIMO212 desenvolvido pela SensorMicro. A adição de uma placa de processamento ISP infravermelha permite a saída direta de matrizes de temperatura e imagens térmicas, reduzindo significativamente a carga de trabalho de desenvolvimento para os clientes.

O módulo de câmera infravermelha Mini212G2 em miniatura, integrado a um detector infravermelho não resfriado de 256×192/12μm de embalagem em nível de wafer, foi projetado especificamente para atender às necessidades diversas e em evolução dos mercados emergentes, incluindo AIoT (Inteligência Artificial das Coisas), Visão de Máquina, Visão Industrial, Monitoramento de Segurança e Observação Noturna. Com seu design compacto e capacidade de detecção infravermelha de alto desempenho, este módulo serve como um componente central de detecção que rompe as limitações das soluções de imagem tradicionais, permitindo uma operação precisa, confiável e eficiente em uma ampla variedade de cenários.

Principais recursos
Módulo miniatura com saída direta de imagem térmica
  • Equipado com um detector infravermelho de nível wafer de 256×192/12μm desenvolvido pela própria empresa, oferecendo vantagens de custo significativas
  • Design estrutural ultracompacto: tamanho de apenas 17×17mm (PCBA), pesando apenas 4g – ideal para aplicações com espaço limitado
  • A placa de processamento ISP integrada e os algoritmos de imagem de última geração fornecem imagens térmicas nítidas diretamente, garantindo grande versatilidade
Detecção precisa, configuração flexível
  • Medição de temperatura de alta precisão com exatidão de até ±2°C; suporta medição pontual, de área e de quadro inteiro
  • Várias opções de lentes de campo de visão disponíveis para atender a vários requisitos de observação
Interfaces ricas para fácil integração
  • Oferece USB2.0 / MIPI / DVP / BT.656 / LVDS e outras interfaces de saída de vídeo digital
  • Totalmente compatível com interfaces padrão da indústria
Especificações do produto
Modelo Mini212G2
Resolução 256×192
Tamanho dos pixels 12μm
Resposta Espectral 8~14μm
NETD ≤50mK
Dados de saída 14 bits bruto
Taxa de quadros Termografia: 25 Hz, Imagem: 50 Hz
Modo de foco Foco Livre
Lente (HFOV/FL) 17,5°/10mm | 25°/7mm | 56°/3,2mm | 90°/2,1 mm
Peso (g) 7.1 | 6.4 | 4 | 6.8
Tamanho PCBA (mm) 17x17
Interface de vídeo digital USB2.0/MIPI/DVP/BT.656/LVDS
Interface de vídeo analógico CVBS (PAL/NTSC)
Tensão operacional 3,3V±0,1V
Consumo típico de energia 330mW
Faixa de medição de temperatura -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Precisão de medição de temperatura Maior entre ±2℃ / ±2%
Temperatura operacional -40℃~+70℃
Umidade 5%~85%
Temperatura de armazenamento -45℃~+85℃
Certificação RoHS 2.0 / Alcance
Aplicações Industriais

Este produto está posicionado para áreas como AIoT, visão de máquina, visão industrial, monitoramento de segurança e observação noturna.

Aplicativos AIoT:Perfeitamente adequado para integração em dispositivos AIoT compactos, como eletrodomésticos inteligentes, dispositivos vestíveis e monitores ambientais inteligentes.
Visão Industrial:Pode ser usado para monitoramento em tempo real de equipamentos industriais, cenários de processamento e soldagem a laser, detecção de semicondutores e muito mais.
Monitoramento de segurança:Capaz de detectar intrusos ilegais e disparar alarmes em tempo real.
Serviços Personalizados
  • Personalização do produto:Ajuste configurações e adapte algoritmos para atender aos requisitos específicos do setor
  • Suporte técnico e treinamento no local:Fornecer aos principais clientes configuração prática do sistema e treinamento operacional
  • Inovação Conjunta para Novos Produtos e Mercados:Colaborar com os clientes para co-desenvolver soluções inovadoras de aplicação de infravermelho
Perguntas frequentes
Em quais indústrias os detectores infravermelhos/núcleos de câmeras térmicas podem ser usados?

Nossos módulos de câmera térmica são amplamente utilizados em muitos setores, como:

  • Termografia:Manutenção de energia, visão mecânica, HVAC predial, petroquímica metalúrgica, manutenção preditiva, prevenção de epidemias
  • Segurança e monitoramento:Cidade Segura, Monitoramento de Infraestrutura, Segurança de Fronteiras, Cruzeiros Marítimos, Segurança de Mineração
  • Combate a incêndio e resgate:Prevenção de Incêndios Florestais, Prevenção de Incêndios, Busca e Salvamento
  • Carga útil dos UAVs:Inspeção de Equipamentos, Fiscalização e Resgate, Aplicação de Combate a Incêndios, Observação de Animais
  • Visão Pessoal:Lazer ao ar livre, Observação de animais, Patrulhamento de fiscalização
  • ADAS:Condução autônoma, sistema avançado de assistência ao motorista, veículos especiais
  • IAoT:Casa Inteligente, Hardware Inteligente, Smart Care, Robôs
  • Outros:Sistema aprimorado de visão de voo, detecção de gás, agricultura e pecuária, pesquisa científica
