640x512 Resolução 12μm Tamanho de pixel LWIR Core de câmera com ≤25mK NETD para imagens térmicas claras

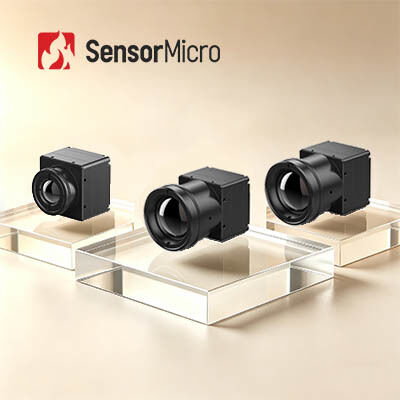

  • 640x512 Resolution 12μm Pixel Size LWIR Camera Core with ≤25mK NETD for Clear Thermal Imaging
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo COIN612G2
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Tamanho do núcleo nu 25,4 mm × 25,4 mm × 15,7 mm Peso do núcleo nu 15±1g
Resolução 640x512/12μm NETD ≤25mK/F1.0/25℃
Faixa Espectral 8~14μm Taxa de quadros digitais 25/30/50Hz
Destacar

12μM Thermal Imaging Core

,

Núcleo da imagiologia térmica de LWIR

,

Núcleo da imagiologia térmica de AIoT
Deixe um recado
Descrição de produto

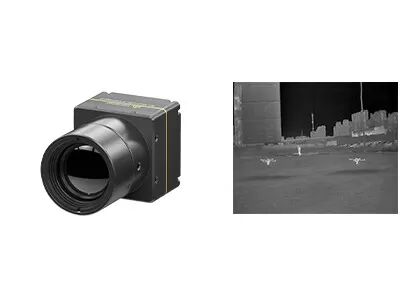

Núcleo de Imagem Térmica LWIR 640x512 / 12μm para Imagem Limpa e Monitorização de Segurança
Visão geral do produto

COIN612G2 é um dos módulos de câmera térmica infravermelha da série COIN. Integra um detector infravermelho de nível de wafer ApexCore de 640×512/12μm, circuito de processamento de sinal de alto desempenho,e algoritmos avançados de processamento de imagem.

O núcleo da câmera infravermelha COIN612G2 fornece imagens térmicas nítidas e detalhadas com menos de 25 mK NETD e uma resolução de 640x512 pixels infravermelhos.656 Interfaces de saída de imagem, saída de dados de imagem RAW/YUV, e controle de porta serial, este leve,O módulo compacto permite uma fácil configuração e integração em vários produtos infravermelhos, incluindo imagens térmicas e câmeras de segurança infravermelhas.

Principais características
  • Funcionalidade abrangente, solução rentável:Detector infravermelho ApexCore de alto desempenho com NETD ≤ 25mK, combinando FPA convencional com algoritmos avançados de processamento de imagem
  • Estrutura compacta, design leve:Dimensões: 25,4 × 25,4 × 15,7 mm, Peso: 15 ± 1 g, Consumo de energia ≤ 0,65 W
  • Configuração versátil, integração rápida:Opções de lentes múltiplas, suporta interfaces USB 2.0/DVP/LVDS/BT.656, dados de imagem RAW/YUV de saída com controle de porta serial
Especificações do produto
Modelo COIN612G2
Indicadores de detectores IR
Material sensível VOx
Resolução 640×512
Tamanho do pixel 12 μm
Resposta espectral 8 μm ~ 14 μm
NETD típico ≤ 25mK/F1.0/25°C
Processamento de imagem
Taxa de quadros digitais 25/30/50Hz
Tempo de arranque 6s
Vídeo analógico PAL/NTSC
Vídeo digital RAW/YUV422
Algoritmo de imagem Correção de não-uniformidade (NUC)
Redução do ruído 3D (3DNR)
Supressão de ruído 2D (DNS)
Compressão de faixa dinâmica (DRC)
Reforço da borda (EE)
Exibição de imagem 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente)
Software para PC
Software ICC Módulo de controlo e visor de vídeo
Eletrodomésticos
Interface externa padrão 50 pin: DF40C-50DP-0.4V ((51), (HRS, Homem)
Tabela de extensão USB3.0/USB2.0/VPC/USB2.0 e VPC
Interface de comunicação TTL-232/USB2.0
Interface de vídeo digital DVP8/DVP16/USB2.0/BT.656/LVDS
Tensão de alimentação 4.5~5.5V
Consumo típico de energia 0.65W
Mecânico
Tamanho do núcleo nu ((mm) 25.4 x 25.4 x 15.7
Peso do núcleo nu ((g) 15 ± 1 g
Adaptabilidade ao ambiente
Temperatura de funcionamento -40°C~+70°C
Temperatura de armazenamento -45°C~+85°C
Humidade 5% a 95%, não condensante
Vibração 5.35 gramas, vibração aleatória, 3 eixos
Impacto Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes
Certificação RoHS2.0/REACH
Lentes ópticas
Lentes ópticas Foco fixo Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm
Nível de protecção IP67 ((Lente frontal)
Aplicações industriais

O módulo de câmera térmica FPA LWIR COIN612G2 não resfriado é amplamente utilizado em monitoramento de segurança, visão industrial, observação ao ar livre, combate a incêndios e resgate, ADAS, visão automática e muito mais.

Serviços personalizados
  • Personalização do produto:Ajustar as configurações e adaptar os algoritmos para satisfazer os requisitos específicos do setor
  • Apoio técnico e formação no local:Fornecer aos principais clientes uma formação prática sobre a instalação do sistema e a formação operacional
  • Inovação conjunta para novos produtos e mercados:Colaborar com os clientes no desenvolvimento conjunto de soluções inovadoras de aplicações infravermelhas
Perguntas Frequentes
1Como escolher a resolução adequada do detector infravermelho?

Depende das necessidades e aplicações reais dos seus produtos, e o preço é também um fator que deve ser considerado.Você pode escolher detectores infravermelhos com menor resolução como 120x90Para aplicações que exijam imagens muito nítidas para fins especiais, como monitoramento remoto, escolha detectores infravermelhos de alta resolução de 1280x1024.

2Como escolher a pseudo cor certa para imagens térmicas?

• O branco cinzento é mais adequado para alvos com pequenas diferenças de temperatura
• O vermelho e o azul são mais adequados para cenas em que é necessário identificar pontos problemáticos
• O vermelho de ferro é a paleta de cores padrão para a indústria de energia

Nota: Independentemente da paleta escolhida, as medições da temperatura térmica não serão alteradas.

3Como escolher uma lente térmica de câmara infravermelha adequada?

• A lente padrão pode atingir alvos normais a uma distância adequada
• A teleobjetiva é adequada para alvos relativamente pequenos que precisam ser vistos a longas distâncias
• As lentes de grande ângulo são melhores para ver mais detalhes de objetos a distâncias próximas
• As lentes macro são projetadas para visualizar alvos muito pequenos a distâncias próximas, tais como circuitos de chips
