1280x1024 12μm 18mK detector de infravermelho resfriado

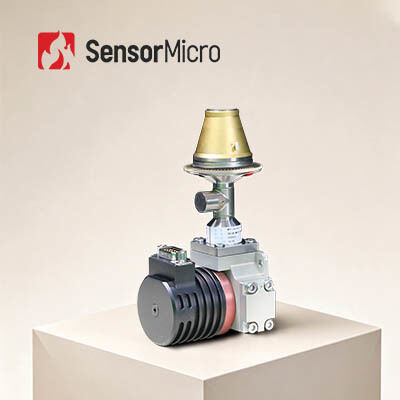

  • 1280x1024 12μm 18mK Cooled Infrared Detector Integrated Dewar Cooler Assembly MWIR Detector
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo C1212M
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 1280x1024/12μm NETD 18mK(F2/F4)
Faixa Espectral 3,7 ~ 4,8 μm MW Máx. Taxa de quadros 100 Hz
Destacar

HgCdTe refrigerou detectores do Ir

,

1280x1024 refrigerou detectores do Ir

,

GST refrigerou detectores do Ir
Deixe um recado
Descrição de produto
Visão Geral do Produto

Conjunto Integrado de Cooler e Dewar com Detector Infravermelho HgCdTe MWIR 1280×1024 12 µm

O Conjunto Integrado de Cooler e Dewar C1212M oferece desempenho de detecção de alta resolução e longo alcance em um pacote compacto e de baixo consumo. Construído com tecnologia de detector infravermelho resfriado por HgCdTe (MCT), ele fornece sensibilidade excepcional para as aplicações de imagem térmica mais exigentes.

Medindo 149 × 58,5 × 71 mm e pesando menos de 600 g, o C1212M é projetado para cenários de implantação exigentes. Seu tamanho compacto e baixo consumo de energia o tornam uma escolha ideal para imageadores térmicos portáteis, cargas úteis e outros sistemas que exigem desempenho superior e alta resolução em uma solução de baixo SWaP (Tamanho, Peso e Potência).

Principais Características
Resolução de Megapixel, Detecção Sensível
  • Resolução de megapixel 1280 × 1024 para um amplo campo de visão
  • Tamanho de pixel principal oferecendo alta resolução espacial e longo alcance de detecção
Qualidade de Imagem Nítida
  • Excelente uniformidade de imagem com taxa de pixels efetivos ≥ 99,5%
  • Alta sensibilidade para detecção precisa de alvos
Alta Versatilidade, Fornecimento Confiável
  • Número F personalizável
  • Qualidade consistente na produção em massa
Especificações do Produto
Modelo C1212M
Material Sensível MCT
Resolução 1280 × 1024
Tamanho do Pixel 12 µm
Resposta Espectral 3,7 µm ± 0,2 µm a 4,8 µm ± 0,2 µm
Modo de Operação Snapshot; Modos de Integração ITR/IWR; Modo Janela; Anti-blooming
Capacidade de Carga 6,75 Me⁻ / 4,8 Me⁻ (ITR); 5,25 Me⁻ / 3,3 Me⁻ (IWR)
Faixa Dinâmica Modo ITR ≥ 80 dB; Modo IWR ≥ 76 dB
Canal de Saída 4 ou 8 canais; até 20 MHz por saída
Taxa Máx. de Quadros 100 Hz
NETD Típico 18 mK (F2/F4)
Taxa de Pixels Efetivos ≥ 99,5%
Não Uniformidade de Resposta ≤ 8%
Criocooler Configurável RS058F LS734
Tipo de Criocooler Criocooler Stirling Rotativo Criocooler Stirling Linear
Consumo de Energia Estável (23°C) ≤ 7 W ≤ 10 W
Consumo Máx. de Energia (71°C) ≤ 17 W ≤ 45 W
Fonte de Alimentação 24 V CC 24 V CC
Tempo de Resfriamento (23°C) ≤ 6 min ≤ 4 min
Tamanho Máximo (mm) 149 × 58,5 × 71 Compressor Φ46 × 122; Dewar Φ55 × 119
Peso (g) ≤ 600 ≤ 1200
Temperatura de Operação -45°C a +71°C
Aplicações Industriais

O detector infravermelho MWIR resfriado criogenicamente C1212M é amplamente utilizado em muitos campos, incluindo testes não destrutivos (NDT), monitoramento ambiental, vigilância de longo alcance e pesquisa científica.

Nossas Vantagens

Uma ampla gama de formatos de produto — incluindo detectores infravermelhos, núcleos de câmera e módulos — para atender a diversos requisitos de integração.

Rica Variedade de Produtos

Múltiplas resoluções de matriz, tamanhos de pixel, bandas de onda e opções de lente proporcionam maior flexibilidade para diversas aplicações.

Desempenho Excepcional

Imagem clara, tamanho compacto, baixo consumo de energia, alta sensibilidade e forte confiabilidade — projetado para operar sob uma ampla gama de desafios ambientais.

Fácil Integração

Múltiplas opções de interface tornam a integração simples e permitem o desenvolvimento rápido em vários campos de aplicação.

Perguntas Frequentes
1. Qual é a diferença entre imagem de baixa luminosidade, infravermelho ativo e imagem térmica?

A imagem de baixa luminosidade requer luz natural e transforma uma imagem fraca de luz natural em uma imagem eletrônica aprimorada através de um intensificador de imagem. O infravermelho ativo emite ativamente luz infravermelha e depende do feixe infravermelho refletido pelo alvo, resultando em uma ocultação muito pobre. A imagem térmica não requer luz alguma — é uma tecnologia passiva de visão noturna infravermelha que detecta diferenças na radiação infravermelha entre alvos e a cena, ou entre diferentes partes de um objeto. Não é afetada por mudanças nas condições de iluminação circundante e funciona durante a noite ou mesmo em neblina, chuva e outros ambientes hostis.

2. É possível bloquear a imagem térmica?

Na maioria dos casos, não é possível. No entanto, os raios infravermelhos não penetram paredes, e o vidro pode bloquear o IR. Portanto, se você não quiser ser detectado, pode se esconder atrás de vidro ou paredes para bloquear a imagem térmica.
