MCT MWIR refrigerou a integração infravermelha 1280x1024 12μm do detector
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDefinição do detector | 1280x1024 / 12μm | Taxa de quadros | 1~100Hz ajustável |
---|---|---|---|
Usado para | Desenvolvimento secundário | Tamanho | 149x58.5x71mm |
NETD | ≤20mK | Escala espectral | 3.7~4.8μm |
Realçar | MWIR refrigerou a integração infravermelha do detector,1280x1024 refrigerou o detector infravermelho,Detector de refrigeração do mwir |
O acelerador para 1280x1024/12μm MCT MWIR refrigerou a integração infravermelha do detector

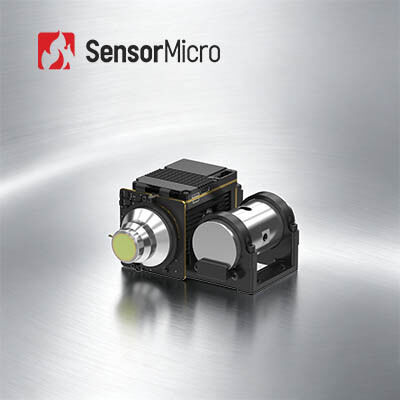

A série do EYAS refrigerou os módulos do ANÚNCIO tem a função do pré-amplificador para converter o sinal análogo dos detectores de refrigeração do IR em uma saída digital do córrego video. Está disponível com formatos diferentes da definição e as faixas de onda diferentes. EYAS1212 é um membro do EYAS que a família com grande μm MWIR de 1280x1024@12 da disposição refrigerou o detector e o cryocooler integrados.
Com série do EYAS módulo de refrigeração do ANÚNCIO, é fácil para clientes do OEM realizar o teste de aceitação rápido nos detectores infravermelhos de GST, desenvolvimento secundário rápido do começo e encurtar seu período do desenvolvimento de módulos e de produtos completos baseados em detectores infravermelhos de refrigeração.
A tecnologia de sensor global é um fornecedor infravermelho do detector e um fabricante infravermelho do módulo que forneça clientes as várias soluções maduras e eficazes da imagiologia térmica.
- Fácil tornar-se & integrar
- Dados brutos da saída 16bit da relação de Cameralink, controle da porta de série
- A estrutura integrada, dimensões é consistente com o detector
- Único-fonte 5V
- Capaz de capturar o alvo movente de alta velocidade
Modelo | EYAS1212 |
Desempenho do detector do IR | |
Definição | 1280x1024 |
Passo do pixel | 12μm |
Cryocooler | RS058F |
Escala espectral | 3.7μm~4.8μm MW |
Tempo refrigerando (25°C) | ≤6min |
NETD ótimo (20°C) | ≤20mK |
Modo de trabalho | |
Taxa de quadros | 1~100Hz ajustável |
Modo de trabalho | Instantâneo; Modo da integração de ITR/IWR; Modo de Windows; Anti-florescência |
Especificação elétrica | |
Relação externo padrão | QSH 60pin |
Vídeo de Digitas | Cameralink: Dados brutos da saída 16bit |
Sincronização externo | CC1: Sincronização externo de INT/Frame; CC2: Sincronização externo de MC |
Uma comunicação | Porta de série de Cameralink: TFG+/-, TC+/-; 9600bps |
Fonte de alimentação | 1 painel da imagem latente do canal: 5V 1 canal Cryocooler: 24V |
Consumo de potência estável | 9W |
Dimensão (milímetros) | 149×58.5×71 |
Peso | ≤680g |
Temperatura de trabalho | -40°C ~ +60°C |
Magnitude da vibração | Vibração: GJB Veículo-montou o transporte de alta velocidade Choque: onda do Metade-seno, 40g 11 Senhora, 3 sentido da linha central 6 3 vezes cada |
O módulo da imagiologia térmica EYAS1212 é amplamente utilizado muitas áreas tais como o sistema de vigilância remoto, o sistema do realce da visão do voo, a carga útil etc. do Multi-sensor.
1. Que é sensor infravermelho do detector/imagiologia térmica?
As ondas infravermelhas não podem ser vistas com o olho humano. O sensor infravermelho do detector/imagiologia térmica é um dispositivo ótico-elétrico a reagir à radiação infravermelha e à energia térmica e para convertê-lo no sinal elétrico e então em imagens térmicas visíveis da saída.
2. Que é WLP?
WLP refere o pacote nivelado da bolacha. É o processo de terminar o empacotamento de vácuo alto diretamente na bolacha inteira de MEMS, a seguir o risco e o corte para fazer um único sensor infravermelho. Junto com o pacote do metal, pacote cerâmico, são os 3 formatos principais do pacote de detectores infravermelhos uncooled.
3. Que é a vantagem de WLP?
Os detectores de WLP IR são projetados especialmente cumprir a miniaturização e a baixa exigência custada na aplicação da tecnologia infravermelha ao mercado dos produtos eletrónicos de consumo. A tecnologia de sensor global, com capacidade da fabricação do volume, está oferecendo agora a uma variedade de WLP as soluções infravermelhas do módulo impulsionar mais novas aplicações de mercados emergentes.
