Sensibilidade alta do núcleo da câmera de MCT MWIR com placa da proximidade
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | EYAS615A |
| Quantidade de ordem mínima | 1 parte |
| Preço | negotiable |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 640x512/15μm | NETD | ≤17mK |
|---|---|---|---|
| Faixa Espectral | 3,7~4,8μm | Tamanho | 147x58,5x71mm |
| Destacar | Sensibilidade alta do núcleo da câmera de MWIR,Núcleo da câmera de MWIR com placa da proximidade,módulo do mct 17mK |
||
Descrição de produto

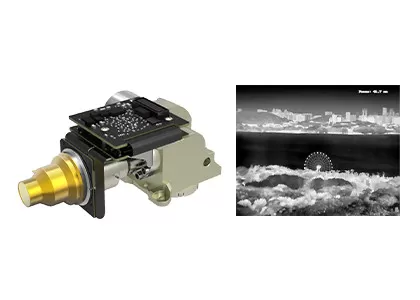

Modulo infravermelho resfriado MCT MWIR de alta sensibilidade 640x512/15μm com placa de proximidade
Descrição do produto
O módulo AD do EYAS615A é um módulo infravermelho resfriado analógico-digital baseado em formatos 640x512 FPA IR de passo de 15μm. O NETD típico do EYAS615A é inferior a 17mK.A alta sensibilidade garante a detecção ou reconhecimento de diferenças de radiação infravermelha muito pequenas a uma distância muito longa.
Este módulo AD inclui uma placa de proximidade que fornece o tempo FPA, e as fontes de alimentação sensíveis.A interface Camera Link produz 16 bits de dados brutos, o que simplifica muito a integração do detector no sistema.
Por conseguinte, o módulo EYAS615A facilita aos clientes OEM a realização de testes de aceitação rápida no detector infravermelho arrefecido de 640x512/15μm,iniciar o desenvolvimento secundário rápido e encurtar o seu período de desenvolvimento de módulos infravermelhos arrefecidos ou de câmaras térmicas infravermelhas completas ou sistemas baseados em detectores infravermelhos arrefecidos;.
Principais características
- Fácil de desenvolver e integrar
- Cameralink Interface Output 16bit Raw Data, Controle de Portos Serial
- Estrutura integrada, dimensões são consistentes com o detector.
- 5 V de alimentação única
- Capaz de capturar alvos em alta velocidade
Especificações do produto
| Modelo | EYAS615A |
| Desempenho do detector IR | |
| Resolução | 640x512 |
| Pitch de pixel | 15 μm |
| Criocolor | RS058 |
| Faixa espectral | 30,7 μm ∙ 4,8 μm MW |
| Tempo de arrefecimento (25°C) | ≤ 6min |
| NETD ideal (20°C) | ≤ 17mK |
| Modo de funcionamento | |
| Taxa de quadros | 1~120Hz Ajustável |
| Modo de funcionamento | Imagem instantânea; Modo de integração ITR/IWR; Modo Windows; Anti-blooming |
| Especificação elétrica | |
| Interface externa padrão | QSH 60 pin |
| Vídeo digital | Cameralink: saída de dados em bruto de 16 bits |
| Sincronização externa | CC1: INT/Frame Sincronização externa; CC2: MC Sincronização externa |
| Comunicação | Portos sérios de cameralink: TFG+/-, TC+/-; 9600bps |
| Fornecimento de energia | Painel de imagem de 1 canal: 5V 1 canal de criocolor: 24V |
| Consumo de energia estável | 7W |
| Dimensão (mm) | 147×58,5×71 |
| Peso | ≤ 680 g |
| Temperatura de funcionamento | -40°C ~ +60°C |
| Magnitude da vibração | Vibração: GJB Transporte de alta velocidade montado em veículos Choque: Ondas de meio seno, 40 g 11 ms, 3 eixos 6 direcções 3 vezes cada |
Aplicações industriais
O módulo de imagem térmica EYAS615A é amplamente utilizado em muitas áreas, tais como Sistema de Monitorização Remota, Sistema de Melhoria da Visão de Voo, Carga Utilizável Multi-sensor, etc.
Nossas Vantagens
Alta sensibilidade e excelente desempenho
Tecnologia líder mundial na indústria infravermelha
Vários detectores infravermelhos disponíveis
Detectores de IR não resfriados e resfriados em diferentes formatos e tamanhos de pixels
Produção em volume para garantir uma entrega rápida
Três linhas de produção com capacidade de produção anual de milhões de detectores.
Perguntas frequentes
1Em que indústrias são utilizados os detectores infravermelhos do plano focal?
O detector de plano focal infravermelho é o componente central do sistema de imagem térmica e é a chave para detectar, identificar e analisar informações infravermelhas de objetos.Tem uma ampla gama de aplicações no tráfego, inspecção, monitorização da segurança, meteorologia, medicina e outras indústrias.
2Quais são as características do detector de plano focal infravermelho resfriado e não resfriado?
Os detectores de plano focal infravermelho podem ser divididos em detectores de plano focal infravermelho resfriados e detectores de plano focal infravermelho não resfriados.Detector infravermelho resfriado funciona em um ambiente de vácuo de baixa temperatura com alta sensibilidade e pode distinguir diferenças de temperatura mais sutis, enquanto o detector de plano focal infravermelho não resfriado não necessita de um ambiente criogénico e pode funcionar à temperatura ambiente.
