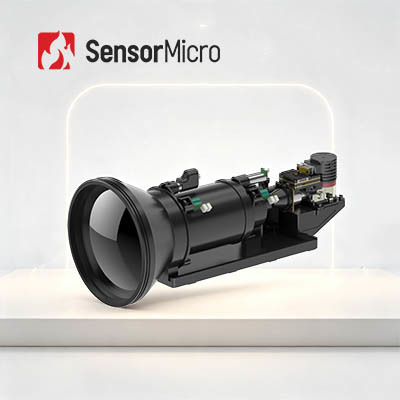

Modulo de Imagem Térmica MWIR resfriado com alta taxa de quadros 640x512 resolução com 16mK NETD

  • High Frame Rate 640x512 Resolution Cooled MWIR Thermal Imaging Module with 16mK NETD
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo GAVIN GC615MA
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Tipo Módulo de câmara térmica resfriada Peso ≤680g
Resolução 640x512/15μm Detector IR NETD (23°C) 16mK(F2);18mK(F4)
Tamanho 142×58,5×80mm Comprimento de onda médio 3,7~4,8μm
Destacar

Módulo da imagiologia térmica de MWIR

,

Quadro alto Rate Thermal Imaging Module
Deixe um recado
Descrição de produto
Módulo de Imagem Térmica MWIR Resfriado de Alta Taxa de Quadros 640x512/15µm
Visão Geral do Produto

Módulo de Imagem Térmica MWIR Resfriado de Alta Taxa de Quadros 640x512/15µm com Cooler Criogênico RS058

O GAVIN GC615MA é um módulo de imagem térmica MWIR resfriado. Ele consiste em um detector infravermelho MWIR de 640x512/15µm com um criorefrigerador Stirling de baixa temperatura RS058, eletrônica de hardware e vários algoritmos de processamento de imagem já estão embutidos para apresentar imagens térmicas nítidas e claras.

Vários algoritmos de processamento de imagem já estão embutidos na eletrônica do GAVIN GC615MA para gerar imagens infravermelhas claras em escuridão total ou em condições climáticas adversas. Ele pode detectar e reconhecer riscos e ameaças a longa distância, apresentando mais detalhes do alvo a curta distância.

Quando integrado com o detector infravermelho MWIR resfriado de 640x512 / 15µm, a taxa de quadros do GAVIN GC615MA pode ser configurada em até 100Hz, o que é muito adequado para aplicações que exigem a observação de objetos em movimento rápido.

Somos especializados no projeto, fabricação, vendas e marketing de detectores térmicos infravermelhos e núcleos de câmeras térmicas. Podemos fornecer aos nossos clientes uma variedade de soluções de imagem térmica infravermelha que encurtam o tempo de desenvolvimento secundário e reduzem significativamente o custo para os clientes.

Principais Características
  • FPA de Ponta, Ampla Compatibilidade
    • Desenvolvido com base em um detector infravermelho resfriado MWIR de 640×512/15µm, garantindo qualidade de imagem estável
    • Algoritmos de imagem de próxima geração integrados, incluindo DRC, redução de ruído 2D/3D e EE (realce de borda) para imagens mais claras
  • Alta Confiabilidade, Alta Sensibilidade
    • Infravermelho de onda média resfriado garante excelente versatilidade e consistência
    • Alta sensibilidade térmica com NETD tão baixo quanto 16mK
  • Fácil Integração, Configuração Flexível
    • Interface de vídeo Cameralink com saída de dados de imagem RAW/YUV
    • Múltiplas configurações ópticas de zoom contínuo disponíveis
Especificações do Produto
Modelo GAVIN GC615MA
Indicadores
Resolução 640×512
Tamanho do Pixel 15µm
Resposta Espectral 3.7µm±0.2µm ~ 4.8µm±0.2µm
NETD do Detector IR (23℃) 16mK(F2)
18mK(F4)
Processamento de Imagem
Taxa de Quadros 50Hz/100Hz
Zoom Digital Zoom digital contínuo de 1× a 8×
Direção da Imagem Flip Horizontal/Vertical/Diagonal
Algoritmo de Imagem DRC, Redução de Ruído de Imagem 2D/3D, EE
Elétrico
Vídeo Analógico PAL/NTSC
Vídeo Digital Padrão: DVP/LVDS/USB2.0@50Hz
Opcional: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra Óptica Monomodo/Fibra Óptica Multimodo
Sincronização Externa Padrão: LV-TTL
Opcional: RS422/LVDS
Comunicação Padrão: USB2.0/LV-TTL
Opcional: RS422/CAN/USB3.0/GigE
Fonte de Alimentação 24V±4V
Consumo de Energia Estável (23℃) ≤10W
Tempo de Resfriamento (23℃) ≤8min
Tamanho (mm) 142×58.5×80
Peso (g) ≤680
Temperatura de Operação -40℃~+71℃
Lente Óptica
Opções de Lente Foco fixo: 25mm/F2
Zoom contínuo: 30~240mm/F4, 15~300mm/F4, 45~450mm/F4, 35~690mm/F4, 32~730mm/F4
Aplicações Industriais
  • END (Ensaios Não Destrutivos)
  • Monitoramento Ambiental
  • Vigilância de Longo Alcance
  • Pesquisa Científica
Serviço Padronizado
Documentação Completa: Manuais do produto, guias de configuração e referências de seleção. Comece sem adivinhações.
Assistência de Desenvolvimento e Teste: Teste Integrado de Amostra, avaliação de desempenho e verificação de parâmetros facilitadas.
Kit de Ferramentas Avançado para Desenvolvedores: SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
Suporte Técnico Remoto: Suporte 24/7 - resposta rápida e resolução oportuna para problemas críticos.
Garantia: Peças originais e adesão rigorosa ao processo para restaurar o desempenho ideal.
Perguntas Frequentes
1. O que é imagem térmica infravermelha?
A imagem térmica infravermelha é um método de usar radiação infravermelha e energia térmica para coletar informações sobre objetos, a fim de formular imagens deles, ou obter informações de temperatura dos objetos, mesmo em ambientes de baixa visibilidade.
2. Quais são as principais considerações em um detector infravermelho / módulo térmico para sua aplicação?
  • A resolução do detector
  • O tamanho do pixel
  • O NETD
  • A qualidade da imagem
  • As opções de lente
  • O consumo de energia
  • O tamanho e peso
  • A interface mecânica e elétrica
  • O orçamento
3. Como escolher uma lente de câmera térmica infravermelha adequada?
  • Lentes padrão podem atender a alvos normais com distância apropriada
  • Para a lente teleobjetiva, é adequada para alvos relativamente pequenos e que precisam ser vistos de longa distância
  • Para ver mais detalhes de objetos a curta distância, a lente grande angular é melhor
  • A lente macro é para ver alvos muito pequenos a curta distância, como circuitos integrados
