MCT MWIR refrigerou o módulo térmico 15μm 640x512 RS046 Cryocooler

  • MCT MWIR Cooled Thermal Module 15μm 640x512 RS046 Cryocooler
Lugar de origem Província de Wuhan, Hubei, China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo EYAS615B
Quantidade de ordem mínima 1 parte
Preço negotiable
Termos de pagamento L/C,T/T
Detalhes do produto
Resolução 640x512/15μm NETD ≤ 18mK
Faixa Espectral 3,7~4,8μm Tamanho 122x88x59mm
Peso ≤ 400 g Taxa de quadros 1~50 Hz Ajustável
Destacar

MWIR refrigerou o módulo térmico

,

640x512 refrigerou o módulo térmico

,

Módulo térmico de RS046 MWIR
Deixe um recado
Descrição de produto

Modulo térmico AD resfriado com detector infravermelho resfriado MWIR MCT 640x512 / 15μm, RS046 Cryocooler


Descrição do produto


Os módulos AD arrefecidos da série EYAS têm a função de pré-amplificador para converter o sinal analógico dos detectores IR arrefecidos numa saída de fluxo de vídeo digital.Está disponível com diferentes formatos de resolução e diferentes faixas de onda. O EYAS615B é um membro da família EYAS com detector infravermelho MWIR 640x512@15μm e criocolorador RS046 integrado.


Com o módulo AD arrefecido da série EYAS, é fácil para os clientes OEM realizarem testes de aceitação rápida em detectores infravermelhos,iniciar o desenvolvimento secundário rápido e encurtar o seu período de desenvolvimento de módulos e produtos completos baseados em detectores de infravermelho resfriados.


A Global Sensor Technology é um fornecedor de detectores infravermelhos e fabricante OEM de núcleos térmicos infravermelhos que fornece aos clientes várias soluções de imagem térmica maduras e eficazes.


Principais características


- Fácil de desenvolver e integrar

- Cameralink Interface Output 16bit Raw Data, Controle de Portos Serial

- Estrutura integrada, dimensões são consistentes com o detector.

- 5 V de alimentação única

- Capaz de capturar alvos em alta velocidade


Especificações do produto


Modelo EYAS615B
Desempenho do detector IR
Resolução 640x512
Pitch de pixel 15 μm
Criocolor RS046
Faixa espectral 30,7 μm ∙ 4,8 μm MW
Tempo de arrefecimento (25°C) ≤ 5,5 min
NETD ideal (20°C) ≤ 18mK
Modo de funcionamento
Taxa de quadros 1~50Hz Ajustável
Modo de funcionamento Imagem instantânea; Modo de integração ITR/IWR; Modo Windows; Anti-blooming
Especificação elétrica
Interface externa padrão QSH 60 pin
Vídeo digital Cameralink: saída de dados em bruto de 16 bits
Sincronização externa CC1: INT/Frame Sincronização externa; CC2: MC Sincronização externa
Comunicação Portos sérios de cameralink: TFG+/-, TC+/-; 9600bps
Fornecimento de energia Painel de imagem de 1 canal: 5V
Criocooler de 1 canal: 12 V
Consumo de energia estável 8W
Dimensão (mm) 122 × 88 × 59
Peso ≤ 400 g
Temperatura de funcionamento -40°C ~ +60°C
Magnitude da vibração Vibração: GJB Transporte de alta velocidade montado em veículos
Choque: Ondas de meio seno, 40 g 11 ms, 3 eixos 6 direcções 3 vezes cada


Aplicações industriais


O módulo de imagem térmica EYAS615B é amplamente utilizado em muitas áreas, como Sistema de Monitorização Remota, Sistema de Melhoria da Visão de Voo, Carga Utilizável Multi-sensor, etc.

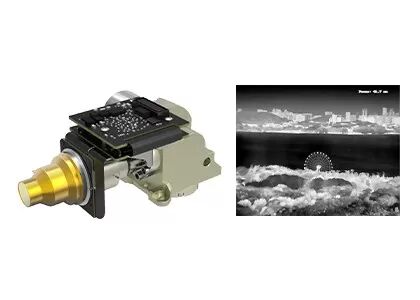

MCT MWIR refrigerou o módulo térmico 15μm 640x512 RS046 Cryocooler 0


Nossas Vantagens


•Profundas competências técnicas

Com muitos anos de experiência na pesquisa, desenvolvimento e aplicação de tecnologia de sensores infravermelhos, construímos fortes capacidades em design de chips, fabricação de wafers,embalagem e ensaioA nossa base sólida permite-nos fornecer continuamente produtos inovadores e fiáveis que satisfazem as demandas em evolução do mercado.



•Focado na inovação e na aplicação prática da detecção infravermelha

Estamos empenhados em impulsionar avanços tecnológicos em imagens térmicas, constantemente a ultrapassar os limites em NETD, SWAP e temperatura de funcionamento.Os nossos produtos lideram consistentemente em aplicações de segurança, monitorização industrial, sistemas inteligentes, e muito mais.



•Portfólio diversificado de produtos

Com o apoio de P&D independentes e múltiplas vias técnicas,Oferecemos uma gama abrangente de componentes de detecção de infravermelhos, tanto refrigerados como não refrigerados, fornecendo soluções personalizadas para uma ampla variedade de indústrias..



•Validação rigorosa da fiabilidade garante a garantia da qualidade

Apoiados por um robusto sistema de gestão da qualidade, os nossos produtos passam por vários procedimentos de teste durante toda a produção para garantir estabilidade e fiabilidade a longo prazo.



•Serviços de apoio técnico profissional e desenvolvimento conjunto

A nossa equipa de engenheiros trabalha em estreita colaboração com os clientes e com as equipas de I&D e produtos para acelerar a integração do sistema, melhorar a eficiência e encurtar o tempo de colocação no mercado.


Perguntas frequentes


1O que é termografia infravermelha?

A termografia é uma tecnologia nova e eficaz de método de diagnóstico não invasivo baseado na detecção da temperatura da superfície do objeto.A radiação infravermelha (IR) emitida por um objeto é registrada e visualizada sob a forma de um mapa de distribuição de temperatura.


2Para que pode ser utilizada a termografia infravermelha?

A imagem térmica infravermelha pode ser usada para realizar inspeções domésticas, determinar defeitos estruturais, falhas elétricas, falhas mecânicas, alterações fisiológicas em pessoas e animais e muito mais.


3Quais são as vantagens da termografia infravermelha?

Para o ensaio não destrutivo, é simples de testar e de resposta rápida sem danos, o que resulta em economia de custos, aumento da eficiência do trabalho, redução da depreciação da mão-de-obra e do equipamento.

Para a termografia médica, é muito eficiente para encontrar os problemas ocultos no corpo humano, 100% seguro sem radiação e dor, que é uma ferramenta ideal para o rastreamento precoce da saúde.
